5559/5557コネクタ　コンタクト【100個入り】

4.8

平均満足度4.8

この商品のレビューをみる（8件）

通常単価(税別): 989円～2,903円

税込単価: 1,088円～3,193円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SMコネクタ　コンタクト

4.4

通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【モレックス】1625コネクタ　コンタクト

通常価格(税別)： 918円 (税込価格：1,010円)

通常出荷日：在庫品1日目

ロッキングランスにより振動による外れを防止・AWG16用のコンタクト（5558...

詳細情報を確認する

規格・仕様：

圧着
スズメッキ

コネクタシリーズ頭文字
数字
数字
5559・5557
保護機能(耐環境性)
無

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

5558TLS

1パック単位

100個入

型番	タイプ

5558TLS	オス（ピン）
5558PBT3LS
5556TLS	メス（ソケット）
5556PBT3LS

メーカー型式：5558TL　　　　　　販売：ミスミ／製造元：日本モレックス㈱
　　　　　　　　　5558PBT3L
　　　　　　　　　5556TL
　　　　　　　　　5556PBT3L

概要仕様

外形図

（単位：mm）
オス（ピン）

重量：0.130ｇ

メス（ソケット）

重量：0.136ｇ

コンタクト	タイプ	寸法（mm）
コンタクト	タイプ	A	B
5558TLS	オス	1.9	2.3
5558PBT3LS	オス	2.3	2.7
5556TLS	メス	1.9	2.3
5556PBT3LS	メス	2.3	2.7

仕様

型式	適用電線範囲	適合電線被覆外形
5558TLS	AWG24～18(0.2～0.8m㎡)	1.3～3.1mm
5556TLS
5558PBT3LS	AWG16(1.2m㎡)	3.1mmMAX
5556PBT3LS

型番リスト

表示件数

型番

適用電線AWGサイズ

コンタクト形状

絶縁被覆外径

(mm)

RoHS?

最小発注数量

16	メス	3.1	-	1パック 100個入り
24～18	メス	1.3～3.1	10	1パック 100個入り
16	オス	3.1	10	1パック 100個入り
24～18	オス	1.3～3.1	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

2,903円 ( 3,193円 )	在庫品1日目当日出荷可能
1,038円 ( 1,142円 )	在庫品1日目当日出荷可能
2,792円 ( 3,071円 )	在庫品1日目当日出荷可能
989円 ( 1,088円 )	在庫品1日目当日出荷可能

基本情報

ロッキングランスにより振動による外れを防止
・AWG16用のコンタクト（5558PBT3LS,
5556PBT3LS）を追加
・5558シリーズはプラグハウジング用、
5556シリーズはソケットハウジング専用のコンタクトです。

【ココが特長】
●AWG16用のコンタクト（5558PBT3LS,
5556PBT3LS）を追加
●5558シリーズはプラグハウジング用、
5556シリーズはソケットハウジング専用のコンタクトです。
【ご注意】
・圧着は推奨の専用工具（P419）で行なって下さい。
・適合する電線サイズを必ずお使い下さい。
・ストリップ長さ　555＊TLS：3.0～3.5mm
　　　　　　　　555＊PBT3LS：2.8～3.3mm

技術情報

共通仕様

5559/5557（4.2mmピッチ）

特長

●FA機器等で広く使用されている4.2mmピッチの小型・高密度な中継ナイロンコネクタです。
●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
●4.2mmピッチコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
　ULNo. E29179
　CSANo. LR19980

共通仕様

項目		内容
定格電圧		AC/DC600V（MAX)
定格電流		9A
耐電圧		AC1500V（１分間）
絶縁抵抗		１０００MΩ以上
接触抵抗	環境試験後	１０ｍΩ以下
適用電線範囲		AWG24〜16（0.2〜1.2mm²）
適合電線被覆外形		1.3〜3.1mm
使用温度範囲		−40〜105℃
適合パネル厚さ		0.8〜2.0mm

材質

項目		材質
ハウジング	5559-＊＊P-50PS	ナイロン66（UL94V-2）
	5557-＊＊R-50PS	ナイロン66（UL94V-2）
	5559-＊＊P-210-50PS	ナイロン66（UL94V-0）
	5557-＊＊R-210-50PS	ナイロン66（UL94V-0）
ハウジング色	共通	白色
圧着コンタクト	5558TLS.	黄銅/スズメッキ
	5556TLS	黄銅/スズメッキ
	5558PBT3LS	りん青銅/スズメッキ
	5556PBT3LS	りん青銅/スズメッキ

結合について

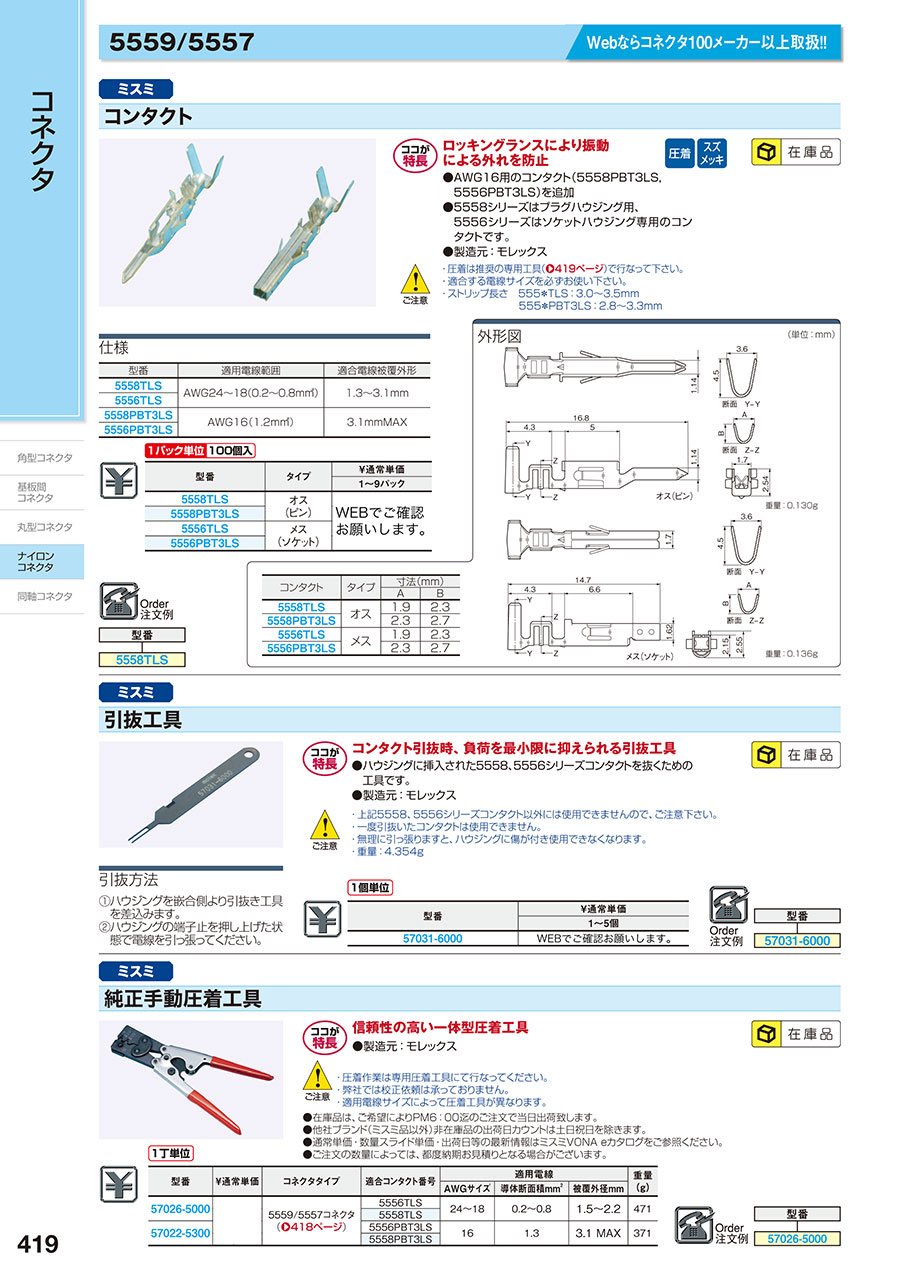

カタログ
