●FA機器等で広く使用されている4.2mmピッチの小型・高密度な中継ナイロンコネクタです。
●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
●4.2mmピッチコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
ULNo. E29179
CSANo. LR19980
エレクトロニクス部品技術窓口
5559コネクタ ソケットハウジング【50個入り】
- 通常単価(税別)
- 1,169円～2,702円
- 税込単価
- 1,286円～2,972円
通常出荷日：在庫品1日目当日出荷可能
FA機器等で広く使用されている4.2mmピッチの小型高密度なナイロンコネクタです。結合後のロック機構が...
詳細を確認- 色味のご指定を承ることができません。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 5559-02P-50PS |
| 1パック単位 | 50個入 |
| 型番 | 芯数 | 難燃性 |
| 5559-02P-50PS | 2 | UL94V-2 |
| 5559-04P-50PS | 4 | |
| 5559-06P-50PS | 6 | |
| 5559-08P-50PS | 8 | |
| 5559-10P-50PS | 10 | |
| 5559-12P-50PS | 12 | |
| 5559-02P-210-50PS | 2 | UL94V-0 |
| 5559-04P-210-50PS | 4 | |
| 5559-06P-210-50PS | 6 |
概要仕様
外形図| （単位：mm） |
 |
| パネル取付穴推奨寸法 適合パネル厚：0.8-2.0MAX |
| 芯数 | 寸法（mm） | 重量 （ｇ） | |||
| A | B | C | D | ||
| 2 | 5.4 | ̶ | 10.8 | 5.8 | 1.236 |
| 4 | 9.4 | 4.2 | 15.0 | 10.0 | 1.759 |
| 6 | 13.8 | 8.4 | 19.2 | 14.2 | 2.234 |
| 8 | 18.0 | 12.6 | 23.4 | 18.4 | 2.783 |
| 10 | 22.2 | 16.8 | 27.6 | 22.6 | 3.267 |
| 12 | 26.4 | 21.0 | 31.8 | 26.8 | 3.783 |
穴番号配列図
| 2芯 | 4芯 | 6芯 | 8芯 | 10芯 | 12芯 |
| ||||||
 |  |  |  |  |  | |||||||
| *はロック位置を示す | ||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,169円 ( 1,286円 ) | 在庫品1日目当日出荷可能 |
1,542円 ( 1,696円 ) | 在庫品1日目当日出荷可能 |
1,365円 ( 1,502円 ) | 在庫品1日目当日出荷可能 |
1,724円 ( 1,896円 ) | 在庫品1日目当日出荷可能 |
1,831円 ( 2,014円 ) | 在庫品1日目当日出荷可能 |
2,702円 ( 2,972円 ) | 在庫品1日目当日出荷可能 |
2,006円 ( 2,207円 ) | 在庫品1日目当日出荷可能 |
2,336円 ( 2,570円 ) | 在庫品1日目当日出荷可能 |
2,618円 ( 2,880円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
FA機器等で広く使用されている4.2mmピッチの小型高密度なナイロンコネクタです。
結合後のロック機構がついているため、振動による結合の外れを防止する構造となっております。
オス（ピン）コンタクトを挿入して使用するハウジングです。
ソケットハウジングとの結合に使用しま。
ご注意
- 色味のご指定を承ることができません。
【ココが特長】
●オス（ピン）コンタクトを挿入して使用するハウジングです。ソケットハウジングとの結合に使用します。●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
●三菱電機 J2S/J2シリーズ用モータ電源ハーネスに採用している難燃性の高いシリーズを追加
⇒5559-＊＊P-210-50PS（UL94V-0）
【ご注意】
・コンタクトは別売となります（P419）。・組み合せ相手についてはP418
共通仕様
5559/5557（4.2mmピッチ）
特長
共通仕様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC600V（MAX) | |
| 定格電流 | 9A | |
| 耐電圧 | AC1500V（１分間） | |
| 絶縁抵抗 | １０００MΩ以上 | |
| 接触抵抗 | 環境試験後 | １０ｍΩ以下 |
| 適用電線範囲 | AWG24〜16（0.2〜1.2mm2） | |
| 適合電線被覆外形 | 1.3〜3.1mm | |
| 使用温度範囲 | −40〜105℃ | |
| 適合パネル厚さ | 0.8〜2.0mm | |
材質
| 項目 | 材質 | |
|---|---|---|
| ハウジング | 5559-＊＊P-50PS | ナイロン66（UL94V-2） |
| 5557-＊＊R-50PS | ||
| 5559-＊＊P-210-50PS | ナイロン66（UL94V-0） | |
| 5557-＊＊R-210-50PS | ||
| ハウジング色 | 共通 | 白色 |
| 圧着コンタクト | 5558TLS. | 黄銅/スズメッキ |
| 5556TLS | ||
| 5558PBT3LS | りん青銅/スズメッキ | |
| 5556PBT3LS | ||
結合について

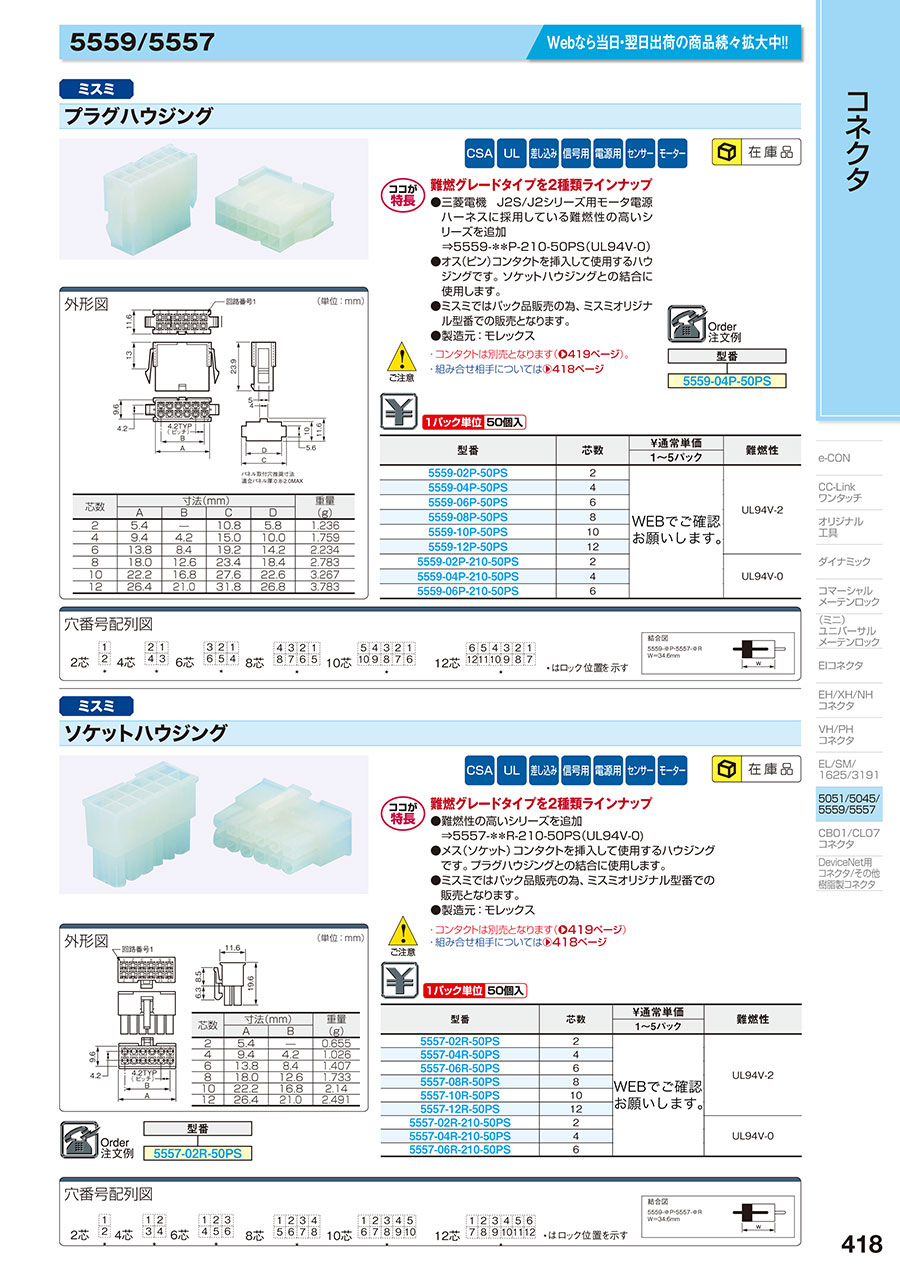

カタログ
