【モレックス】1625コネクタ　純正手動圧着工具 JHTR1719C
ミスミ

【モレックス】1625コネクタ　純正手動圧着工具

通常単価(税別)
46,782円
税込単価
51,460円
通常出荷日：在庫品1日目当日出荷可能

信頼性の高い一体型圧着工具(MOLEX純正品、同型番のMOLEX品と同品)

ご注意

  • 【一部商品の販売終了・後継品のご案内】
    下記2商品は弊社在庫限りで販売終了となります。
    1854・1855を圧着する場合は 63819-0800 をご使用ください。
    ・JHTR2262A（後継品は63819-0800）
    ・JHTR2262J（後継品は63811-8200）

型番:

JHTR1719C
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

規格表

型式
JHTR1719C
型番コネクタタイプ適合適用電線
コンタクト番号AWGサイズ導体断面積mm2被覆外径mm2
JHTR1719C1625コネクタ1560TL,1561TL24～180.22～0.831.5～3.0
JHTR2262A5051コネクタ5159PBTL28～220.08～0.31.2～1.7
1625コネクタ1854TL,1855TL26～220.12～0.31.2～1.8
JHTR2262J28～260.08～0.120.8～1.2
本製品はMOLEX社の純正工具であり上記のコネクタにのみ対応します。


特長

●FA機器等で広く使用されている3.68mmピッチの小型・高密度な中継ナイロンコネクタです。
●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
●1625シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
　UL ：E29179
　CSA：LR19980

仕 様

項目 内容
最大定格電圧 250V（MAX）
最大定格電流 5A
耐電圧 AC1500V/1分
絶縁抵抗 1000MΩ以上
接触抵抗 10mΩ以下
適用電線範囲 AWG28〜18（0.08〜0.75mm2）
適合電線被覆外径 φ1.1〜φ3.1mm
仕様温度範囲 −40℃〜＋105℃

材 質

項目 材質
ハウジング ナイロン66 （UL94V-2）
ハウジング色 白色
圧着コンタクト 黄銅/銅下地錫メッキ

結合について

06i-G4-036-01.ai

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

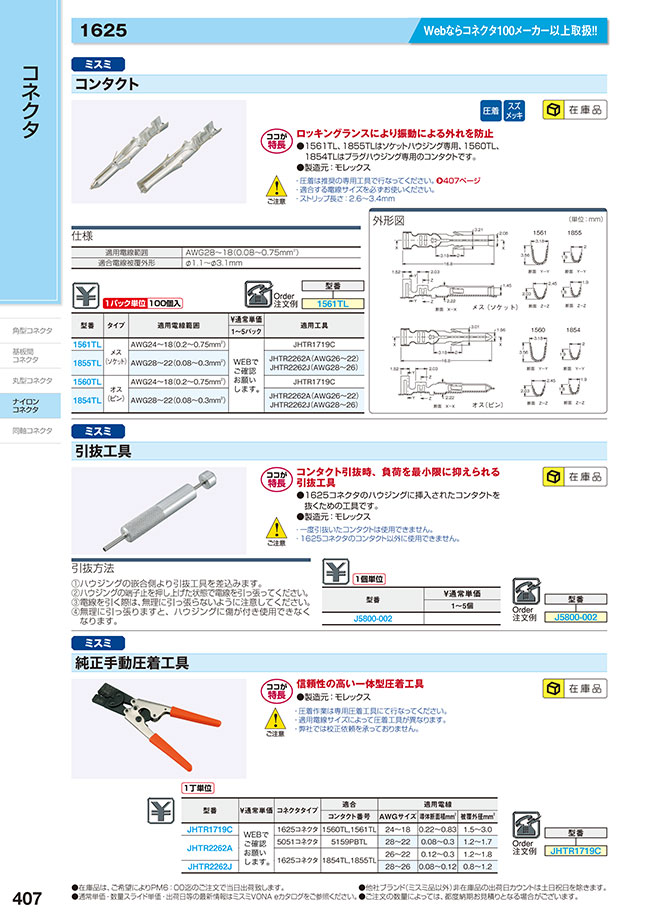

EW-407

JHTR1719Cの仕様・寸法情報

工具種類
圧着工具・圧接工具
適応サイズ
24～18AWG
適用タイプ
1625コネクタ
絶縁被覆外径(mm)
1.5～3.0
商品分類
圧着工具
-
-

絞り込み条件

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    JHTR1719C
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    46,782円
    ( 51,460円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    信頼性の高い一体型圧着工具(MOLEX純正品、同型番のMOLEX品と同品)

    ご注意

    • 【一部商品の販売終了・後継品のご案内】
      下記2商品は弊社在庫限りで販売終了となります。
      1854・1855を圧着する場合は 63819-0800 をご使用ください。
      ・JHTR2262A（後継品は63819-0800）
      ・JHTR2262J（後継品は63811-8200）
    【ご注意】
    ・本製品はMOLEX製1625コネクタ用の圧着工具です。
    ・適用電線サイズによって圧着工具が異なります。
    ・弊社では校正依頼を承っておりません。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【モレックス】1625コネクタ　純正手動圧着工具の型番JHTR1719Cのページです。 型番JHTR1719Cに関する仕様情報を記載しております。
