【モレックス】1625コネクタ　コンタクト【100個入り】

【モレックス】1625コネクタ　コンタクト
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
1560TL
1パック単位100個入
型番タイプ適用電線範囲適用工具
1561TLメス
（ソケット）		AWG24〜18（0.2〜0.75mm2）JHTR1719C
1855TLAWG28〜22（0.08〜0.3mm2）JHTR2262A（AWG26〜22）
JHTR2262J（AWG28〜26）
1560TLオス
（ピン）		AWG24〜18（0.2〜0.75mm2）JHTR1719C
1854TLAWG28〜22（0.08〜0.3mm2）JHTR2262A（AWG26〜22）
JHTR2262J（AWG28〜26）
販売：ミスミ／製造元：日本モレックス㈱

概要仕様

外形図

（単位：mm）
メス（ソケット）
1625コネクタ　コンタクト メス（ソケット）
オス（ピン）
1625コネクタ　コンタクト オス（ピン

仕様
適用電線範囲AWG28〜18(0.08〜0.75mm2)
適合電線被覆外形φ1.1〜φ3.1mm

型番リスト

表示件数
  • 1
    • 型番
    1560TL
    1561TL
    1854TL
    1855TL

    適用電線AWGサイズ

    コンタクト形状

    		RoHS?最小発注数量
    24～18
    オス
    10
    1パック

    100個入り

    24～18
    メス
    10
    1パック

    100個入り

    28～22
    オス
    10
    1パック

    100個入り

    28～22
    メス
    10
    1パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    918円
    ( 1,010円 )
    在庫品1日目当日出荷可能
    1,205円
    ( 1,326円 )
    在庫品1日目当日出荷可能
    1,205円
    ( 1,326円 )
    在庫品1日目当日出荷可能
    1,205円
    ( 1,326円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ロッキングランスにより振動による外れを防止。1パック100個売り。

    【ココが特長】
    ●1561TL、1855TLはソケットハウジング専用、1560TL、1854TLはプラグハウジング専用のコンタクトです。
    【ご注意】
    ・圧着は推奨の専用工具で行なってください。P407
    ・適合する電線サイズを必ずお使いください。
    ・ストリップ長さ：2.6〜3.4mm

    共通仕様

    特長

    ●FA機器等で広く使用されている3.68mmピッチの小型・高密度な中継ナイロンコネクタです。
    ●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
    ●1625シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
    　UL ：E29179
    　CSA：LR19980

    仕 様

    項目 内容
    最大定格電圧 250V（MAX）
    最大定格電流 5A
    耐電圧 AC1500V/1分
    絶縁抵抗 1000MΩ以上
    接触抵抗 10mΩ以下
    適用電線範囲 AWG28〜18（0.08〜0.75mm2）
    適合電線被覆外径 φ1.1〜φ3.1mm
    仕様温度範囲 −40℃〜＋105℃

    材 質

    項目 材質
    ハウジング ナイロン66 （UL94V-2）
    ハウジング色 白色
    圧着コンタクト 黄銅/銅下地錫メッキ

    結合について

    06i-G4-036-01.ai

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

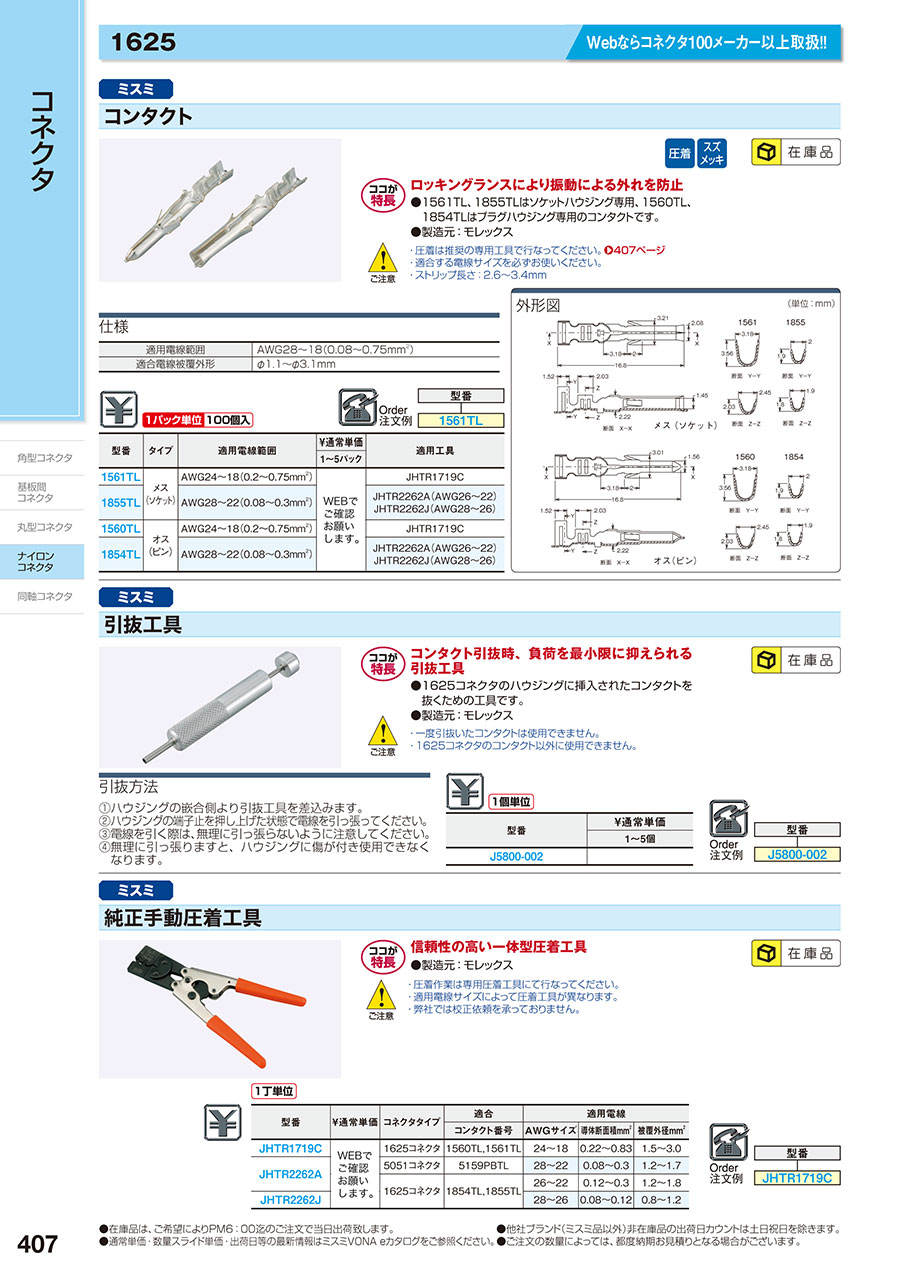

    EW-407

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【モレックス】1625コネクタ　コンタクトのレビュー
    5平均満足度：5.03件のレビュー
    センサ配線に使用
    5
    満足度：5.02020/04/06
    この手のコネクタは圧着作業が難しい　 回数をこなさないとなれないまた被覆剥き長さが一定になるストリッパーがほしくなる。 ...もっと読む
    1人が参考にしています。
    毎日使うパーツとして使用
    5
    満足度：5.02020/12/08
    毎日使う商品なので、常に在庫が必要なパーツです。 値段も安価なので助かります。
    0人が参考にしています。
    制御盤の配線
    5
    満足度：5.02019/01/28
    専用の圧着工具が必要ですが、圧着不良も出にくく強度もあります。 コネクタへの挿入感も分かりやすいです。
    0人が参考にしています。
    3件全て見る
