1625コネクタ プラグハウジング【50個入り】
- 通常単価(税別)
- 1,713円～4,563円
- 税込単価
- 1,884円～5,019円
通常出荷日：在庫品1日目当日出荷可能
モレックス(Molex)製。3.68㎜ピッチの小型・高密度タイプハウジング。1パック50個売り。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 1625-2P2-50PS |
| 型番 | 芯数 | タイプ |
| 1625-2P2-50PS | 2 | パネル タイプ （耳付き） |
| 1625-03P-50PS | 3 | |
| 1625-4P-50PS | 4 | |
| 1625-06P-50PS | 6 | |
| 1625-12P-50PS | 12 |
| 型番 | 芯数 | タイプ |
| 1625-2P1-50PS | 2 | 中継 タイプ （耳無し） |
| 1625-03P1-50PS | 3 | |
| 1625-4P1-50PS | 4 | |
| 1625-06P1-50PS | 6 | |
| 1625-09P1-50PS | 9 | |
| 1625-12P1-50PS | 12 |
概要仕様
外形図| ◆パネル取付タイプ耳形状 | （単位：mm） | |
| 2、12芯 |  |  |
| 3、4、6、9芯 |  | パネル取付穴推奨寸法 適合パネル厚：1.52MAX |
| 芯数 | 寸法（mm） | ||||||
| A | B | C | D | E | F | G | |
| 2 | 11.20（1625-2P2） 11.26（1625-2P1） | 3.68 | 19.84（1625-2P2） 19.80（1625-2P1） | 4.75 | 9.53（1625-2P2） 9.50（1625-2P1） | 8.08 | 15.47 |
| 3 | 14.94 | 7.36 | 19.1 | 4.8 | 9.5 | 19.15 | 8.08 |
| 4 | 18.65 | 11.04 | 19.1 | 4.8 | 9.5 | 7.93 | 21.97 |
| 6 | 11.2 | 3.68 | 19.1 | 9.5 | 9.5 | 15.42 | 15.62 |
| 9 | 14.9 | 7.36 | 19.1 | 9.5 | 9.5 | 19.1 | 15.62 |
| 12 | 18.7 | 11.04 | 19.1 | 9.5 | 9.5 | 15.6 | 22.94 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,749円 ( 1,924円 ) | 在庫品1日目当日出荷可能 |
1,791円 ( 1,970円 ) | 在庫品1日目当日出荷可能 |
2,996円 ( 3,296円 ) | 在庫品1日目当日出荷可能 |
2,770円 ( 3,047円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
1,713円 ( 1,884円 ) | 在庫品1日目当日出荷可能 |
2,790円 ( 3,069円 ) | 在庫品1日目当日出荷可能 |
2,019円 ( 2,221円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
4,521円 ( 4,973円 ) | 在庫品1日目当日出荷可能 |
4,563円 ( 5,019円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
モレックス(Molex)製。3.68㎜ピッチの小型・高密度タイプハウジング。1パック50個売り。
共通仕様
特長
●FA機器等で広く使用されている3.68mmピッチの小型・高密度な中継ナイロンコネクタです。●結合後のロック機構がついているため、振動による結合の外れを防止する構造となっています。
●1625シリーズコネクタはUL・CSA規格を取得しているため、性質品質ともに安心してお使いいただけます。
UL ：E29179
CSA：LR19980
仕 様
| 項目 | 内容 |
|---|---|
| 最大定格電圧 | 250V（MAX） |
| 最大定格電流 | 5A |
| 耐電圧 | AC1500V/1分 |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 10mΩ以下 |
| 適用電線範囲 | AWG28〜18（0.08〜0.75mm2） |
| 適合電線被覆外径 | φ1.1〜φ3.1mm |
| 仕様温度範囲 | −40℃〜＋105℃ |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66 （UL94V-2） |
| ハウジング色 | 白色 |
| 圧着コンタクト | 黄銅/銅下地錫メッキ |
結合について

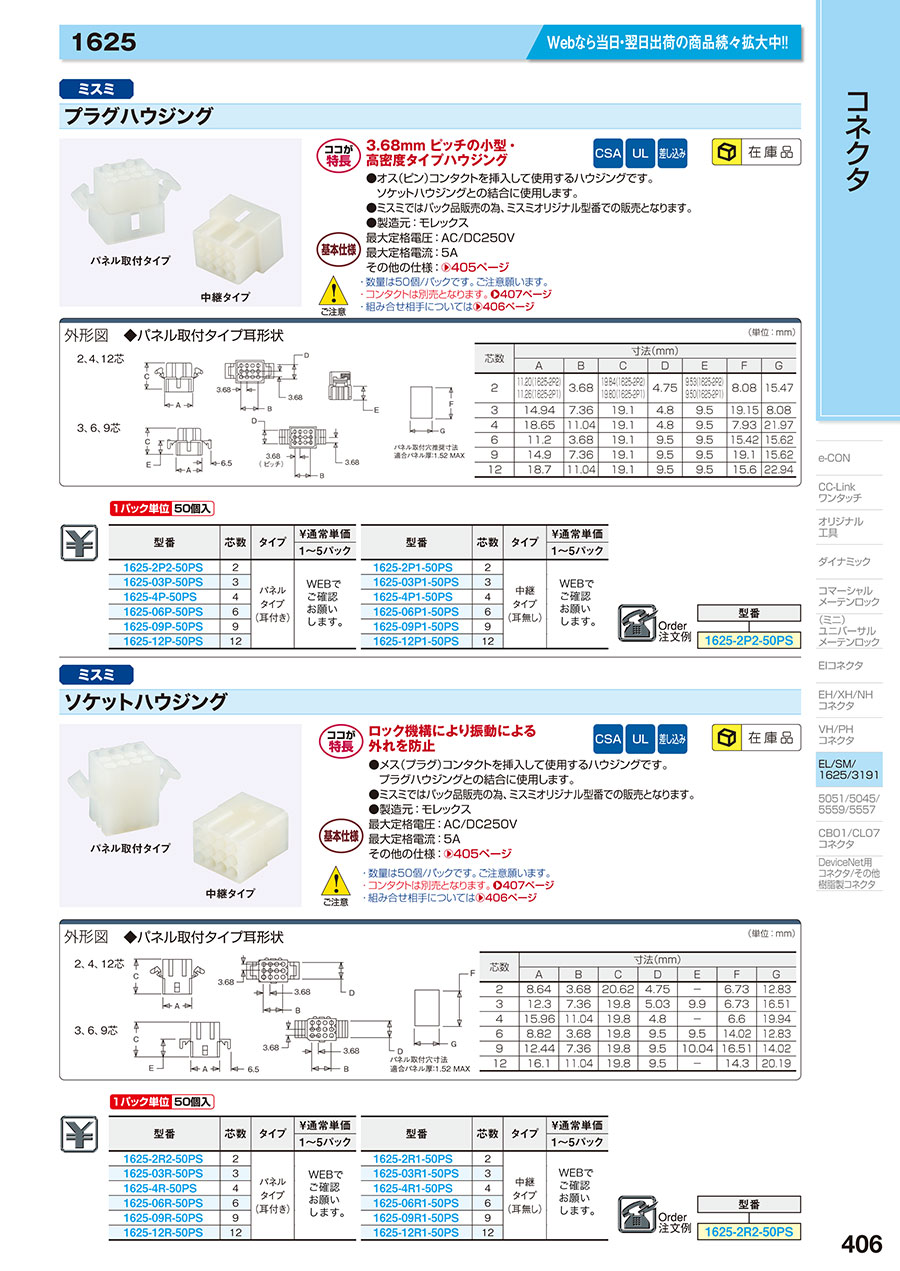

カタログ
