●FA機器等で広く使用されている小型・大容量なナイロンコネクタです。
●コンタクトピッチ3.96mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TÜV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TÜV ：R75122
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が9型番あります。
chemSHERPA・RoHS
ミスミ品のみ対象
- chemSHERPA
- 調査中
- EU_RoHS
- 対応
- chemSHERPA
極数
~mm- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
VHコネクタ ソケットハウジング【50個入り】
- 通常単価(税別)
- 680円～1,808円特別価格
- 税込単価
- 748円～1,989円特別価格
通常出荷日：在庫品1日目当日出荷可能
日圧(JST)製。高さ16.5㎜・厚さ10.5㎜・ピッチ3.96㎜。1パック50個売り。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 1パック単位 | 50個入 |
| 型番 | 芯数 | 重量（g） |
| VHR-2N-50P | 2 | 0.39 |
| VHR-3N-50P | 3 | 0.61 |
| VHR-4N-50P | 4 | 0.76 |
| VHR-5N-50P | 5 | 0.92 |
| VHR-6N-50P | 6 | 1.06 |
| VHR-7N-50P | 7 | 1.23 |
| VHR-8N-50P | 8 | 1.41 |
| VHR-9N-50P | 9 | 1.58 |
| VHR-10N-50P | 10 | 1.77 |
概要仕様
外形図| （単位：mm） | ||||||||||||||||||||||||||||||||||||||||||||
 | 1.一般公差：±0.3
| |||||||||||||||||||||||||||||||||||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
696円 ( 766円 ) | 在庫品1日目当日出荷可能 |
680円 ( 748円 ) | 在庫品1日目当日出荷可能 |
774円 ( 851円 ) | 在庫品1日目当日出荷可能 |
927円 ( 1,020円 ) | 在庫品1日目当日出荷可能 |
1,175円 ( 1,293円 ) | 在庫品1日目当日出荷可能 |
1,261円1,134円 ( 1,247円 ) | 在庫品1日目当日出荷可能 |
1,342円 ( 1,476円 ) | 在庫品1日目当日出荷可能 |
1,808円 ( 1,989円 ) | 在庫品1日目当日出荷可能 |
1,745円 ( 1,920円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日圧(JST)製。高さ16.5㎜・厚さ10.5㎜・ピッチ3.96㎜。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●本製品は日本圧着端子製造(JST)製です。
●専用コンタクト（BVH-21T-P1.1）用のハウジングです。
●ピンヘッダーとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【ご注意】
・数量は50個/パックです。ご注意願います。
・コンタクトは別売となりますP392
・組み合わせ相手はP393
●本製品は日本圧着端子製造(JST)製です。
●専用コンタクト（BVH-21T-P1.1）用のハウジングです。
●ピンヘッダーとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【ご注意】
・数量は50個/パックです。ご注意願います。
・コンタクトは別売となりますP392
・組み合わせ相手はP393
共通仕様
VHコネクタ共通仕様
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC250V | |
| 定格電流 | 5A（※） | |
| 耐電圧 | AC1500V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG22〜18（0.33〜0.83mm2） | |
| 適合電線被覆外径 | 1.7〜3.0mm | |
| 使用温度範囲 | −25〜85℃ | |
※ BVH-21T-P1.1使用時
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |
PHコネクタ共通仕様
●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
●コンタクトピッチ2.0mm、組立実装高7.5mm、厚さ4.5mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
UL ：E60389
CSA ：LR20812
TUV ：R75087
仕 様
| 項目 | 内容 | |
|---|---|---|
| 定格電圧 | AC/DC100V | |
| 定格電流 | 2A | |
| 耐電圧 | AC800V（1分間） | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 接触抵抗 | 初期 | 10mΩ以下 |
| 環境試験後 | 20mΩ以下 | |
| 適用電線範囲 | AWG30〜24（0.05〜0.22mm2） | |
| 適合電線被覆外径 | 0.9〜1.5mm | |
| 使用温度範囲 | −25〜85℃ | |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |

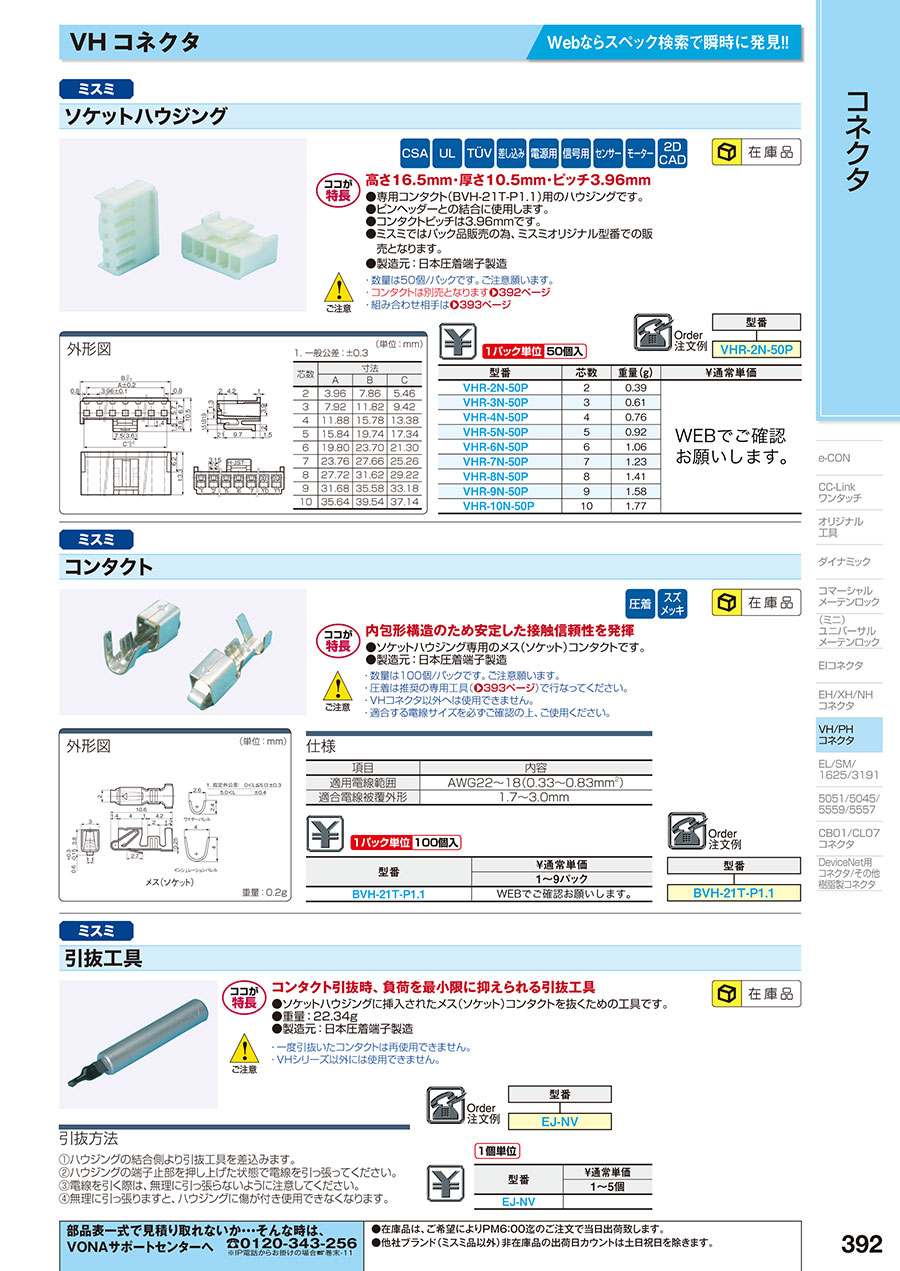

カタログ
