NHコネクタ ソケットハウジング【50個入り】
未確定：候補が9型番あります。
商品仕様
規格表
| 型式 |
| H2P-SHF-AA-50P |
| 1パック単位 | 50個入 |
| 型番 | 芯数 |
| H2P-SHF-AA-50P | 2 |
| H3P-SHF-AA-50P | 3 |
| H4P-SHF-AA-50P | 4 |
| H6P-SHF-AA-50P | 6 |
| H7P-SHF-AA-50P | 7 |
| H8P-SHF-AA-50P | 8 |
| H9P-SHF-AA-50P | 9 |
| H10P-SHF-AA-50P | 10 |
| H12P-SHF-AA-50P | 12 |
概要仕様
外形図| 1.指定外公差：±0.3 （単位：mm） |
 |
| 芯数 | 寸法（mm） | 重量（g） | |||
| A | B | C | H | ||
| 2 | 2.5 | 5.7 | 8.7 | 0.50 | 0.33 |
| 3 | 5.0 | 8.2 | 11.2 | 0.50 | 0.43 |
| 4 | 7.5 | 10.7 | 13.7 | 0.50 | 0.54 |
| 6 | 12.5 | 15.7 | 18.7 | 0.40 | 0.72 |
| 7 | 15.0 | 18.2 | 21.2 | 0.30 | 0.83 |
| 8 | 17.5 | 20.7 | 23.7 | 0.30 | 0.89 |
| 9 | 20.0 | 23.2 | 26.2 | 0.30 | 1.01 |
| 10 | 22.5 | 25.7 | 28.7 | 0.30 | 1.09 |
| 12 | 27.5 | 30.7 | 33.7 | 0.30 | 1.29 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
735円 ( 809円 ) | 在庫品1日目当日出荷可能 |
963円 ( 1,059円 ) | 在庫品1日目当日出荷可能 |
1,184円 ( 1,302円 ) | 在庫品1日目当日出荷可能 |
1,393円 ( 1,532円 ) | 在庫品1日目当日出荷可能 |
1,459円 ( 1,605円 ) | 在庫品1日目当日出荷可能 |
1,699円 ( 1,869円 ) | 在庫品1日目当日出荷可能 |
1,902円 ( 2,092円 ) | 在庫品1日目当日出荷可能 |
2,062円 ( 2,268円 ) | 在庫品1日目当日出荷可能 |
2,429円 ( 2,672円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日圧(JST)製。高さ15㎜・厚さ6.4㎜の2.5㎜ピッチタイプ。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●本製品は日本圧着端子製造(JST)製です。
●専用コンタクト（BHF-001T-0.8BSS）用のハウジングです。ピンヘッダーとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【ご注意】
・数量は50個/パックです。ご注意願います。
・コンタクトは別売となります。P388
●本製品は日本圧着端子製造(JST)製です。
●専用コンタクト（BHF-001T-0.8BSS）用のハウジングです。ピンヘッダーとの結合に使用します。
●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。
【ご注意】
・数量は50個/パックです。ご注意願います。
・コンタクトは別売となります。P388
共通仕様
特長
●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。●コンタクトピッチはそれぞれ2.5mmで、EHコネクタの厚さは3.8mm、XHコネクタの厚さは5.75mm、NHコネクタの厚さは6.4mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
●UL No.E60389
仕 様
| コネクタタイプ | EHコネクタ | XHコネクタ | NHコネクタ | |
|---|---|---|---|---|
| 定格電圧 | AC/DC250V | |||
| 定格電流 | 3A | |||
| 耐電圧 | AC800V（1分間） | |||
| 絶縁抵抗 | 1000MΩ以上 | 500MΩ以上 | ||
| 接触抵抗 | 初期 環境試験後 |
10mΩ以下 | 15mΩ以下 | |
| 20mΩ以下 | ||||
| 使用温度範囲 | −25〜85℃ | |||
| 適用電線範囲 | AWG30〜22 （0.05〜0.3mm2） |
AWG28〜22 （0.08〜0.33mm2） |
||
| 適合電線被覆外径 | 1.0〜1.9mm | 1.3〜1.9mm | 1.2〜1.7mm | |
| コネクタの厚み | 3.8mm | 5.75mm | 6.4mm | |
| 結合例 |  |
 |
 |
|
| UL | E60389 | E60389 | E60389 | |
| CSA | LR20812 | LR20812 | LR20812 | |
| TUV | R75089 | R75085 | R75086 | |
材 質
| 項目 | 材質 |
|---|---|
| ハウジング | ナイロン66（UL94V-0） |
| ハウジング色 | 白色 |
| 圧着コンタクト | リン青銅/スズメッキ |

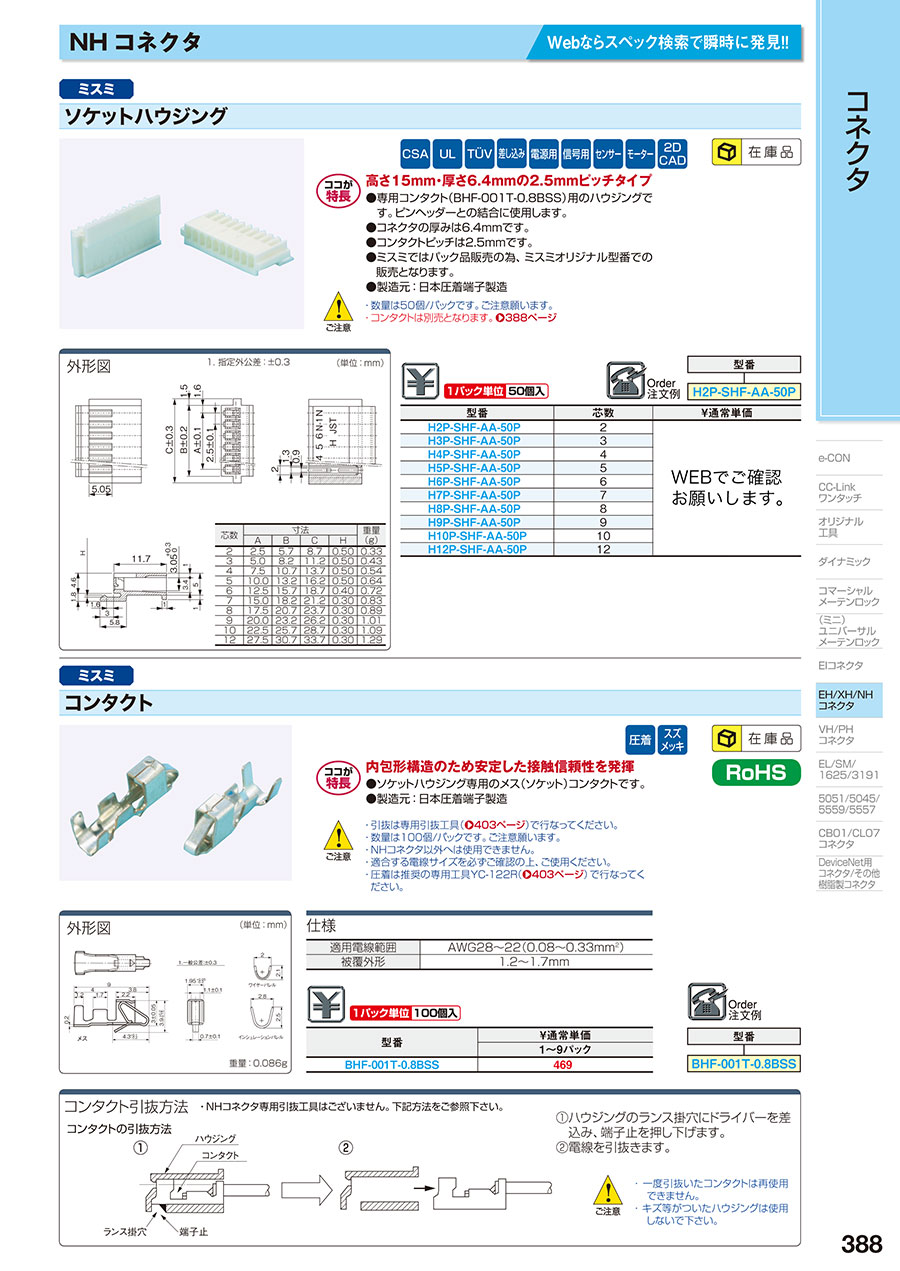

カタログ
