【日本圧着端子製造】製商品　XHコネクタ　コンタクト【100個入り】

Name: 【日本圧着端子製造】製商品 XHコネクタ コンタクト【100個入り】
Brand: ミスミ
SKU: BXH-001T-P0.6
Price: 832 JPY
Rating: 4.2 (9 reviews)

【日本圧着端子製造】製商品　XHコネクタ　コンタクト BXH-001T-P0.6

数量スライド割引
当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（9件）

通常単価(税別): 756円

税込単価: 832円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【日本圧着端子製造】PHコネクタ　コンタクト

4.8

通常価格(税別)： 617円 (税込価格：679円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

SMコネクタ　コンタクト

4.4

通常価格(税別)： 850円 (税込価格：935円)

通常出荷日：在庫品1日目

日本圧着端子製造製。内包形構造のため安定した接触信頼性を発揮。1パック100個...

詳細情報を確認する

規格・仕様：

圧着
スズメッキ

コネクタシリーズ頭文字
V・W・X
V・W・X
XH
保護機能(耐環境性)
無
適用電線AWGサイズ
28～22
コンタクト形状
メス
絶縁被覆外径 (mm)
1.3～1.9

型番:

BXH-001T-P0.6

解除

閲覧中の商品と併せてご検討ください

XHコネクタ　ソケットハウジング

XHコネクタ　ピンヘッダー（垂直取付タイプ）

ＸＨコネクタ　オリジナル手動圧着工具

－閉じる

BXH-001T-P0.6の仕様・寸法情報

コネクタシリーズ頭文字

V・W・X

保護機能(耐環境性)

無

適用電線AWGサイズ

28～22

コンタクト形状

メス

絶縁被覆外径(mm)

1.3～1.9

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

BXH-001T-P0.6

1パック単位

100個入

新価格適用開始時期に関しては >>0101ページ

概要仕様

外形図

（単位：mm）

メス	1.一般公差：±0.3

		ワイヤーパレル

		インシュレーションパレル
重量：0.06g

仕様

適用電線範囲	AWG28〜22(0.08〜0.33mm²)
被覆外形	1.3〜1.9mm

型番リスト

表示件数

型番

BXH-001T-P0.6

RoHS?	最小発注数量

10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

756円

( 832円 )

在庫品1日目当日出荷可能

基本情報

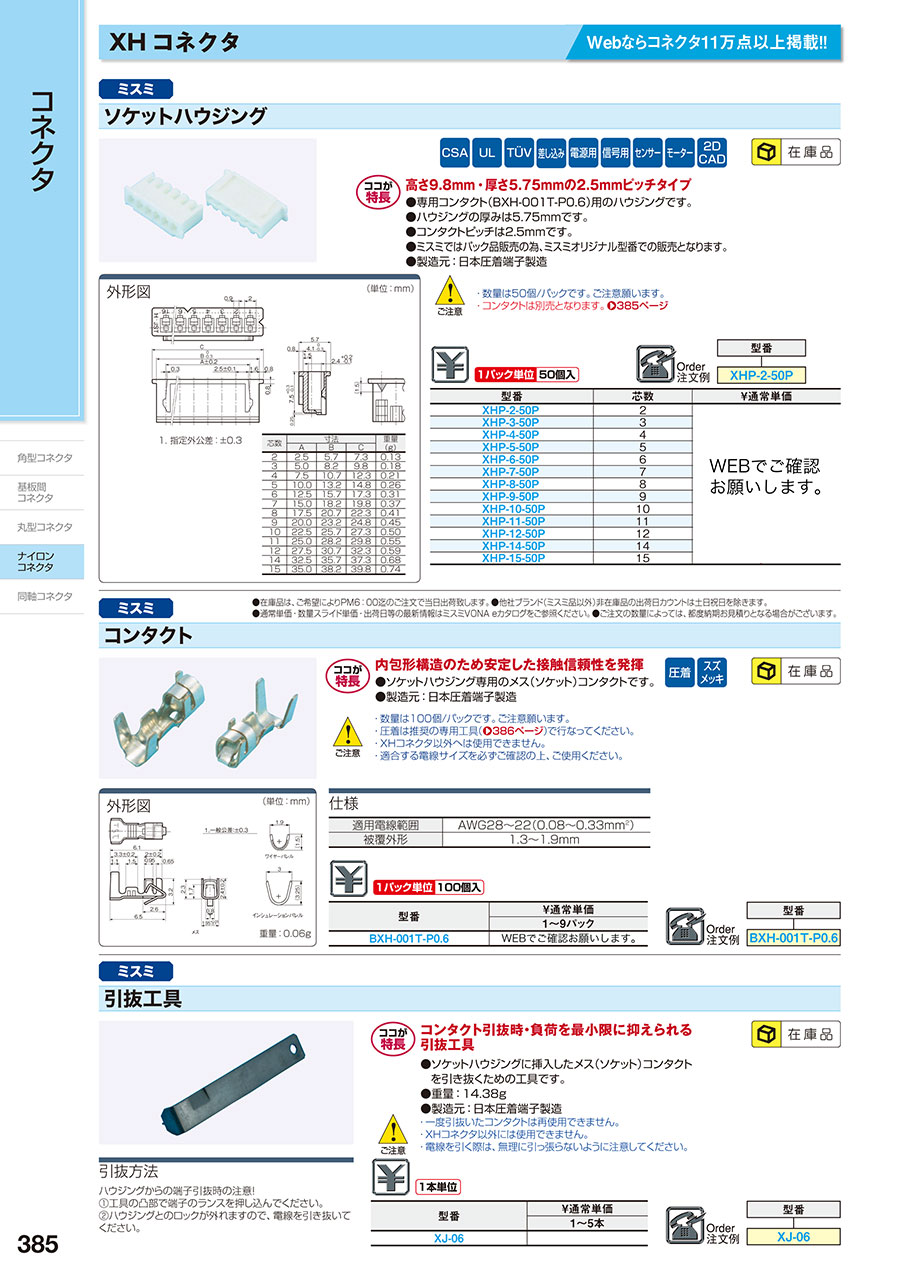

日本圧着端子製造製。内包形構造のため安定した接触信頼性を発揮。1パック100個売り。

【ココが特長】
●ソケットハウジング専用のメス（ソケット）コンタクトです。
【ご注意】
・数量は100個/パックです。ご注意願います。
・圧着は推奨の専用工具（P386）で行なってください。
・XHコネクタ以外へは使用できません。
・適合する電線サイズを必ずご確認の上、ご使用ください。

共通仕様

特長

●FA機器等で広く使用されている小型・高密度なナイロンコネクタです。
●コンタクトピッチはそれぞれ2.5mmで、EHコネクタの厚さは3.8mm、XHコネクタの厚さは5.75mm、NHコネクタの厚さは6.4mmです。
●UL・CSA・TUV規格を取得しているため、性能品質ともに安心してお使いいただけます。
●UL No.E60389

仕様

コネクタタイプ		EHコネクタ	XHコネクタ	NHコネクタ
定格電圧		AC/DC250V
定格電流		3A
耐電圧		AC800V（1分間）
絶縁抵抗		1000MΩ以上		500MΩ以上
接触抵抗	初期環境試験後	10mΩ以下		15mΩ以下
接触抵抗	初期環境試験後	20mΩ以下
使用温度範囲		−25〜85℃
適用電線範囲		AWG30〜22 （0.05〜0.3mm2）	AWG28〜22 （0.08〜0.33mm2）
適合電線被覆外径		1.0〜1.9mm	1.3〜1.9mm	1.2〜1.7mm
コネクタの厚み		3.8mm	5.75mm	6.4mm
結合例		EHコネクタ同士の結合です。	XHコネクタ同士の結合です。	NHコネクタ同士の結合です。
UL		E60389	E60389	E60389
CSA		LR20812	LR20812	LR20812
TUV		R75089	R75085	R75086

材質

項目	材質
ハウジング	ナイロン66（UL94V-0）
ハウジング色	白色
圧着コンタクト	リン青銅/スズメッキ

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【日本圧着端子製造】製商品　XHコネクタ　コンタクトの型番BXH-001T-P0.6のページです。型番BXH-001T-P0.6に関する仕様情報を記載しております。
