【タイコエレクトロニクス（ＴＥ）】EIコネクタ　引抜工具

通常単価(税別): 12,206円

税込単価: 13,427円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【タイコエレクトロニクス（ＴＥ）】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（Ｄ5200シリーズ）

通常出荷日：在庫品1日目

コンタクト引抜時、負荷を最小限に抑えられる引抜工具（TE純正品）

適用タイプ詳細
EIコネクタ　引抜工具
商品分類
引抜工具

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番:

724762-1

解除

閲覧中の商品と併せてご検討ください

【タイコエレクトロニクス（ＴＥ）】製商品　EIコネクタ　コンタクト

ナイロンコネクタ専用圧着工具　本体

ＥＩコネクタ　オリジナル手動圧着工具

－閉じる

724762-1の仕様・寸法情報

適用タイプ詳細

EIコネクタ　引抜工具

商品分類

引抜工具

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

本製品はTE社製の純正工具でありEIコネクタ用の引抜工具です。

概要仕様

使い方
1.ハウジングの結合面より引抜工具を差し込みます。
2.コンタクトのロックがゆるみ、フリーになったところで、電線側からコンタクトを引き抜いてください。

型番リスト

表示件数

型番

724762-1

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

12,206円

( 13,427円 )

在庫品1日目当日出荷可能

基本情報

コンタクト引抜時、負荷を最小限に抑えられる引抜工具（TE純正品）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

●本製品はタイコエレクトロニクスアンプ(現：TE)製EIコネクタ用の引抜工具です。
●一度挿入したオス（ピン）コンタクト、メス（ソケット）コンタクトを引抜くことができます。
●重量：12.4g

・一度引き抜いたコンタクトは使用できません。
・他の製品への使用はできません。

共通仕様

特長

●EIコネクタは各種電子機器の小型化に対応した、コンタクト間隔2.5mmピッチの小型ナイロンコネクタです。
●ハウジングには結合時のロッキング機構、誤挿入を防ぐ方向性、結合時のピッチずれを防ぐガイドなど、優れた機構が内蔵されています。
●中継タイプからプリント基板取付タイプまであり、幅広い用途への使用が可能です。
●EIコネクタ専用工具

共通仕様

材料／仕上

項目	材料	仕上
ハウジング	66ナイロン	UL94V-0級,自然色
コンタクト	黄銅	スズメッキ

適用電線

	AWG	導体断面積（mm²）	被覆外径φ（mm）
サイズ	30〜20	0.05〜0.52	1.0〜1.9

仕様

項目	内容
定格電流	2A以下（AWG30使用時），5A以下（AWG20使用時）
定格電圧	AC250V以下（DC350V以下）
耐電圧	AC750V/1分間
絶縁抵抗	500MΩ以上/DC500V
接触抵抗	10mΩ以下
使用温度	−20℃〜＋95℃（温度上昇は30℃以下）

最大許容温度について

この製品の最大許容温度は、ハウジングの最大許容温度、スズメッキコンタクトの最大許容温度により、−20℃〜＋95℃の範囲とし、使用電流によるコンタクト部分の温度上昇分と使用環境による周囲温度の和により次式から算出されます。最大許容温度＝温度上昇＋周囲温度この時の温度上昇は、個々の電線が30℃以下とし、電線サイズと種類及び電流値により図1より選んでください。つまり外気温が20℃であれば50℃に達するまでは電流を許容できるということになります。ただし芯数が増えるにしたがって温度上昇率は高くなりますので許容できる電流は少なくなります。ご注意ください。

結合について

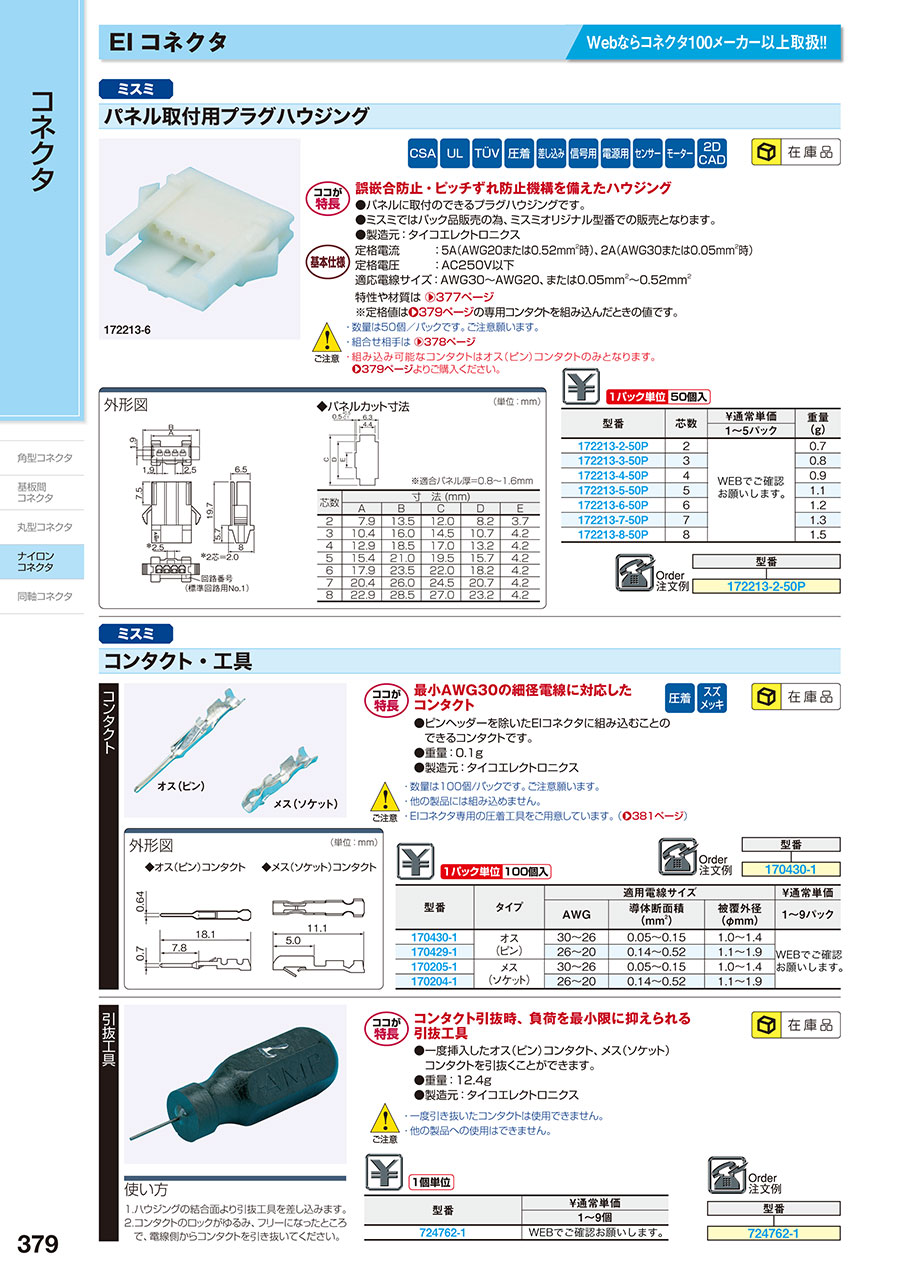

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【タイコエレクトロニクス（ＴＥ）】EIコネクタ　引抜工具の型番724762-1のページです。型番724762-1に関する仕様情報を記載しております。
