●EIコネクタは各種電子機器の小型化に対応した、コンタクト間隔2.5mmピッチの小型ナイロンコネクタです。
●ハウジングには結合時のロッキング機構、誤挿入を防ぐ方向性、結合時のピッチずれを防ぐガイドなど、優れた機構が内蔵されています。
●中継タイプからプリント基板取付タイプまであり、幅広い用途への使用が可能です。
●EIコネクタ専用工具
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が8型番あります。
極数
~mm- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
CAD
- 2D
出荷日
- すべて
- 当日出荷可能
EIコネクタ プラグハウジング【50個入り】
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,149円～4,353円
- 税込単価
- 1,264円～4,788円
タイコエレクトロニクスアンプ(現：TE)製。誤嵌合防止・ピッチずれ防止機構を備...
詳細情報を確認する規格・仕様：
- UL
- CSA
- TUV
- 電源用
- 信号用
- センサー
- モーター
- 圧着
- 差し込み
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
商品仕様
規格表
| 型式 |
| 172211-2-50P |
| 1パック単位 | 50個入 |
| 型番 | 芯数 | 重量（g） |
| 172211-2-50P | 2 | 0.6 |
| 172211-3-50P | 3 | 0.7 |
| 172211-4-50P | 4 | 0.9 |
| 172211-5-50P | 5 | 1.0 |
| 172211-6-50P | 6 | 1.1 |
| 172211-8-50P | 8 | 1.4 |
| 1-172211-0-50P | 10 | 1.7 |
| 1-172211-2-50P | 12 | 2.0 |
概要仕様
外形図| （単位：mm） | |||||||||||||||||||||
| 8～12芯 | 2～6芯 |
| |||||||||||||||||||
 |  | ||||||||||||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,623円 ( 3,985円 ) | 在庫品1日目当日出荷可能 |
4,353円 ( 4,788円 ) | 在庫品1日目当日出荷可能 |
1,149円 ( 1,264円 ) | 在庫品1日目当日出荷可能 |
1,455円 ( 1,601円 ) | 在庫品1日目当日出荷可能 |
1,829円 ( 2,012円 ) | 在庫品1日目当日出荷可能 |
2,700円 ( 2,970円 ) | 在庫品1日目当日出荷可能 |
2,397円 ( 2,637円 ) | 在庫品1日目当日出荷可能 |
3,802円 ( 4,182円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タイコエレクトロニクスアンプ(現：TE)製。誤嵌合防止・ピッチずれ防止機構を備えたハウジング。1パック50個売り。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
誤嵌合防止・ピッチずれ防止機構を備えたハウジング
●ソケットハウジングとの接続に使用するプラグハウジングです。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元：タイコエレクトロニクス
誤嵌合防止・ピッチずれ防止機構を備えたハウジング
●ソケットハウジングとの接続に使用するプラグハウジングです。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元：タイコエレクトロニクス
【基本仕様】
共通仕様
EI
特長
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| ハウジング | 66ナイロン | UL94V-0級,自然色 |
| コンタクト | 黄銅 | スズメッキ |
適用電線
| AWG | 導体断面積（mm2） | 被覆外径φ（mm） | |
|---|---|---|---|
| サイズ | 30〜20 | 0.05〜0.52 | 1.0〜1.9 |
仕様
| 項目 | 内容 |
|---|---|
| 定格電流 | 2A以下（AWG30使用時），5A以下（AWG20使用時） |
| 定格電圧 | AC250V以下（DC350V以下） |
| 耐電圧 | AC750V/1分間 |
| 絶縁抵抗 | 500MΩ以上/DC500V |
| 接触抵抗 | 10mΩ以下 |
| 使用温度 | −20℃〜＋95℃（温度上昇は30℃以下） |
最大許容温度について
この製品の最大許容温度は、ハウジングの最大許容温度、スズメッキコンタクトの最大許容温度により、−20℃〜＋95℃の範囲とし、使用電流によるコンタクト部分の温度上昇分と使用環境による周囲温度の和により次式から算出されます。 最大許容温度＝温度上昇＋周囲温度この時の温度上昇は、個々の電線が30℃以下とし、電線サイズと種類及び電流値により図1より選んでください。つまり外気温が20℃であれば50℃に達するまでは電流を許容できるということになります。ただし芯数が増えるにしたがって温度上昇率は高くなりますので許容できる電流は少なくなります。ご注意ください。図1 電流対温度上昇特性（単芯あたり）
結合について

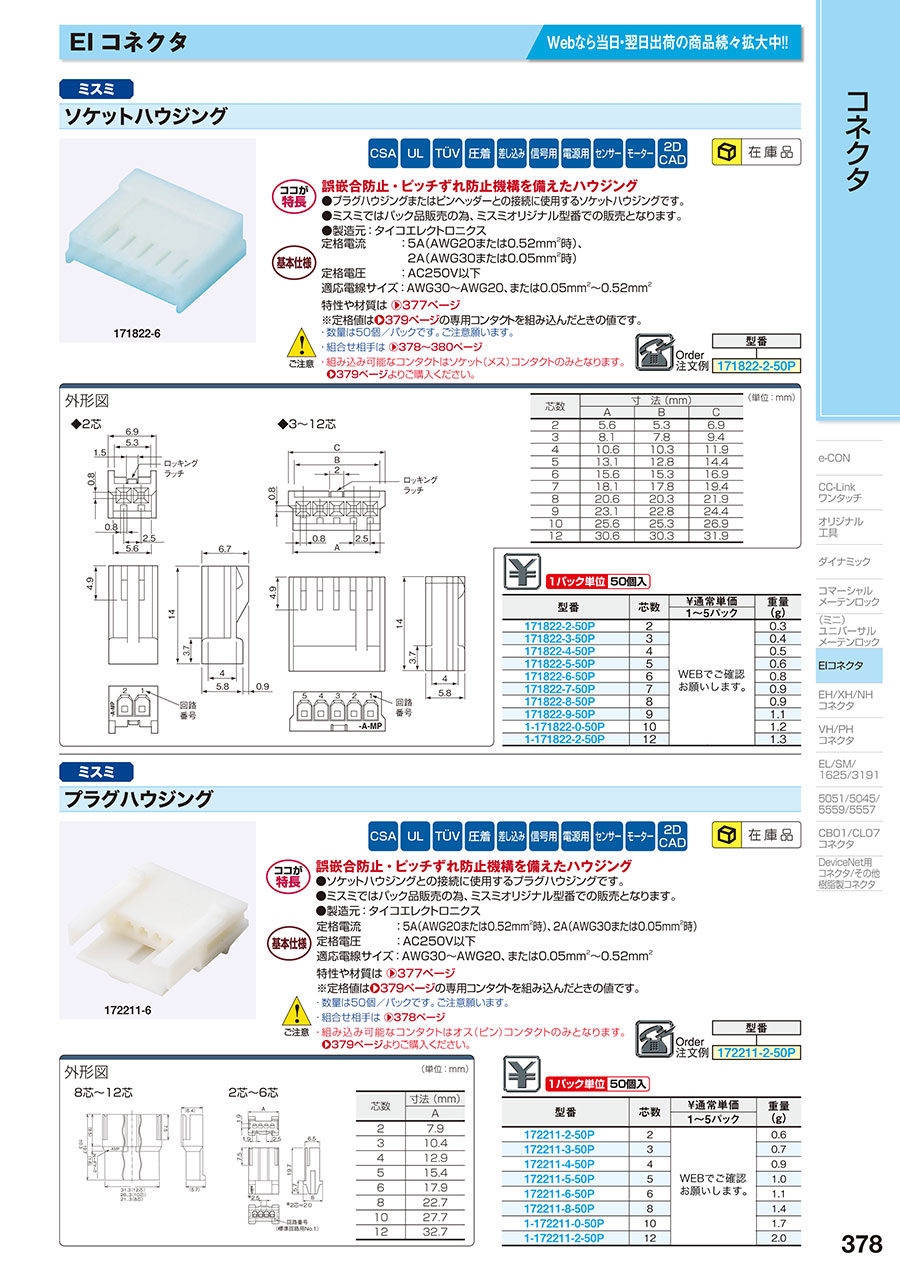

カタログ
