【タイコエレクトロニクス（ＴＥ）】ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具

【タイコエレクトロニクス（ＴＥ）】ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具 1804030-1

型番:

1804030-1
解除
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：
－閉じる

1804030-1の仕様・寸法情報

適用タイプ詳細
ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　引抜工具
商品分類
引抜工具
chemSHERPA
調査中

商品仕様

規格表

ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具:関連画像
販売：ミスミ／製造元：TE（旧：Tyco Electronics）

型番リスト

表示件数
  • 1
    • 型番
    1804030-1
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,489円
    ( 12,638円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【仕様】
    ・適用タイプはユニバーサルメイテンロックコネクタです。
    ・種類は引抜工具で、幅広い用途に対応します。これにより、さまざまな現場での使用が可能となり、作業効率の向上に貢献します。


    ●ユニバーサル・メーテンロックコネクタの装着済みコンタクトを再度ハウジングから引き抜くときに使用します。コンタクトのサイズやオス・メスに関係なくこの1本で引き抜くことができます。
    ●重量：60g

    ・一度引き抜いたコンタクトは使用できません。
    ・他のシリーズのコネクタへは使用できません。

    共通仕様

    特長

    ●ユニバーサル・メーテンロックコネクタは、600VではULおよびCSA規格、380VではVDE規格に適合している小型ナイロン製のコネクタです。
    ●コネクタ本体はプラグ、ソケットともに方向性があるため常に正しい結合を行うことができます。
    ●ハウジングはコンタクトのオス、メスを問わず装着できるため組み合わせでお互いの誤挿入を防止することができます。（注1）
    ●ハウジング材には耐久性と安全性に優れたUL94V-0適合のナイロン材を使用しているためFA機器等での使用に対しても適したコネクタといえます。
    ●ダイス交換のみでいろいろなナイロンコネクタが圧着できるプロクリンパが使用できます。
    それにより高価な専用工具を購入する必要がなく経済的にも優れているといえます。
    ●UL No.E28476
    （注1）電気用品安全法準拠で使用の場合はソケットハウジングにメス（ソケット）コンタクトを装着して使用してください。

    適用電線サイズ

    AWG 導体断面積（mm2）
    サイズ 24〜14 0.2〜2.0

    仕 様

    項 目 特 性
    定格電流 10A（AWG14使用時）以下
    定格電圧（UL,CSA認定） AC600V以下
    定格電圧（VDE） AC380V以下
    定格電圧（電気用品安全法準拠） AC300V
    耐電圧 AC1500V／1分間
    絶縁抵抗 1000Ω以下
    接触抵抗 3.5mΩ以下
    使用温度範囲 −25℃〜＋85℃（注）
    適用パネル厚 0.76〜2.29mm
    耐久性（繰返し挿抜） 50回以上

    許容電流と接触抵抗

    電線サイズ（AWG） 許容電流（A） 接触抵抗（mΩ以下）
    24 1.5 3.50
    22 3 3.50
    20 4.5 3.00
    18 6 3.00
    16 8 2.75
    14 10 2.75

    材料／仕上

    項 目 材 料 仕 上
    ハウジング ナイロン UL94V-0（白）
    コンタクト 黄銅 スズメッキ

    最大動作温度と電流の関係（中継用）

    4芯用ハウジングに使用した、AWG20（0.50〜0.56mm2）電線およびAWG14（2.00〜2.27mm2）電線それぞれのユニバーサル・メーテンロックコンタクトについての比較。

    コマーシャル・メーテンロック性能曲線（中継用）

    12芯用ハウジングに使用した、AWG20（0.50〜0.56mm2）電線およびAWG14（2.00〜2.27mm2）電線それぞれのユニバーサル・メーテンロックコンタクトについての比較。

    コネクタと電線選定の手引き

    ●電線は太いほど電流に対する内部抵抗が少なくなり、より多くの電流を流せるようになります。また太い電線を使うことにより抵抗が少なくなるために熱の発生を低減させることができます。電線はそれ以外にもコネクタ内の熱を導き出す働きをします。
    ●コネクタは一般に回路数（芯数）が多いと運ばれる電流が少なくなります。また周囲温度が高いほど運ばれる電流は少なくなります。（グラフ参照）

    結合について

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

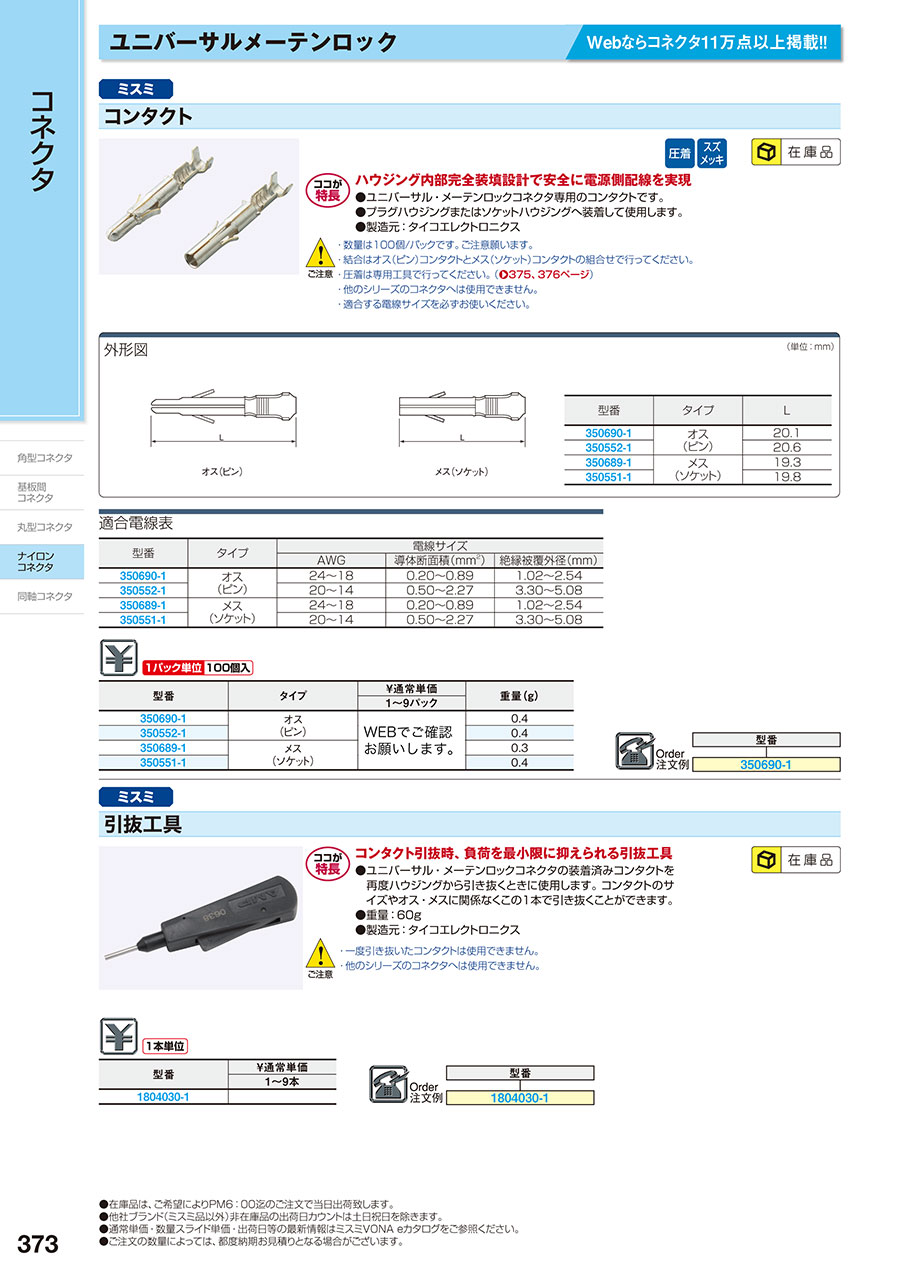

    EW-373

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【タイコエレクトロニクス（ＴＥ）】ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具の型番1804030-1のページです。 型番1804030-1に関する仕様情報を記載しております。
    【タイコエレクトロニクス（ＴＥ）】ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    【タイコエレクトロニクス（ＴＥ）】ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　引抜工具
    【タイコエレクトロニクス（ＴＥ）】ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　引抜工具
    【タイコエレクトロニクス（ＴＥ）】ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ　引抜工具
    【タイコエレクトロニクス（ＴＥ）】EIコネクタ　引抜工具
    【タイコエレクトロニクス（ＴＥ）】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（Ｄ5200シリーズ）
    【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具（D3100/Ｄ3200シリーズ兼用）
    メーカーミスミミスミミスミミスミミスミミスミ
    通常価格11,489円4,003円4,971円12,206円5,657円5,143円
    通常出荷日在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目在庫品1日目
    適用タイプ詳細ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　引抜工具ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　引抜工具ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ　引抜工具EIコネクタ　引抜工具ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　引抜工具
    商品分類引抜工具引抜工具引抜工具引抜工具引抜工具引抜工具
