ミスミ

ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　プラグハウジング【20個入り】

ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　プラグハウジング
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
2,810円～4,682円
税込単価
3,091円～5,150円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　プラグハウジング

ミスミ

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　プラグハウジング
4.5
通常価格(税別)： 781円 (税込価格：859円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　パネル取付用ソケットハウジング

ミスミ

ﾐﾆﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　パネル取付用ソケットハウジング
4.4
通常価格(税別)： 1,502円 (税込価格：1,652円)

通常出荷日：在庫品1日目

タイコエレクトロニクスアンプ(現：TE)製。誤嵌合防止機構を持った高電圧対応ハ...

詳細情報を確認する
規格・仕様：
  • UL
  • CSA
  • TUV
  • センサー
  • モーター
  • 圧着
  • 差し込み

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
数量：

商品仕様

規格表

型式
350720-1-20P
1パック単位20個入
型番製造元型番芯数難燃性重量
（g）
350777-1-20P350777-12UL94V-02.3
350766-1-20P350766-133
350779-1-20P350779-143.6
350809-1-20P350809-154.1
350715-1-20P350715-164.3
350720-1-20P350720-195.9
350735-1-20P350735-1127.6
350736-1-20P350736-1158.8
販売：ミスミ／製造元：TE（旧：Tyco Electronics）

概要仕様

外形図
（単位：mm）
◆B図◆C図
ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　プラグハウジング 外形図B図ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　プラグハウジング 外形図C図
◆D図
ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　プラグハウジング 外形図D図

芯数図A
2B14.0
3B20.3
4B26.7
5B33.0
6C-
9D20.3
12D26.7
15D33.0

関連部品

ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ
ソケットハウジング【20個入り】		【タイコエレクトロニクス（ＴＥ）】
ﾕﾆﾊﾞｰｻﾙ･ﾒｰﾃﾝﾛｯｸ　　コンタクト

型番リスト

表示件数
  • 1
    • 型番
    350715-1-20P
    350720-1-20P
    350735-1-20P
    350736-1-20P
    350766-1-20P
    350777-1-20P
    350779-1-20P
    350809-1-20P

    極数

    		RoHS?最小発注数量
    6
    10
    1パック

    20個入り

    9
    10
    1パック

    20個入り

    12
    10
    1パック

    20個入り

    15
    10
    1パック

    20個入り

    3
    10
    1パック

    20個入り

    2
    10
    1パック

    20個入り

    4
    10
    1パック

    20個入り

    5
    10
    1パック

    20個入り

    通常単価(税別) (税込単価)
    通常出荷日
    3,389円
    ( 3,728円 )
    在庫品1日目当日出荷可能
    3,885円
    ( 4,274円 )
    在庫品1日目当日出荷可能
    4,189円
    ( 4,608円 )
    在庫品1日目当日出荷可能
    4,682円
    ( 5,150円 )
    在庫品1日目当日出荷可能
    3,017円
    ( 3,319円 )
    在庫品1日目当日出荷可能
    2,810円
    ( 3,091円 )
    在庫品1日目当日出荷可能
    3,306円
    ( 3,637円 )
    在庫品1日目当日出荷可能
    3,389円
    ( 3,728円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    タイコエレクトロニクスアンプ(現：TE)製。誤嵌合防止機構を持った高電圧対応ハウジング。1パック20個売り。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●本製品はタイコエレクトロニクスアンプ(現：TE)製の商品です。
    ●同一ハウジングの中にオス（ピン）コンタクトとメス（ソケット）コンタクトを混在して装着することができるため、組み合わせ次第で互いのハウジングの誤挿入を防止することができます。
    ●圧着工具はミスミオリジナルで低価格な手動工具を用意しております。
    ●工具不要で直ぐに組立てられる圧着済コンタクトケーブルも用意しております。

    【基本仕様】
    定格電流　　　：10A（AWG14または2.0mm2時）
    定格電圧　　　：AC600V（UL,CSA）、AC380V（VDE）、
    AC300V（電気用品取締法準拠）
    適応電線サイズ：AWG24〜AWG14、または0.2mm2〜2.0mm2
    ※定格値は専用コンタクトを組み込んだときの値です。

    【ご注意】
    ・数量は20個／パックです。ご注意願います。
    ・各コンタクトは別売です。（P373）

    共通仕様

    特長

    ●ユニバーサル・メーテンロックコネクタは、600VではULおよびCSA規格、380VではVDE規格に適合している小型ナイロン製のコネクタです。
    ●コネクタ本体はプラグ、ソケットともに方向性があるため常に正しい結合を行うことができます。
    ●ハウジングはコンタクトのオス、メスを問わず装着できるため組み合わせでお互いの誤挿入を防止することができます。（注1）
    ●ハウジング材には耐久性と安全性に優れたUL94V-0適合のナイロン材を使用しているためFA機器等での使用に対しても適したコネクタといえます。
    ●ダイス交換のみでいろいろなナイロンコネクタが圧着できるプロクリンパが使用できます。
    それにより高価な専用工具を購入する必要がなく経済的にも優れているといえます。
    ●UL No.E28476
    （注1）電気用品安全法準拠で使用の場合はソケットハウジングにメス（ソケット）コンタクトを装着して使用してください。

    適用電線サイズ

    AWG 導体断面積（mm2）
    サイズ 24〜14 0.2〜2.0

    仕 様

    項 目 特 性
    定格電流 10A（AWG14使用時）以下
    定格電圧（UL,CSA認定） AC600V以下
    定格電圧（VDE） AC380V以下
    定格電圧（電気用品安全法準拠） AC300V
    耐電圧 AC1500V／1分間
    絶縁抵抗 1000Ω以下
    接触抵抗 3.5mΩ以下
    使用温度範囲 −25℃〜＋85℃（注）
    適用パネル厚 0.76〜2.29mm
    耐久性（繰返し挿抜） 50回以上

    許容電流と接触抵抗

    電線サイズ（AWG） 許容電流（A） 接触抵抗（mΩ以下）
    24 1.5 3.50
    22 3 3.50
    20 4.5 3.00
    18 6 3.00
    16 8 2.75
    14 10 2.75

    材料／仕上

    項 目 材 料 仕 上
    ハウジング ナイロン UL94V-0（白）
    コンタクト 黄銅 スズメッキ

    最大動作温度と電流の関係（中継用）

    4芯用ハウジングに使用した、AWG20（0.50〜0.56mm2）電線およびAWG14（2.00〜2.27mm2）電線それぞれのユニバーサル・メーテンロックコンタクトについての比較。

    コマーシャル・メーテンロック性能曲線（中継用）

    12芯用ハウジングに使用した、AWG20（0.50〜0.56mm2）電線およびAWG14（2.00〜2.27mm2）電線それぞれのユニバーサル・メーテンロックコンタクトについての比較。

    コネクタと電線選定の手引き

    ●電線は太いほど電流に対する内部抵抗が少なくなり、より多くの電流を流せるようになります。また太い電線を使うことにより抵抗が少なくなるために熱の発生を低減させることができます。電線はそれ以外にもコネクタ内の熱を導き出す働きをします。
    ●コネクタは一般に回路数（芯数）が多いと運ばれる電流が少なくなります。また周囲温度が高いほど運ばれる電流は少なくなります。（グラフ参照）

    結合について

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

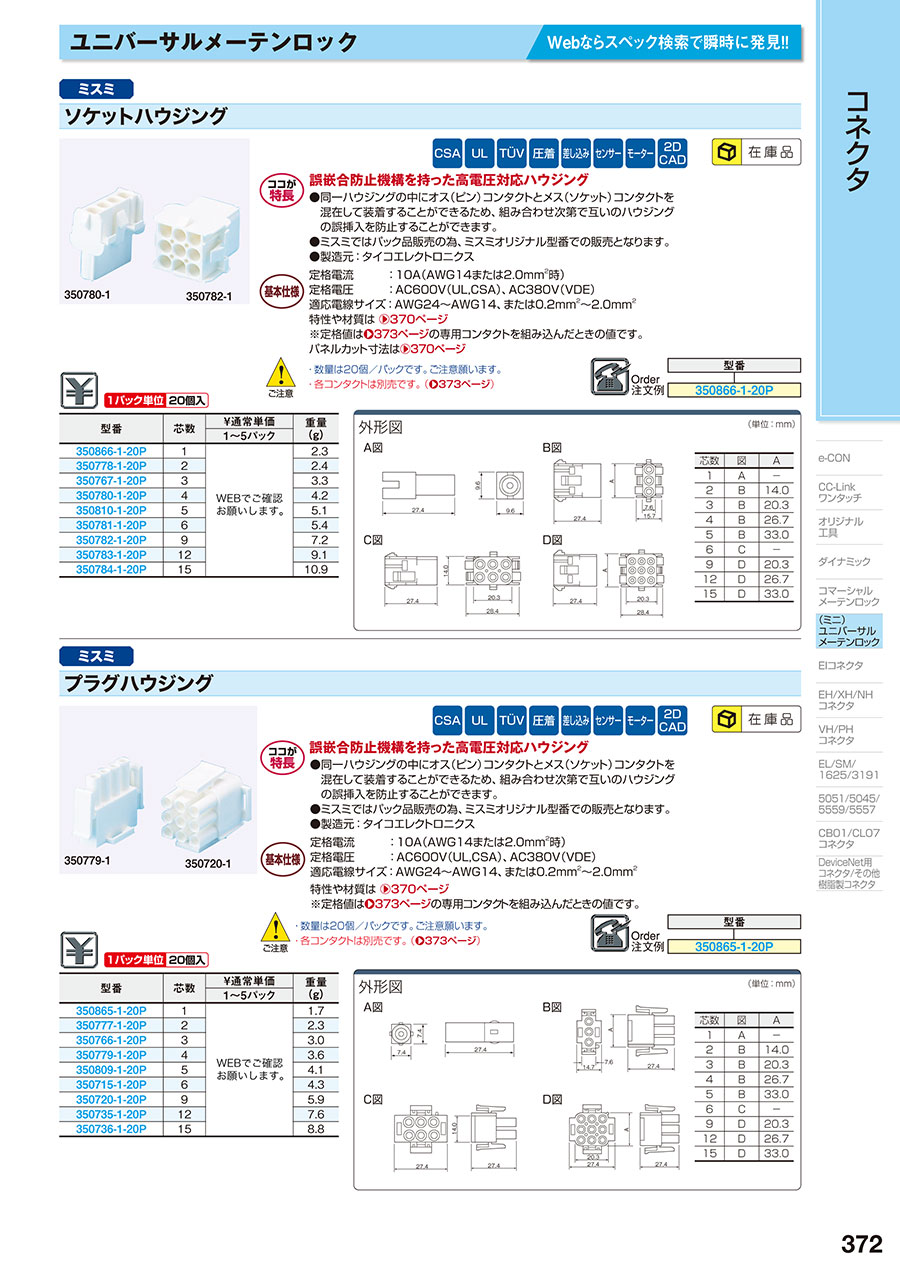

    EW-372

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
