ｺﾏｰｼｬﾙﾒｰﾃﾝﾛｯｸ ソケットハウジング【20個入り】
- 通常単価(税別)
- 783円～3,199円
- 税込単価
- 861円～3,519円
通常出荷日：在庫品1日目当日出荷可能
タイコエレクトロニクスアンプ(現：TE)製。結合後のロック機構による耐振動性ハウジング。1パック20個...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 1-480349-0-20P |
| 1パック単位 | 20個入 |
| 型番 | 芯数 | 相手側コネクタ型番 | 重量（g） |
| プラグハウジング | |||
| 1-480349-0-20P | 1 | 1-480351-0-20P | 0.6 |
| 1-480318-0-20P | 2 | 1-480319-0-20P | 1.1 |
| 1-480303-0-20P | 3 | 1-480305-0-20P | 1.6 |
| 1-480424-0-20P | 4 | 1-480426-0-20P | 2.3 |
| 1-480270-0-20P | 6 | 1-480340-0-20P | 4.3 |
| 1-480283-0-20P | 8 | 1-480345-0-20P | 5.1 |
概要仕様
外形図| （単位：mm） | ||
 |  |  |
| ◆1芯 | ◆2芯、3芯、4芯 | ◆6芯、8芯 |
| 芯数 | 寸法（mm） | ||
| A | B | C | |
| 1 | 6.6 | 22.1 | - |
| 2 | 13.5 | 21.8 | 7.5 |
| 3 | 21.0 | 21.6 | 7.9 |
| 4 | 26.0 | 21.6 | 7.9 |
| 6 | 15.5 | - | - |
| 8 | 20.4 | - | - |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,473円 ( 2,720円 ) | 在庫品1日目当日出荷可能 |
3,199円 ( 3,519円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 在庫品1日目当日出荷可能 |
1,168円 ( 1,285円 ) | 在庫品1日目当日出荷可能 |
783円 ( 861円 ) | 在庫品1日目当日出荷可能 |
1,757円 ( 1,933円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
タイコエレクトロニクスアンプ(現：TE)製。結合後のロック機構による耐振動性ハウジング。1パック20個入り。
【ココが特長】
結合後のロック機構による耐振動用ハウジング
●プラグハウジングに接続するメス（ソケット）コンタクト用のハウジングです。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元：タイコエレクトロニクス
●プラグハウジングに接続するメス（ソケット）コンタクト用のハウジングです。
●ミスミではパック品販売の為、ミスミオリジナル型番での販売となります。
●製造元：タイコエレクトロニクス
共通仕様
特長
● コマーシャル・メーテンロック・コネクタは、耐衝撃性と耐振性にすぐれた小型で軽量なナイロンコネクタです。用途としては家電製品、事務機器、ＦＡ機器、その他各種電子機器と幅広く使用されています。● 結合後のロック機構が付いているため、相手側コネクタが振動しても外れることのない構造となっております。
● コマーシャル・メーテンロック・コネクタはＵＬ、ＣＳＡを取得しているため、性能品質ともに安心してご使用いただけるレベルにあります。
● ダイス交換だけで各種のナイロンコネクタを圧着する事のできる手動圧着工具のプロクリンパが使用できることも特長といえます。
●UL No.E28476
適用電線サイズ
| AWG | 導体断面積（mm2） | 被覆外径φ（mm） | |
|---|---|---|---|
| サイズ | 24～14 | 0.2～2.27 | 1.9～3.3 |
仕様
| 項目 | 内容 |
|---|---|
| 定格電流 | 下表参照 |
| 定格電圧 | AC250V以下 |
| 耐電圧 | AC1500V／1分間 |
| 絶縁抵抗 | 500MΩ以上 |
| 接触抵抗 | 下表参照 |
| 使用温度範囲 | ＋105℃以下 |
| 熱衝撃 | －55℃～＋85℃ |
| 温度・湿度サイクリング | 90～95RHで10℃～65℃ |
| 腐食 | 5％で48時間（塩霧） |
| 振動 | 1.52mm全工程で10－55－10 |
| 物理的衝撃 | 10ミリセカンドで18回降下、50グラム鋸歯 |
| 耐久性 | 結合および引離しを50回 |
許容電流と接触抵抗
| 電線サイズ （AWG） | 許容電流 （A） | 接触抵抗 （mΩ以下） |
|---|---|---|
| 24 | 1.5 | 3.50 |
| 22 | 3 | 3.50 |
| 20 | 4.5 | 3.00 |
| 18 | 6 | 3.00 |
| 16 | 8 | 2.75 |
| 14 | 10 | 2.75 |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| ハウジング | ナイロン | UL94V-2（自然色） |
| コンタクト | 黄銅 | スズメッキ |
コネクタ・電線選定のてびき
● 電線は太いほど電流に対する内部抵抗が少なくなり、より多くの電流を流せるようになります。また太い電線を使うことにより抵抗が少なくなるため熱の発生を低減させることができます。電線はそれ以外にもコネクタ内の熱を導き出す働きをします。● コネクタは一般に回路数（芯数）が多いと運ばれる電流が少なくなります。また周囲温度が高いほど運ばれる電流は少なくなります。（グラフ参照）
| 最大動作温度と電流の関係（中継用） | コマーシャル・メーテンロック性能曲線（中継用） |
| 4回路ハウジングに使用した、AWG20 （0.50～0.56mm2）電線 および14（2.00～ 2.27mm2）電線それぞれのコマーシャル・メー テンロック 接触子についての比較。 | 12回路ハウジングに使用した、AWG20 （0.50～0.56mm2）電線 および14（2.00 ～2.27mm2）電線それぞれのコマーシャル・ メーテンロック 接触子についての比較。 |
 |  |
| ＊この曲線は燐青銅接触子を使用した宙吊り型コネクタのものです。 | |
結合について

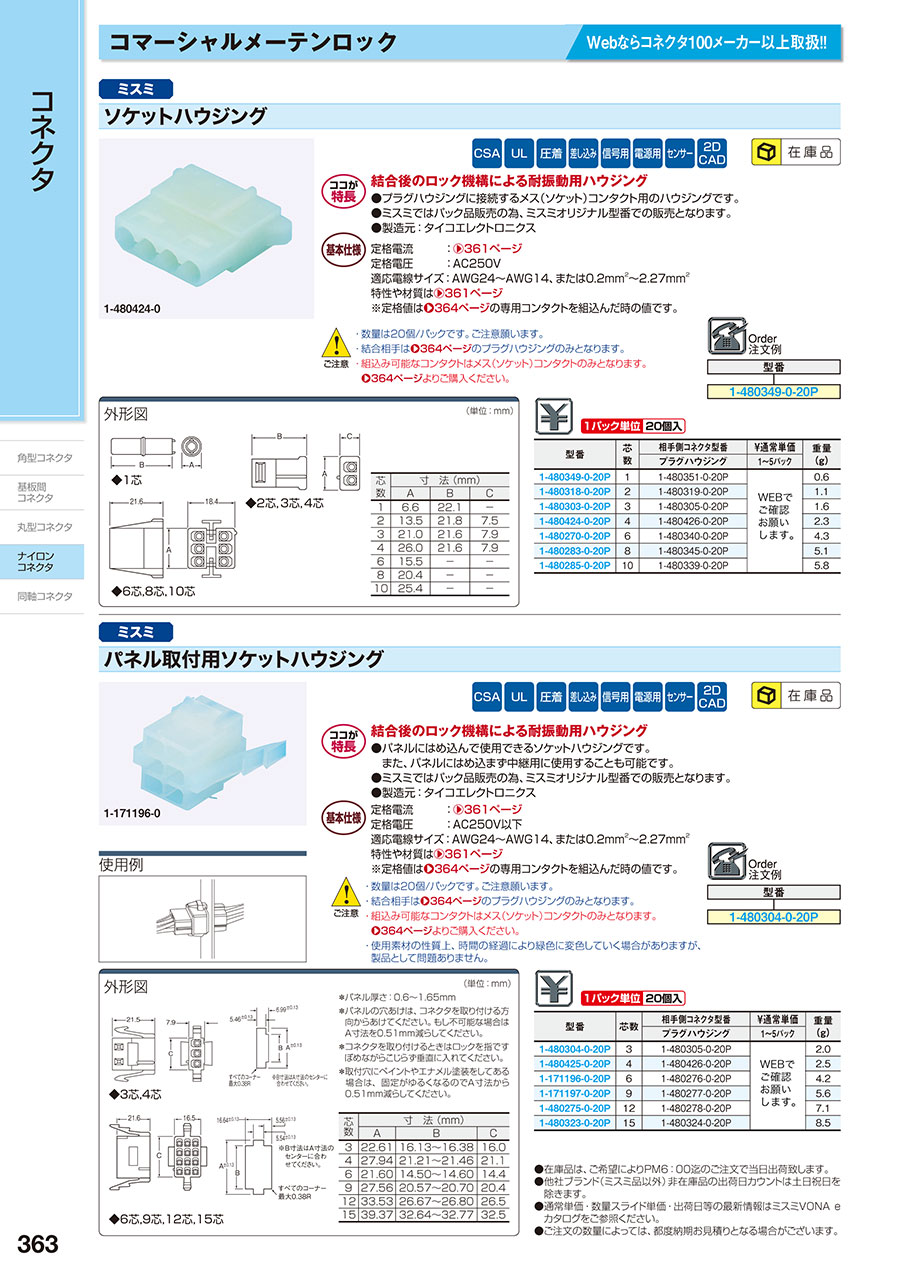

カタログ
