●ダイナミック・DKコネクタは産業機器専用に開発された小型ナイロンコネクタです。従来型の製品よりもハウジングやコンタクトの強度が増していて、ハウジングの種類も豊富であるためFA機器には特に適したコネクタといえます。
●ダイナミック・DKコネクタは電源用、信号用どちらの用途でも使用することができます。
●定格250Vの3100シリーズ、定格600Vの3200シリーズ、定格630Vの5200シリーズを用意しています。
●ダイナミックシリーズとDKシリーズは互換性があるコネクタです。
エレクトロニクス部品技術窓口
【TE】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ コンタクト(D3100/D3200シリーズ兼用)【100個入り】
- 通常単価(税別)
- 2,604円～5,679円
- 税込単価
- 2,864円～6,247円
耐環境性抜群のD3100/D3200兼用コンタクト。1パック100個売り。
詳細情報を確認する未確定：候補が6型番あります。
商品仕様
規格表
| 型式 |
| 175288-2 |
| 型番 | タイプ | 適合電線範囲 | 絶縁被覆外径（mm） | 適合圧着工具 ダイス（P376） | 重量（g） | |
| AWG | 断面積（mm2） | |||||
| 175287-2 | オス （ピン） | 28〜24 | 0.08〜0.2 | 0.8〜1.4 | 90682-2 | 0.21 |
| 175288-2 | 24〜20 | 0.2〜0.5 | AWG24：1.2〜1.6/AWG22〜20：1.7〜2.6 | 90683-2 | 0.22 | |
| 175289-2 | 20〜16 | 0.5〜1.25 | 1.8〜2.8 | 90684-2 | 0.23 | |
| 175216-2 | メス （ソケット） | 28〜24 | 0.08〜0.2 | 0.8〜1.4 | 90682-2 | 0.22 |
| 175217-2 | 24〜20 | 0.2〜0.5 | AWG24：1.2〜1.6/AWG22〜20：1.7〜2.6 | 90683-2 | 0.23 | |
| 175218-2 | 20〜16 | 0.5〜1.25 | 1.8〜2.8 | 90684-2 | 0.24 | |
概要仕様
外形図
単位（mm）
詳細情報
基本情報
耐環境性抜群のD3100/D3200兼用コンタクト。1パック100個売り。
共通仕様
ダイナミック・DK
特長
共通仕様
ハウジングの特長
●ハウジングランス方式の採用
コンタクトのハウジング内蔵後の固定は、通常はコンタクト側のランスがハウジングに引掛りロックされる方式を採用していますが、このコネクタの場合はその逆にハウジングにランスのあるハウジングランス方式を採用しています。そのことによりコンタクトにはランスがないため、作業中や保存時などにコンタクトがからみ合わず、またランスの形状変化などの問題もなくなります。そのためハウジングへの挿入は行いやすく、また安定的であり抜け落ちるようなことがありません。その他、挿入時には確実なロック音があり挿入をしっかり確認することができます。引抜きの際にも引抜専用工具で簡単に引抜くことができます。
コンタクトのハウジング内蔵後の固定は、通常はコンタクト側のランスがハウジングに引掛りロックされる方式を採用していますが、このコネクタの場合はその逆にハウジングにランスのあるハウジングランス方式を採用しています。そのことによりコンタクトにはランスがないため、作業中や保存時などにコンタクトがからみ合わず、またランスの形状変化などの問題もなくなります。そのためハウジングへの挿入は行いやすく、また安定的であり抜け落ちるようなことがありません。その他、挿入時には確実なロック音があり挿入をしっかり確認することができます。引抜きの際にも引抜専用工具で簡単に引抜くことができます。
こじり防止機構の採用
オス（ピン）コネクタ（基板用含む）とメス（ソケット）コネクタの両方にリブ（凸凹）を設けてあり、互いが組み合うようになるため、こじりに対して強い作りになっております。さらにオス（ピン）コネクタとメス（ソケット）コネクタが十分に挿入されハウジング間のガタ付きがなくなってからコンタクトが接触する安全設計になっております。コンタクトの特長
●接点圧について
コンタクトはサブ・ビームの位置により、高接点圧のものと標準接点圧のものとに分かれます。ミスミ標準在庫品は金メッキ品の標準接点圧のものとなります。
コンタクトはサブ・ビームの位置により、高接点圧のものと標準接点圧のものとに分かれます。ミスミ標準在庫品は金メッキ品の標準接点圧のものとなります。
| メッキ | 接点圧タイプ | 接点圧 | 用途 | 挿抜回数 |
|---|---|---|---|---|
| 金 | 標準接点圧 | 150g前後 | 信号、電源用で多芯の挿抜回数の多い回路用 | 500回 |
| 高接点圧 | 250g前後 | 信号、電源、モータ用で振動の多いアプリケーション用 | 500回 | |
| スズ | 高接点圧 | 400g前後 | 信号、電源用で挿抜回数の少ない回路用 | 100回 |
●金メッキコンタクトの良さ
金メッキ、銀メッキの使い分けについては使用する電圧、電流、環境（振動、温度、ガス等）、芯数等によって異なります。
一般に産業機器では金メッキが推奨されます。
金メッキ、銀メッキの使い分けについては使用する電圧、電流、環境（振動、温度、ガス等）、芯数等によって異なります。
一般に産業機器では金メッキが推奨されます。
メッキ種と電気的許容範囲
| 金メッキ | 不確定ゾーン | スズメッキ | メッキなし（参考） | |
|---|---|---|---|---|
| 電圧 | 3V以下 | 3〜30V | 30〜100V | 100V以上 |
| 電流 | 1A以下 | 1〜10A | 1〜10A | 0.1A以上 |
上表からも分かりますように3V、1A以下の場合は必ず金メッキをご使用ください。30V、1A以上の場合はスズメッキの使用も可能となります。またクリーンな環境ではスズメッキの使用も可能ですが、逆に環境が悪い場合、たとえば温度、湿度が高い、ガスの影響が考えられる、振動が多い、抜き挿しが多い等の場合は必ず金メッキをお使いください。
●タブ／リセ接触方式の採用
オス側を板状のタブ方式にして、またメス側をそれを受けるリセ方式（平板を受ける形状）にしているため、こじりに強い構造になっています。そして接触は3点接触方式を採用しているため、信頼性の高い接続を行うことができます。
3点接触方式オス側を板状のタブ方式にして、またメス側をそれを受けるリセ方式（平板を受ける形状）にしているため、こじりに強い構造になっています。そして接触は3点接触方式を採用しているため、信頼性の高い接続を行うことができます。
簡単な挿入、抜取り
コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。
共通仕様（3100シリーズ、3200シリーズ）
材質／仕上
コネクタの挿入時はコネクタを押し込むだけで簡単に行え、また確実なロック音がし、さらに嵌合確認ラインを設けてあるため両方で嵌合の確認ができます。また引抜時はハウジング両サイドの2点のロックレバーをつまむだけで簡単に引抜くことができます。| 種類 | 材質 | 仕上げ |
|---|---|---|
| メスコンタクト | 銅合金 | 光沢錫めっきおよびニッケル下地金めっき |
| オスコンタクト | ||
| ハウジング | UL94V-0、ガラス繊維補強ポリエステル（PBT）、PPS（SMTタイプ）、黒色 | |
組み合せ方法
※ダイナミックシリーズとDKシリーズは互換性のあるコネクタです。
適用電線サイズ
| AWG | 導体断面積（mm2） | |
|---|---|---|
| サイズ | 28〜16 | 0.08〜1.25 |
仕様
| 項目 | D3100シリーズ | D3200シリーズ |
|---|---|---|
| 定格電圧 | AC／DC250V以下 | AC／DC600V以下 |
| 定格電流＊ | 1芯：12A | |
| 3芯：15A | ||
| 6芯：10A | ||
| 16芯：8A | ||
| （AWG16電線使用時） | ||
| 耐電圧 | AC1500V／1分間 | AC2200V／1分間 |
| 接触抵抗 | 10mΩ以下 | |
| 使用温度範囲 | −55℃〜＋105℃s | |
| 絶縁抵抗 | 1000MΩ以上 | |
| 挿抜力（1芯あたり） | 挿入500g以下，抜去：30g以上 | |
| コンタクト保持力 | 49N以上 | |
| 温度上昇（定格時） | 30℃以下 | |
| 耐久性 | 挿抜500回（100mm/分）の後接触抵抗10ｍΩ以下 | |
＊定格電流値は1芯あたりの電流値です。よって6芯の場合はコネクタ全体で60Aの電流が流せるということになります。ただし、芯数が増えるごとに1芯あたりの許容電流値は減少しますのでご注意ください。また左表にない芯数のときは下表の電流曲線を参照してください。
定格
| 規格／シリーズ | 3100シリーズ（3.81mmピッチ） | 3200シリーズ（5.08mmピッチ） | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格電圧 | 定格電流 | 定格温度 | 定格電圧 | 定格電流 | 定格温度 | |||||||||||||||||||||||||||||||||||||
| AMP規格 108-5349 | 250V | （下表参照） | −55℃〜＋105℃ | 600V （コネクタ単体時） | （下表参照） | −55℃〜＋105℃ | ||||||||||||||||||||||||||||||||||||
| UL File No.E28476 （Recognized Component） | 使用機器の要求 条件によって 決められる | 使用機器の要求 条件によって 決められる | — | 使用機器の要求 条件によって 決められる | 使用機器の要求 条件によって 決められる | — | ||||||||||||||||||||||||||||||||||||
| CSA Report No. LR7189 | 250V | 8A,MAX | — | 250V | 8A,MAX | — | ||||||||||||||||||||||||||||||||||||
| TÜV Licence No. R9151488 （VDE0627） IP保護,IP-00 過電圧分類（II） 繰り返し挿入 引抜回数50回 | 250V |
| −20℃〜＋105℃ | 500V |
| −20℃〜＋105℃ | ||||||||||||||||||||||||||||||||||||
共通仕様（5200シリーズ）
仕様
| 定格電圧 | AC/DC 630V |
|---|---|
| 定格電流 | max 30A（表A参照） |
| 耐電圧 | AC3000V（1分間） |
| 絶縁抵抗 | 1000MΩ以上 |
| 接触抵抗 | 2mΩ以下 |
| 適用電線範囲 | AWG16〜10（1.23〜5.50mm2） |
| 適合電線絶縁被覆外径 | 3.0〜5.2mm |
| 使用温度範囲 | −55〜＋105℃ |
| 適合パネル厚さ | 1.6〜2.4mm±0.1 |
| 使用電線サイズ（AWG） | 10 | 12 | 14 | 16 |
|---|---|---|---|---|
| 電流（アンペア） | 30 | 25 | 19 | 16 |
材質／仕上
| 種類 | 材質 | 仕上げ |
|---|---|---|
| メスコンタクト | 銅合金 | ニッケル下地金めっき およびニッケル下地に銀めっき |
| オスコンタクト | ||
| ハウジング | UL94V-0、ガラス繊維補強ポリエステル（PBT）黒色 | |
組合せ方法
※ダイナミックシリーズとDKシリーズは互換性のあるコネクタです。
【互換表】
| 3100シリーズ | |
|---|---|
| D3100 | DK3100 |
| 1-178288-3-20P | MDK-3100S-03R-20P |
| 1-178288-5-20P | MDK-3100S-05R-20P |
| 178289-3-20P | MDK-3100D-06R-20P |
| 178289-5-20P | MDK-3100D-10R-20P |
| 1-177648-3-20P | MDK-3100S-03F-20P |
| 1-177648-5-20P | MDK-3100S-05F-20P |
| 178964-3-20P | MDK-3100D-06F-20P |
| 178964-5-20P | MDK-3100D-10F-20P |
| 1-178802-3-20P | MDK-3100S-03P-20P |
| 1-178802-5-20P | MDK-3100S-05P-20P |
| 178803-3-20P | MDK-3100D-06P-20P |
| 178803-5-20P | MDK-3100D-10P-20P |
| 3200シリーズ | |
| D3200 | DK3200 |
| 1-178128-2-20P | MDK-3200S-02R-20P |
| 1-178128-3-20P | MDK-3200S-03R-20P |
| 1-178128-4-20P | MDK-3200S-04R-20P |
| 1-179552-2-20P | MDK-3200S-02F-20P |
| 1-179552-3-20P | MDK-3200S-03F-20P |
| 1-179552-4-20P | MDK-3200S-04F-20P |
| 1-179553-2-20P | MDK-3200S-02P-20P |
| 1-179553-3-20P | MDK-3200S-03P-20P |
| 1-179553-4-20P | MDK-3200S-04P-20P |
| 5200シリーズ | |
|---|---|
| D5200 | DK5200 |
| 1-179958-2-10P | MDK-5200S-02R-10P |
| 1-179958-3-10P | MDK-5200S-03R-10P |
| 1-353046-2-10P | MDK-5200S-02F-10P |
| 1-353046-3-10P | MDK-5200S-03F-10P |
| 5200コンタクト | |
|---|---|
| D5200 | DK5200 |
| 917804-2 | MDK-5TABSLP1-100P |
| 316040-2 | MDK-5RECSLP1-100P |
| 917805-2 | MDK-5TABMLP1-100P |
| 316041-2 | MDK-5RECMLP1-100P |
| 3100／3200共通コンタクト | |
|---|---|
| D3100／D3200 | DK3100／DK3200 |
| 175287-2 | MDK-3TABSLP1-100P |
| 175288-2 | MDK-3TABMLP1-100P |
| 175289-2 | MDK-3TABLLP1-100P |
| 175216-2 | MDK-3RECSLP1-100P |
| 175217-2 | MDK-3RECMLP1-100P |
| 175218-2 | MDK-3RECLLP1-100P |

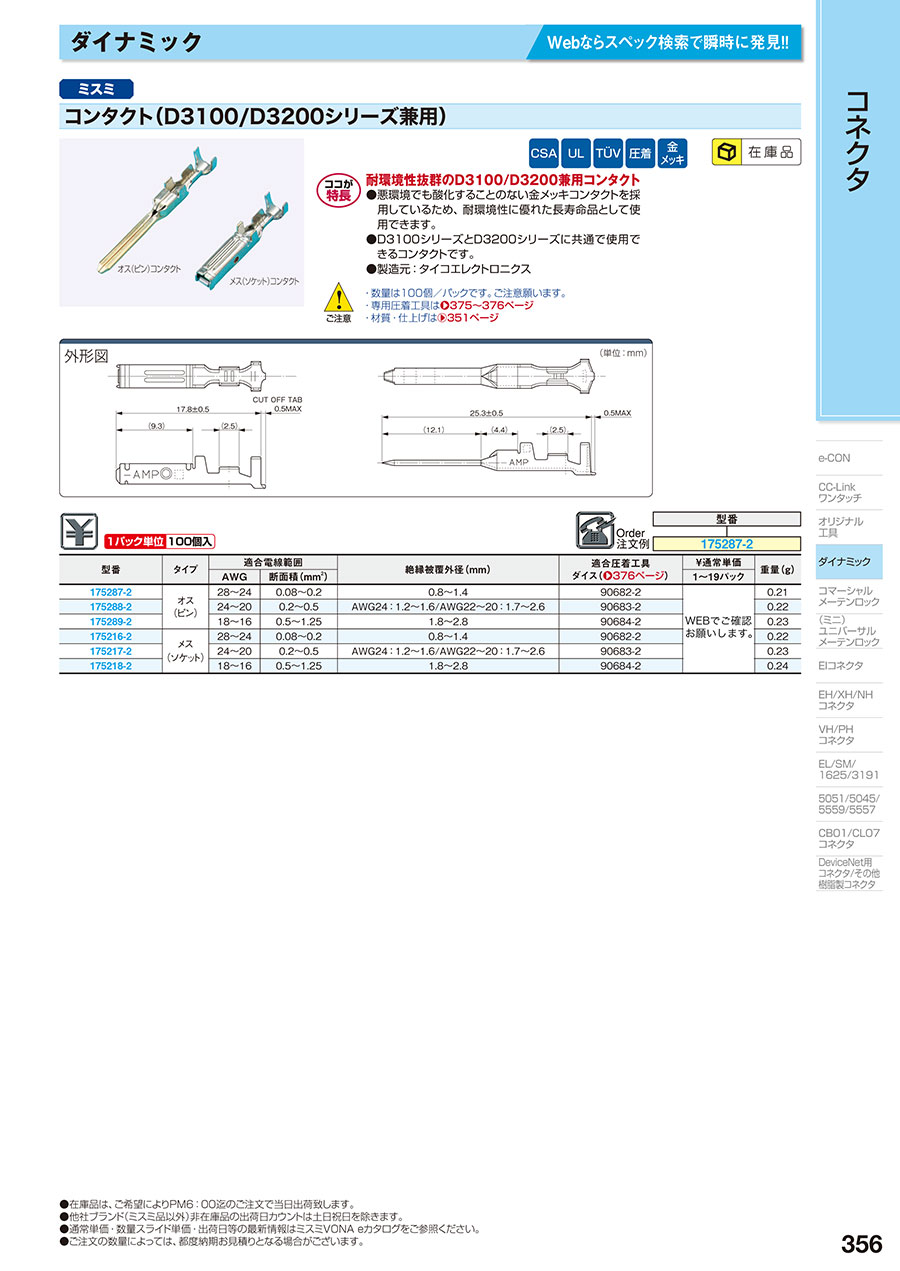

カタログ
