RCAプラグ&ジャック【5個入り】

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): 588円～823円

税込単価: 647円～905円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

変換アダプタ（異種タイプコネクタ間）

4.9

通常価格(税別)： 431円 (税込価格：474円)

通常出荷日：在庫品1日目

オーディオ機器やビデオ機器、ゲーム機器などに幅広く使用されているコネクタです。

詳細情報を確認する

規格・仕様：

ハンダ
ニッケルメッキ
差し込み

形状
ストレート
シリーズ
その他
許容電圧 (V)
12
電線接続方法
ハンダ
シリーズ詳細
RCA
芯数
1
許容電流 (A)
1
保護機能（耐環境性）
無
結線方法
ストレート結線

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

MR-599-Y-5P

1パック

5個入り

型式	タイプ	色	重量(g)／個
型式	タイプ	色	重量(g)／個
MR-569M-W-5P	中継ソケット	白	2.0
MR-569M-Y-5P		黄	2.0
MR-569M-B-5P		黒	2.0
MR-599-W-5P	パネルマウント	白	2.5
MR-599-Y-5P		黄	2.5
MR-599-R-5P		赤	2.5
MR-599-B-5P		黒	2.5

概要仕様

外形図

（単位：mm）
RCA中継ジャック
RCAプラグ&ジャック概要仕様2

RCAパネルマウントジャック

パネルカット寸法

仕様

項目	内容
定格電圧	DC12V
定格電流	1A
適合電線サイズ	φ4.8mmまたはAWG20まで
耐熱温度	ー20℃～+70℃

型番リスト

表示件数

型番

用途	適用ピン・コンタクト	形状詳細	カバー色	RoHS?	最小発注数量

ケーブル対ケーブル	メス(ソケット)	ジャック（メス）	黒	-	1パック 5個入り
ケーブル対ケーブル	メス(ソケット)	ジャック（メス）	白	-	1パック 5個入り
ケーブル対ケーブル	メス(ソケット)	ジャック（メス）	黄	-	1パック 5個入り
ケーブル対パネルマウント	メス(ソケット)	バルクジャック（メス）	黒	-	1パック 5個入り
ケーブル対パネルマウント	メス(ソケット)	バルクジャック（メス）	赤	-	1パック 5個入り
ケーブル対パネルマウント	メス(ソケット)	バルクジャック（メス）	黄	10	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

588円 ( 647円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
588円 ( 647円 )	在庫品1日目当日出荷可能
706円 ( 777円 )	在庫品1日目当日出荷可能
672円 ( 739円 )	在庫品1日目当日出荷可能
823円 ( 905円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

オーディオ機器やビデオ機器、ゲーム機器などに幅広く使用されているコネクタです。

ご注意

【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

【ココが特長】
●オーディオ機器、ビデオ機器等に幅広く使用されている直径3.2mmコンタクトのコネクタです。
【ご注意】
・ステレオ音声用の場合一般的に赤は右、白は左、黒はモノラル音声、黄色は映像用に色分けされます。
・RCAコネクタにインピーダンスはありません。

[ M ]材料・仕上

項目		材質	仕上
コンタクト		黄銅	ニッケルメッキ
本体
	中継コネクタ	ABS樹脂	—
	パネルマウント	ポリカーボネイト	—

カタログ

商品TOP

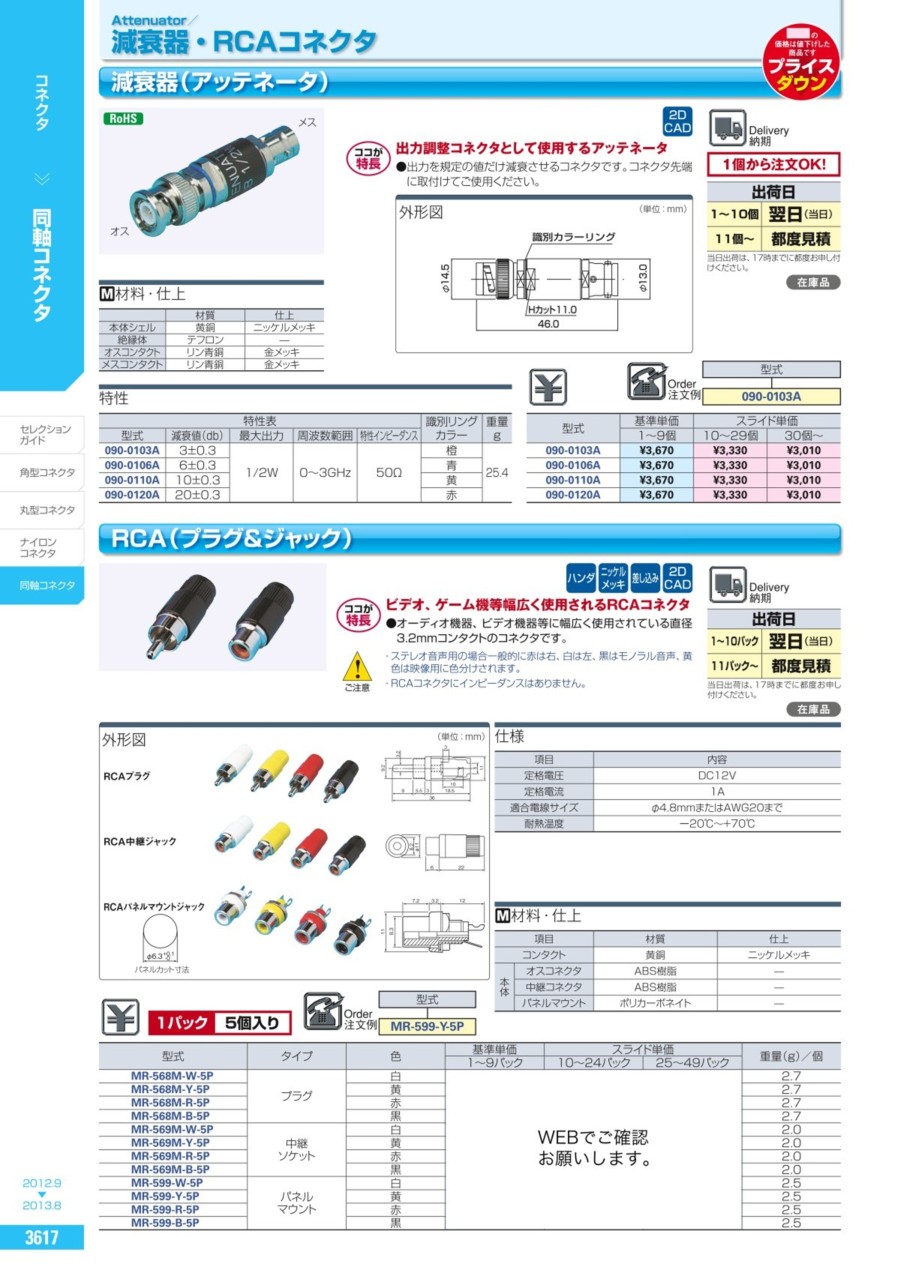

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
