エレクトロニクス部品技術窓口
終端抵抗器(ターミナル)・防塵キャップ
未確定：候補が9型番あります。
商品仕様
規格表
| 型式 |
| BNC-P-50TN |
| 型式 | インピーダンス | 周波数範囲 | V.S.W.R. | 最大出力 | 重量 |
| Ω | DC～ | 以下 | W | g | |
| 090-0520 | 75Ω | 0.6GHz | 1.2 | 1/2 | 13.3 |
| MF70P0-US7 | 75Ω | 1GHz | 1.46 | 1/2 | 12.5 |
| BNC-P-50TN | 50Ω | 0.6GHz | 1.2 | 1 | 14 |
| MF70P0-US5 | 50Ω | 4GHz | 1.3 | 1/2 | 12.5 |
| 900-SL59A | 50Ω | 18GHz | 1.23 | 1/4 | 2.8 |
| 090-2001 | 50Ω | 2.0GHz | 1.1 | 1/2 | 44 |
| BNC-PC | — | — | — | — | 9.5 |
| MFBNC-CAP | — | — | — | — | 9.5 |
| BTNC-CAP | — | — | — | — | 0.4 |
概要仕様
（単位：mm）| BNC型75Ω用ターミナル | BNC型75Ω用ターミナル | BNC型50Ω用ターミナル | BNC型50Ω用ターミナル | SMA型50Ω用ターミナル | N型50Ω用ターミナル |
| 090-0520 | MF70P0-US7 | BNC-P-50TN | MF70P0-US5 | 900-SL59A | 090-2001 |
| オス | オス | オス | オス | オス | オス |
 |  |  |  |  |  |
| BNC防塵キャップ（チェーン付き） | BNC防塵キャップ（チェーン付き） | BNC/TNC両用防塵キャップ | |||
| BNC-PC | MFBNC-CAP | BTNC-CAP | |||
| オス | オス | 材質：塩化ビニル | |||
 |  |  | |||
| ジャック（メス）用 | ジャック（メス）用 | ジャック（メス）用 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,307円 ( 1,438円 ) | 在庫品1日目当日出荷可能 |
2,279円 ( 2,507円 ) | 在庫品1日目当日出荷可能 |
3,240円 ( 3,564円 ) | 在庫品1日目当日出荷可能 |
637円 ( 701円 ) | 在庫品1日目当日出荷可能 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
103円 ( 113円 ) | 在庫品1日目当日出荷可能 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
681円 ( 749円 ) | 在庫品1日目当日出荷可能 |
395円 ( 435円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コネクタ未接続時の機器内特性インビーダンスを一定に保たせるコネクタで、性能を向上させることができます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●終端抵抗器は、コネクタ未接続時の機器内の特性インピーダンスを一定に保たせるコネクタ。
●終端抵抗器は、コネクタ未接続時の機器内の特性インピーダンスを一定に保たせるコネクタ。
[ M ]材料・仕上
| 材質 | 仕上 | |
| 本体シェル | 黄銅(SMA：ステンレス) | ニッケルメッキ(SMA：金メッキ) |
| 絶縁体 | ふっ素樹脂 | — |
| オスコンタクト | 黄銅 | 金メッキ |
| メスコンタクト | リン青銅 | 金メッキ |

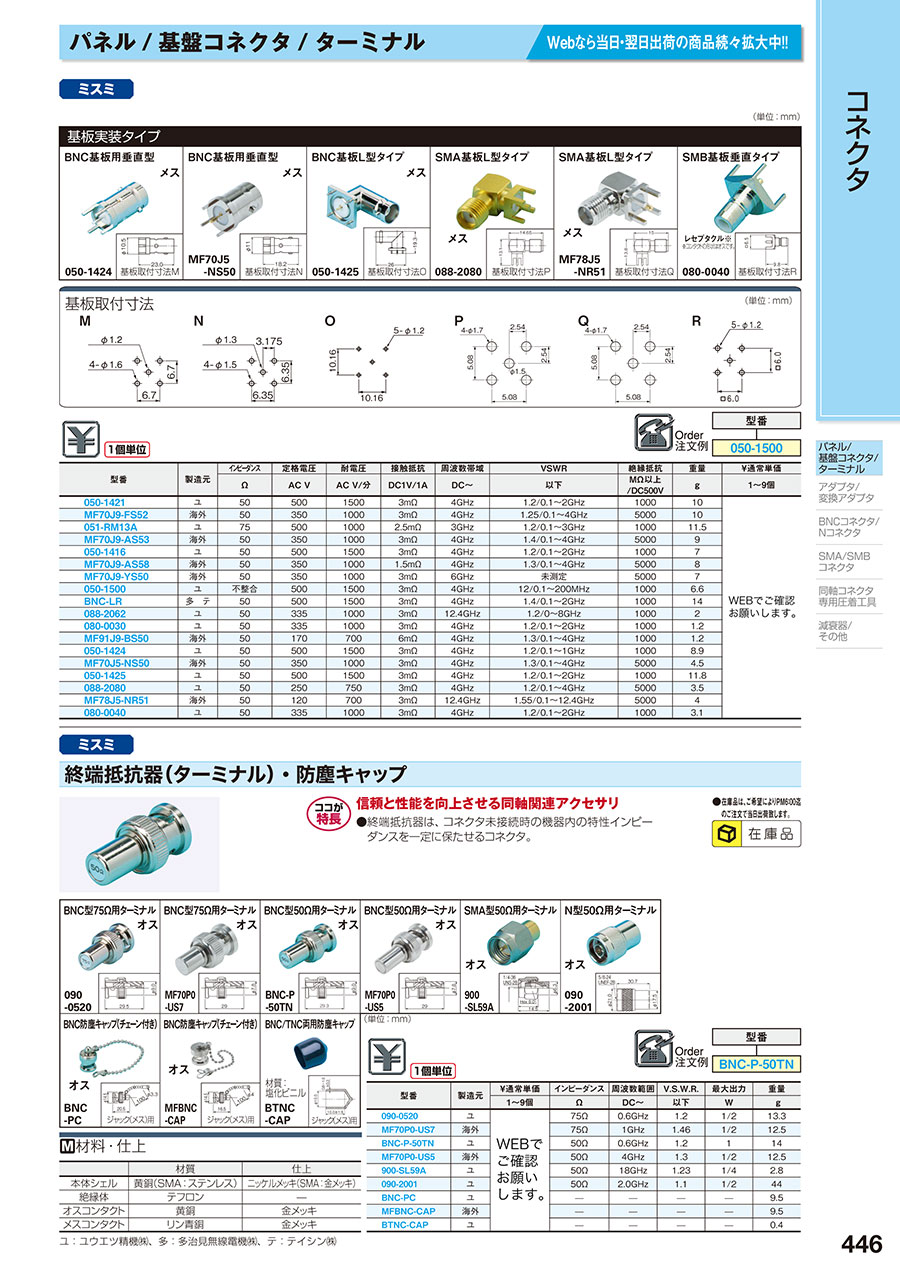

カタログ
終端抵抗器(ターミナル)・防塵キャップのレビュー
BNC端子台の未使用コネクタ保護
5
5.02016/09/19
他チャンネルのBNC端子台を製作した際に、未使用(予備)コネクタの保護用として使用。金属製に比べて圧倒的に安価なのと、密...もっと読む
1人が参考にしています。
未使用BNCの保護
5
5.02018/07/19
終端抵抗型と単純な鎖付キャップ型の両方を購入しました。終端抵抗型は長さが少し長めなので保護用には向かず別の機器の終端に利...もっと読む
0人が参考にしています。
