減衰器(アッテネータ)
- 種類
- その他
- 材質
- 銅合金
- 色
- 銀
- 最大出力 (W)
- 1/2
- 周波数範囲 (GHz)
- DC～3
- 特性インピーダンス (Ω)
- 50
- 材質詳細
- 黄銅
- 商品種類
- 減衰器（アッテネータ）
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
閲覧中の商品と併せてご検討ください
－閉じる
090-0120Aの仕様・寸法情報
種類
その他
材質
銅合金
色
銀
減衰値(db)
20±0.3
最大出力(W)
1/2
周波数範囲(GHz)
DC～3
特性インピーダンス(Ω)
50
識別ｶﾗｰﾘﾝｸﾞ
赤
材質詳細
黄銅
商品種類
減衰器（アッテネータ）
商品仕様
規格表
| 型式 |
| 090-0103A |
| 特性表 | 識別リング カラー | 重量 g | ||||
| 型番 | 減衰値（db） | 最大出力 | 周波数範囲 | 特性インピーダンス | ||
| 090-0103A | 3±0.2 | 1/2W | 0〜3GHz | 50Ω | 橙 | 25.4 |
| 090-0106A | 6±0.3 | 青 | ||||
| 090-0110A | 10±0.3 | 黄 | ||||
| 090-0120A | 20±0.3 | 赤 | ||||
概要仕様
外形図 | （単位：mm） | |
 | ||
詳細情報
基本情報
【仕様】
・出力調整コネクタとして使用するアッテネータ
・コネクタ先端に取付けてご使用ください。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
【ココが特長】
出力調整コネクタとして使用するアッテネータ
●出力を規定の値だけ減衰させるコネクタです。
コネクタ先端に取付けてご使用ください。
出力調整コネクタとして使用するアッテネータ
●出力を規定の値だけ減衰させるコネクタです。
コネクタ先端に取付けてご使用ください。
[ M ]材料・仕上
| 材質 | 仕上 | |
| 本体シェル | 黄銅 | ニッケルメッキ |
| 絶縁体 | ふっ素樹脂 | — |
| オスコンタクト | リン青銅 | 金メッキ |
| メスコンタクト | リン青銅 | 金メッキ |

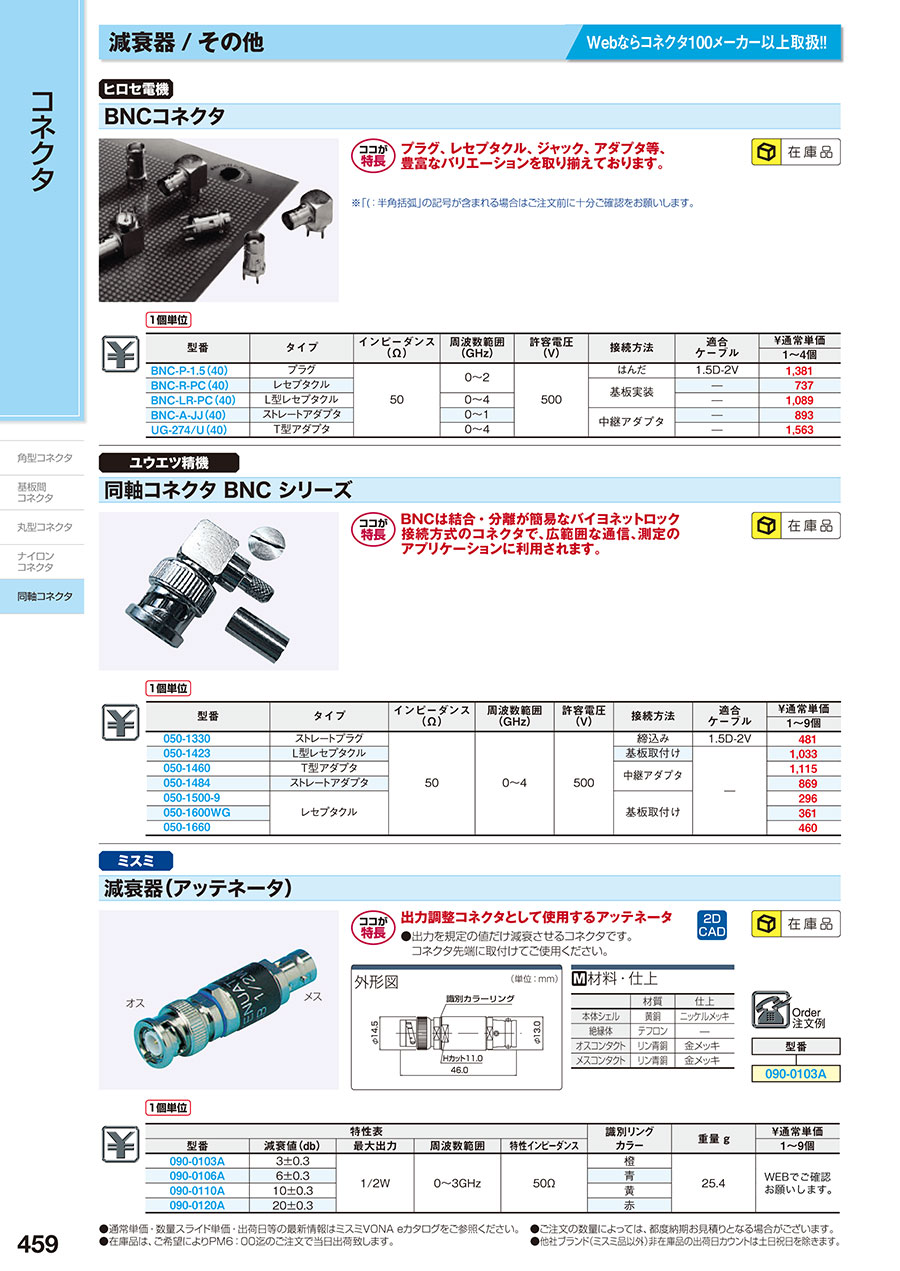

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
減衰器(アッテネータ)の型番090-0120Aのページです。
型番090-0120Aに関する仕様情報を記載しております。
減衰器(アッテネータ)のレビュー
信号入力回路の過入力保護の為
2
2.02020/01/06
信号入力回路の過入力保護の為に使用しました、価格も安く性能もOKなのですが、5本購入したところ、4本納期がかかるとの事、...もっと読む
4人が参考にしています。
研究用の部品として
4
4.02019/05/14
他の商品とスペックや価格などを比較して選定しました。数種類を購入して使用していますが、性能は想定通りで特に気になる点はあ...もっと読む
2人が参考にしています。
