中継アダプタ（同種タイプコネクタ間）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が34型番あります。
商品仕様
規格表
| 型式 |
| 050-1440 |
| 型式 | 種類 | 取付方法 | 形状 | タイプ(＊1) | 定格電圧 | 耐電圧 | 絶縁抵抗 | 接触抵抗 | 周波数帯域 | VSWR | インピーダンス | 重量 |
| AC V | AC V／分 | MΩ以上／DC500V | DC1V/1A | ＧＨｚ (DC〜) | 以下 | Ω | g | |||||
| 050-1440 | BNC | 中継 | ストレート | P - P | 500 | 1500 | 1000 | 3mΩ | 4 | 1.2/0.1〜1GHz | 50 | 18 |
| MF70B8-NS5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 1.25/0.1〜4GHz | 50 | 16 | ||||
| BNC-SA-JJ | J - J | 500 | 1000 | 1000 | 3mΩ | 4 | 1.1/0.1〜2GHz | 50 | 20 | |||
| MF70G8-NS5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 1.5/0.1〜4GHz | 50 | 11 | ||||
| BNC-TA-JJJ | T分岐 | J - J - J | 500 | 1500 | 1000 | 3mΩ | 2 | 未測定 | 50 | 12.2 | ||
| MF70H8-NT5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 2.3/0.1〜4GHz | 50 | 15 | ||||
| BNC-TA-JPJ | J - P - J | 500 | 1500 | 1000 | 3mΩ | 4 | 未測定 | 50 | 18.1 | |||
| MF70K8-NT5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 2.3/0.1〜4GHz | 50 | 20 | ||||
| 050-1480 | アングル | P - J | 500 | 1500 | 1000 | 3mΩ | 4 | 1.2/0.1〜2GHz | 50 | 15.3 | ||
| MF70E8-NR5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 1.25/0.1〜4GHz | 50 | 21 | ||||
| MF70E8-NS5 | ストレート | 350 | 1000 | 5000 | 1.5mΩ | 4 | 1.25/0.1〜4GHz | 50 | 14 | |||
| RCA-A-JJ | RCA | J - J | 30 | 500 | 100 | 20mΩ | 規定せず | 未測定 | 不整合 | 6 | ||
| 088-6050 | SMA | P - P | 330 | 1000 | 5000 | 3mΩ | 12.4 | 1.2/0.1〜12.4GHz | 50 | 5 | ||
| MF78B8-NS5 | 120 | 700 | 5000 | 3mΩ | 18 | 1.3/0.1〜18GHz | 50 | 4 | ||||
| 088-6040 | J - J | 330 | 1000 | 5000 | 3mΩ | 12.4 | 1.05+0.01F /0.1〜12.4GHz | 50 | 2.3 | |||
| MF78G8-NS5 | 120 | 700 | 5000 | 6mΩ | 18 | 1.3/0.1〜18GHz | 50 | 3 | ||||
| MF78E8-NR5 | アングル | P - J | 120 | 700 | 5000 | 3mΩ | 18 | 1.6/0.1〜18GHz | 50 | 6 | ||
| MF78E8-NS5 | ストレート | 120 | 700 | 5000 | 3mΩ | 18 | 1.3/0.1〜18GHz | 50 | 5 | |||
| MF73B8-NS5 | N | P - P | 350 | 1000 | 5000 | 3mΩ | 11 | 1.35/0.1〜11GHz | 50 | 49 | ||
| MF73B8-NR5 | アングル | 350 | 1000 | 5000 | 3mΩ | 11 | 1.3/0.1〜11GHz | 50 | 74 | |||
| MF73G8-NS5 | ストレート | J - J | 350 | 1000 | 5000 | 3mΩ | 11 | 1.3/0.1〜11GHz | 50 | 44 | ||
| MF73E8-NR5 | アングル | P - J | 350 | 1000 | 5000 | 3mΩ | 11 | 1.4/0.1〜11GHz | 50 | 70 | ||
| MF73G8-NR5 | J - J | 350 | 1000 | 1000 | 3mΩ | 11 | 1.45/0.1〜11GHz | 50 | 66 | |||
| MF70G8-YS5 | BNC | パネル | ストレート | J - BJ | 350 | 1000 | 5000 | 3mΩ | 4 | 1.3/0.1〜4GHz | 50 | 11.5 |
| BNC-BA-JJ | 500 | 1000 | 1000 | 3mΩ | 4 | 1.2/0.1〜2GHz | 50 | 22 | ||||
| MF70G8-AS5 | 350 | 1000 | 5000 | 1.5mΩ | 4 | 1.3/0.1〜4GHz | 50 | 15 | ||||
| BNC-PA-JJ | J - PJ | 500 | 1000 | 1000 | 3mΩ | 4 | 1.2/0.1〜2GHz | 50 | 13 | |||
| MF78G8-CS5 | SMA | J - BJ | 120 | 1000 | 5000 | 6mΩ | 18 | 1.25/0.1〜18GHz | 50 | 5 | ||
| 088-6060 | J - PJ | 330 | 1000 | 5000 | 4mΩ | 18 | 1.05+0.01F /0.1〜18GHz | 50 | 4 | |||
| MF78G8-FS5 | 120 | 700 | 5000 | 6mΩ | 18 | 1.3/0.1〜18GHz | 50 | 5 | ||||
| MF73G8-CS5 | N | J - BJ | 350 | 1000 | 5000 | 3mΩ | 11 | 1.4/0.1〜11GHz | 50 | 48 | ||
| F-PA-JJ | F | 150 | 500 | 5000 | 5mΩ | 3 | 1.3/0.3〜3GHz | 75 | 7.3 |

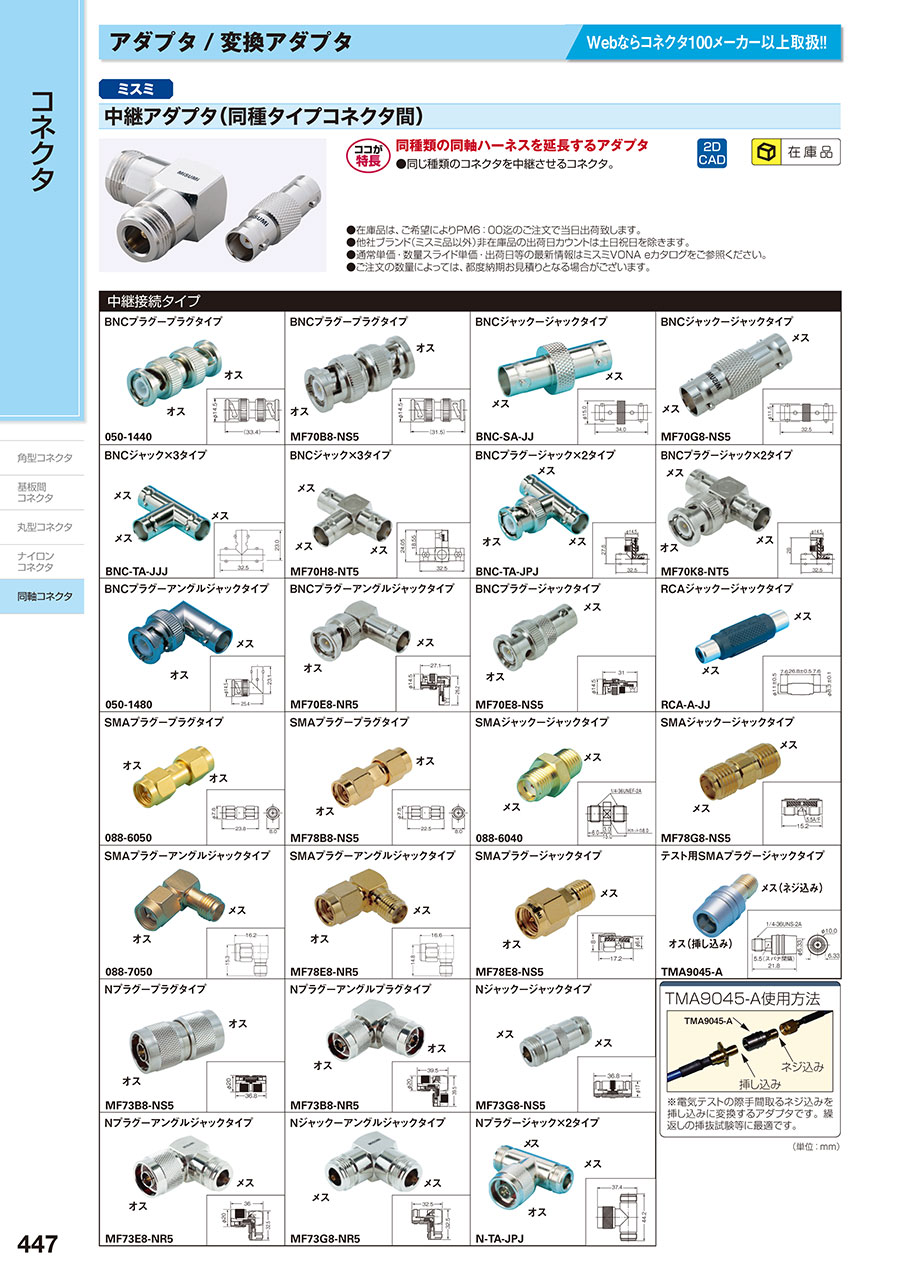

概要仕様
中継接続タイプ
| BNCプラグ-プラグタイブ 050-1440  | BNCプラグ-プラグタイブ MF70B8-NS5  | BNCジャック-ジャックタイプ BNC-SA-JJ  | BNCジャック-ジャックタイプ MF70G8-NS5  |
| BNCジャック×3タイプ BNC-TA-JJJ  | BNCジャック×3タイプ MF70H8-NT5  | BNCプラグ-ジャック×2タイプ BNC-TA-JPJ  | BNCプラグ-ジャック×2タイプ MF70K8-NT5  |
| BNCプラグ-アングルジャックタイプ 050-1480  | BNCプラグ-アングルジャックタイプ MF70E8-NR5  | BNCプラグ-ジャックタイプ MF70E8-NS5  | RCAジャック-ジャックタイプ RCA-A-JJ  |
| SMAプラグ-プラグタイプ 088-6050  | SMAプラグ-プラグタイプ MF78B8-NS5  | SMAジャック-ジャックタイプ 088-6040  | SMAジャック-ジャックタイプ MF78G8-NS5  |
| SMAプラグ-アングルジャックタイプ MF78E8-NR5  | SMAプラグ-ジャックタイプ MF78E8-NS5  | Nプラグ-プラグタイプ MF73B8-NS5  | Nプラグ-アングルプラグタイプ MF73B8-NR5  |
| Nジャック-ジャックタイプ MF73G8-NS5  | Nプラグ-アングルジャックタイプ MF73E8-NR5  | ||
| Nジャック-アングルジャックタイプ MF73G8-NR5  |
パネル取付けタイプ
| BNCジャック-絶縁バルクジャックタイプ MF70G8-YS5 | BNCジャック-バルクジャックタイプ BNC-BA-JJ | BNCジャック-バルクジャックタイプ MF70G8-AS5 | |||||
 | 板厚Max 5.2mm パネルカット寸法B |  | 板厚Max 7.0mm パネルカット寸法B |  | 板厚Max 5.6mm パネルカット寸法B | ||
| BNCジャック-パネルジャックタイプ BNC-PA-JJ | SMAジャック-バルクジャックタイプ MF78G8-CS5 | SMAジャック-パネルジャックタイプ 088-6060 | SMAジャック-パネルジャックタイプ MF78G8-FS5 | ||||
 |  パネルカット寸法C |  | 板厚Max 5.5mm パネルカット寸法D |  |  パネルカット寸法E |  |  パネルカット寸法E |
| Nジャック-バルクジャックタイプ MF73G8-CS5 | Fジャック-バルクジャックタイプ F-PA-JJ | （単位：mm） | |||||
 | 板厚Max 6.5mm パネルカット寸法F |  | 板厚Max 10.5mm パネルカット寸法G | ||||
パネルカット寸法
（単位：mm）
上記図面Ｆは下記が正となります。ご不便をかけており申し訳ございませんがご確認よろしくお願い申し上げます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
660円 ( 726円 ) | 在庫品1日目当日出荷可能 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
2,462円 ( 2,708円 ) | 在庫品1日目当日出荷可能 |
2,860円 ( 3,146円 ) | 在庫品1日目当日出荷可能 |
2,546円 ( 2,801円 ) | 在庫品1日目当日出荷可能 |
1,178円 ( 1,296円 ) | 在庫品1日目当日出荷可能 |
1,226円 ( 1,349円 ) | 在庫品1日目当日出荷可能 |
914円 ( 1,005円 ) | 在庫品1日目当日出荷可能 |
661円 ( 727円 ) | 在庫品1日目当日出荷可能 |
847円 ( 932円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
423円 ( 465円 ) | 在庫品1日目当日出荷可能 |
485円 ( 534円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
324円 ( 356円 ) | 在庫品1日目当日出荷可能 |
767円 ( 844円 ) | 在庫品1日目当日出荷可能 |
723円 ( 795円 ) | 在庫品1日目当日出荷可能 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
997円 ( 1,097円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
1,365円 ( 1,502円 ) | 在庫品1日目当日出荷可能 |
726円 ( 799円 ) | 在庫品1日目当日出荷可能 |
510円 ( 561円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
559円 ( 615円 ) | 在庫品1日目当日出荷可能 |
812円 ( 893円 ) | 在庫品1日目当日出荷可能 |
563円 ( 619円 ) | 在庫品1日目当日出荷可能 |
467円 ( 514円 ) | 在庫品1日目当日出荷可能 |
590円 ( 649円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 在庫品1日目当日出荷可能 |
6,616円 ( 7,278円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
同じ種類のコネクタを中継させ、同軸ハーネスを延長するためのアダプタです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
【ココが特長】
●同じ種類のコネクタを中継させるコネクタ。
●同じ種類のコネクタを中継させるコネクタ。
2012年カタログにてMF73G8-CS5のパネルカット寸法図に誤りがございました。
縦が13.7、横が16.1となります。本ページの図面参照願います。
縦が13.7、横が16.1となります。本ページの図面参照願います。
