エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が17型番あります。
パネルマウント・基板実装タイプ
規格・仕様：
- ハンダ
- その他規格（MIL）
- ○
- 電線接続方法
- ハンダ
- 保護機能(耐環境性)
- 無
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
商品仕様
規格表
| 型式 |
| 050-1500 |
| 型式 | インピーダンス | 定格電圧 | 耐電圧 | 接触抵抗 | 周波数帯域 | VSWR | 絶縁抵抗 | 重量 |
| Ω | AC V | AC V/分 | DC1V/1A | DC〜 | 以下 | MΩ以上 /DC500V | g | |
| 050-1421 | 50 | 500 | 1500 | 3mΩ | 4GHz | 1.2/0.1〜2GHz | 1000 | 10 |
| MF70J9-FS52 | 50 | 350 | 1000 | 3mΩ | 4GHz | 1.25/0.1〜4GHz | 5000 | 10 |
| 051-RM13A | 75 | 500 | 1000 | 2.5mΩ | 3GHz | 1.2/0.1〜3GHz | 1000 | 11.5 |
| MF70J9-AS53 | 50 | 350 | 1000 | 3mΩ | 4GHz | 1.4/0.1〜4GHz | 5000 | 9 |
| 050-1416 | 50 | 500 | 1500 | 3mΩ | 4GHz | 1.2/0.1〜2GHz | 1000 | 7 |
| MF70J9-AS58 | 50 | 350 | 1000 | 1.5mΩ | 4GHz | 1.3/0.1〜4GHz | 5000 | 8 |
| MF70J9-YS50 | 50 | 350 | 1000 | 3mΩ | 6GHz | 未測定 | 5000 | 7 |
| 050-1500 | 不整合 | 500 | 1500 | 3mΩ | 4GHz | 12/0.1〜200MHz | 1000 | 6.6 |
| BNC-LR | 50 | 500 | 1500 | 3mΩ | 4GHz | 1.4/0.1〜2GHz | 1000 | 14 |
| 088-2062 | 50 | 335 | 1000 | 3mΩ | 12.4GHz | 1.2/0〜8GHz | 1000 | 2 |
| 080-0030 | 50 | 335 | 1000 | 3mΩ | 4GHz | 1.2/0.1〜2GHz | 1000 | 1.2 |
| MF91J9-BS50 | 50 | 170 | 700 | 6mΩ | 4GHz | 1.3/0.1〜4GHz | 1000 | 1.2 |
| 050-1424 | 50 | 500 | 1500 | 3mΩ | 4GHz | 1.2/0.1〜1GHz | 1000 | 8.9 |
| MF70J5-NS50 | 50 | 350 | 1000 | 3mΩ | 4GHz | 1.3/0.1〜4GHz | 5000 | 4.5 |
| 050-1425 | 50 | 500 | 1500 | 3mΩ | 4GHz | 1.2/0.1〜2GHz | 1000 | 11.8 |
| 088-2080 | 50 | 250 | 750 | 3mΩ | 4GHz | 1.2/0.1〜4GHz | 5000 | 3.5 |
| MF78J5-NR51 | 50 | 120 | 700 | 3mΩ | 12.4GHz | 1.55/0.1〜12.4GHz | 5000 | 4 |
| 080-0040 | 50 | 335 | 1000 | 3mΩ | 4GHz | 1.2/0.1〜2GHz | 1000 | 3.1 |
概要仕様
（単位：mm）パネルマウントタイプ
| BNCフランジタイプ | BNCフランジタイプ | BNCフランジタイプ | BNCバルクヘッド（フロントマウント） |
| 050-1421 | MF70J9-FS52 | 051-RM13A | MF70J9-AS53 |
| メス | メス | メス | メス |
 |  |  |  |
| パネルカット寸法A | パネルカット寸法B | パネルカット寸法C | パネルカット寸法D 板厚Max2.4mm |
| BNCバルクヘッド（フロントマウント） | BNCバルクヘッド（フロントマウント） | BNC絶縁型バルクヘッド（フロントマウント） | BNC絶縁型バルクヘッド（フロントマウント） |
| 050-1416 | MF70J9-AS58 | MF70J9-YS50 | 050-1500 |
| メス | メス | メス | メス |
 |  |  |  |
| パネルカット寸法E 板厚1.1～3mm | パネルカット寸法F 板厚Max2.7mm | パネルカット寸法G 板厚Max2.4mm | パネルカット寸法H 板厚Max2.4mm |
| BNCフランジタイプ（L型） | SMAフランジ型 | SMBバルクヘッド（リアマウント） | SMBバルクヘッド（リアマウント） |
| BNC-LR | 088-2062 | 080-0030 | MF91J9-BS50 |
| メス | メス | ジャック（※） ※コンタクトの形状はオスです。 | ジャック（※） ※コンタクトの形状はオスです。 |
 |  |  |  |
| パネルカット寸法I | パネルカット寸法J | パネルカット寸法K 板厚Max2.4mm | パネルカット寸法L 板厚Max2.4mm |
パネルカット寸法
（単位：mm）
基板実装タイプ
（単位：mm）| BNC基板用垂直型 | BNC基板用垂直型 | BNC基板L型タイプ | SMA基板L型タイプ | SMA基板L型タイプ | SMB基板垂直タイプ |
| 050-1424 | MF70J5-NS50 | 050-1425 | 088-2080 | MF78J5-NR51 | 080-0040 |
| メス | メス | メス | メス | メス | レセプタクル※ ※コンタクトの形状はオスです。 |
 |  |  |  |  |  |
| 基板取付寸法寸法M | 基板取付寸法寸法N | 基板取付寸法寸法O | 基板取付寸法寸法P | 基板取付寸法寸法Q | 基板取付寸法寸法R |
基板取付寸法
（単位：mm）
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 在庫品1日目当日出荷可能 |
638円 ( 702円 ) | 在庫品1日目当日出荷可能 |
577円 ( 635円 ) | 在庫品1日目当日出荷可能 |
461円 ( 507円 ) | 在庫品1日目当日出荷可能 |
1,415円 ( 1,557円 ) | 在庫品1日目当日出荷可能 |
2,818円 ( 3,100円 ) | 在庫品1日目当日出荷可能 |
2,235円 ( 2,459円 ) | 在庫品1日目当日出荷可能 |
489円 ( 538円 ) | 在庫品1日目当日出荷可能 |
418円 ( 460円 ) | 在庫品1日目当日出荷可能 |
406円 ( 447円 ) | 在庫品1日目当日出荷可能 |
408円 ( 449円 ) | 在庫品1日目当日出荷可能 |
308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
932円 ( 1,025円 ) | 在庫品1日目当日出荷可能 |
569円 ( 626円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
パネルや基板に取り付けてケーブル側と接続させる、基板実装タイプのコネクタです。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
・MF70J9-YS50についてカタログ誤植がございました。パネルカット寸法がE図ではなく、G図が正しいです。

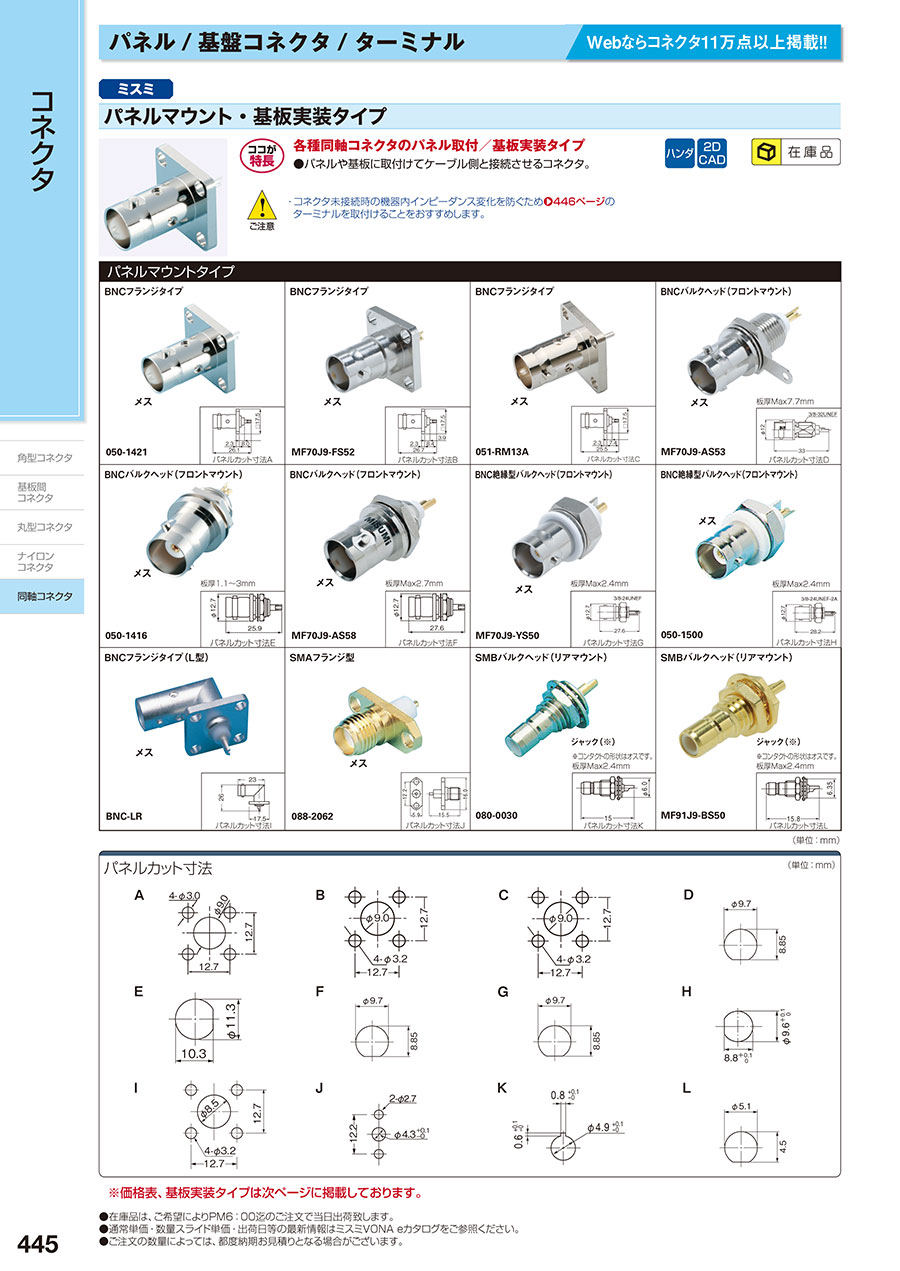

カタログ
パネルマウント・基板実装タイプのレビュー
制御ボックス
4
4.02022/10/04
制御ボックス内の基板と外部機器との中継として使用していますが全く問題ありません。
0人が参考にしています。
基板へ接続 信号線の入出力
5
5.02021/10/08
何年も前から同じものを購入しています。
販売終了せずに翌日には届くので、大変助かっています。
使用感は全く問題ありません...もっと読む
0人が参考にしています。
計測機器
5
5.02020/12/26
計測器に使用しました。パネルカット寸法どおりに取付けでき安心して使用することができます。
0人が参考にしています。
電気検査装置に使用
5
5.02019/06/27
Web設計ボックスと組み合わせて使用しています。
品質問題なしです。
長期供給していただけるので助かっています。
0人が参考にしています。
検査装置の接続コネクタとして
5
5.02019/02/05
一般的なメーカーと同様に使用でき、取付寸法もほぼ同じなので古い設備の修理の際もそのまま流用できました。
価格も安価で保守...もっと読む
0人が参考にしています。
