SMBプラグ&ジャック
規格・仕様：
- MIL
- IEC
- ハンダ
- 圧着
- 金メッキ
- シリーズ
- SMB
- インピーダンス (Ω)
- 50
- 芯数
- 1
- 保護機能（耐環境性）
- 無
- その他規格（MIL）
- ○
- 周波数範囲 (GHz)
- DC～4
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が8型番あります。
商品仕様
規格表
| 型式 |
| 080-HZ39J |
| 型番 | 製造元 | タイプ | 形状 | 適合ケーブル P1665 | 外形図 | インピーダンス | 定格電圧 | 耐電圧 | 接触抵抗 | 周波数帯域 | VSWR | 絶縁抵抗 | 重量 |
| Ω | AC V | ACV／分 | DC1V/1A | GHz（DC〜） | 以下 | MΩ以上/DC500V | g | ||||||
| 080-HZ39J | ユ | プラグ | P | RG-188AU /1.5D-2V | A | 50 | 350 | 1000 | 3mΩ | 4 | 1.2＋0.15F /0.1〜3GHz | 1000 | 3 |
| MF91P1-NS5 | 海外 | E | 50 | 170 | 500 | 6mΩ | 4 | 1.3/0.1～4GHz | 1000 | 3 | |||
| MF91P1-NR5 | 海外 | LP | D | 50 | 170 | 500 | 6mΩ | 4 | 1.5/0.1～4GHz | 1000 | 4 | ||
| 080-RG35A | ユ | B | 50 | 335 | 1000 | 3mΩ | 4 | 1.3/0.1〜3GHz | 1000 | 4.6 | |||
| MF91J1-NS5 | 海外 | ジャック | J | F | 50 | 170 | 500 | 6mΩ | 4 | 1.3/0.1～4GHz | 1000 | 3 | |
| MF91J1-NR5 | 海外 | LJ | G | 50 | 170 | 500 | 6mΩ | 4 | 1.5/0.1～4GHz | 1000 | 4 | ||
| MF91J1-BS5 | 海外 | BJ | H | 50 | 170 | 500 | 6mΩ | 4 | 1.3/0.1～4GHz | 1000 | 3 | ||
| 080-0060BJ | ユ | 1.5D-2V | C | 50 | 335 | 1000 | 3mΩ | 4 | 1.2＋0.1F /0.1〜4GHz | 1000 | 3.5 |
概要仕様
外形図
（単位：mm）A  ※コンタクトの形状はメスです。 | B  | C
| ||||||
D  | E  | F  |
G  | H
|
圧着方法（080-0060BJの場合）※その他コネクタの圧着方法⇒3616ページ
（1） （単位：mm）  |  | （2）  | | （3）  |
| 1. ケーブル被覆を適正な寸法に剥ぎとります｡ 被覆（シース）に2～3mmの切込みを入れます｡ あらかじめ圧着用リングはケーブルに通しておきます｡ | 2. コンタクトに中心導体を挿し込みます｡ コンタクトの側面穴より中心導体が入っているか確認後､ ハンダ付けをおこないます｡ | 3. ハンダ付けされたコンタクトをコネクタ本体に挿入 し､シールドはコネクタの内側リングにかぶせます｡ 圧着リングをスライドさせシールド上に被せ圧着します｡ |
嵌合断面写真
 形状：ジャック（オスコンタクト） |  形状：プラグ（メスコンタクト） |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
692円 ( 761円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
378円 ( 416円 ) | 在庫品1日目当日出荷可能 |
424円 ( 466円 ) | 在庫品1日目当日出荷可能 |
407円 ( 448円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
445円 ( 490円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
嵌合は着脱が簡単なプッシュブル方式の高周波伝送用コネクタで、機器の小型化・軽量化・高信頼性に対応して開発されたため、GPSや無線LAN等の機器内配線に使用されております。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
GPSや無線LANへの使用に適したSMBコネクタ
●嵌合は着脱が簡単なプッシュプル方式の高周波伝送用のコネクタです。
●機器の小型、軽量化、高信頼性に対応して開発されたため、機器内配線によく使用されます。
●結線手順P458
【ご注意】
・同軸コネクタは、嵌合時に外側になる方をプラグ、内側になる方をジャックと呼びます。その為、SMBコネクタのコンタクトは、プラグがメスコンタクト、ジャックがオスコンタクトになります。（下表参照）
・規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
・嵌合はSMBコネクタのプラグ（メス）とジャック（オス）になります。
GPSや無線LANへの使用に適したSMBコネクタ
●嵌合は着脱が簡単なプッシュプル方式の高周波伝送用のコネクタです。
●機器の小型、軽量化、高信頼性に対応して開発されたため、機器内配線によく使用されます。
●結線手順P458
【ご注意】
・同軸コネクタは、嵌合時に外側になる方をプラグ、内側になる方をジャックと呼びます。その為、SMBコネクタのコンタクトは、プラグがメスコンタクト、ジャックがオスコンタクトになります。（下表参照）
・規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
・嵌合はSMBコネクタのプラグ（メス）とジャック（オス）になります。
[ M ]材料／仕上
| パーツ名 | 材料 | 仕上 | |
| 本体シェル(ボディ・金属部) | 黄銅 (080-RG35Aのみ亜鉛ダイカスト) | ニッケルメッキ(080-＊＊＊＊) | |
| 金メッキ(MF91＊＊＊＊) | |||
| コンタクト | オス | リン青銅(080-＊＊＊＊) | 金メッキ |
| ベリリウム銅(MF91P1＊＊＊＊) | |||
| メス | 黄銅 | ||
| 絶縁体(インシュレータ) | ＰＴＦＥ(ふっ素樹脂) | ー | |
| 圧着用リング(フェルール) | 黄銅 | ニッケルメッキ(080-＊＊＊＊) | |
| 金メッキ(MF91＊＊＊＊) | |||

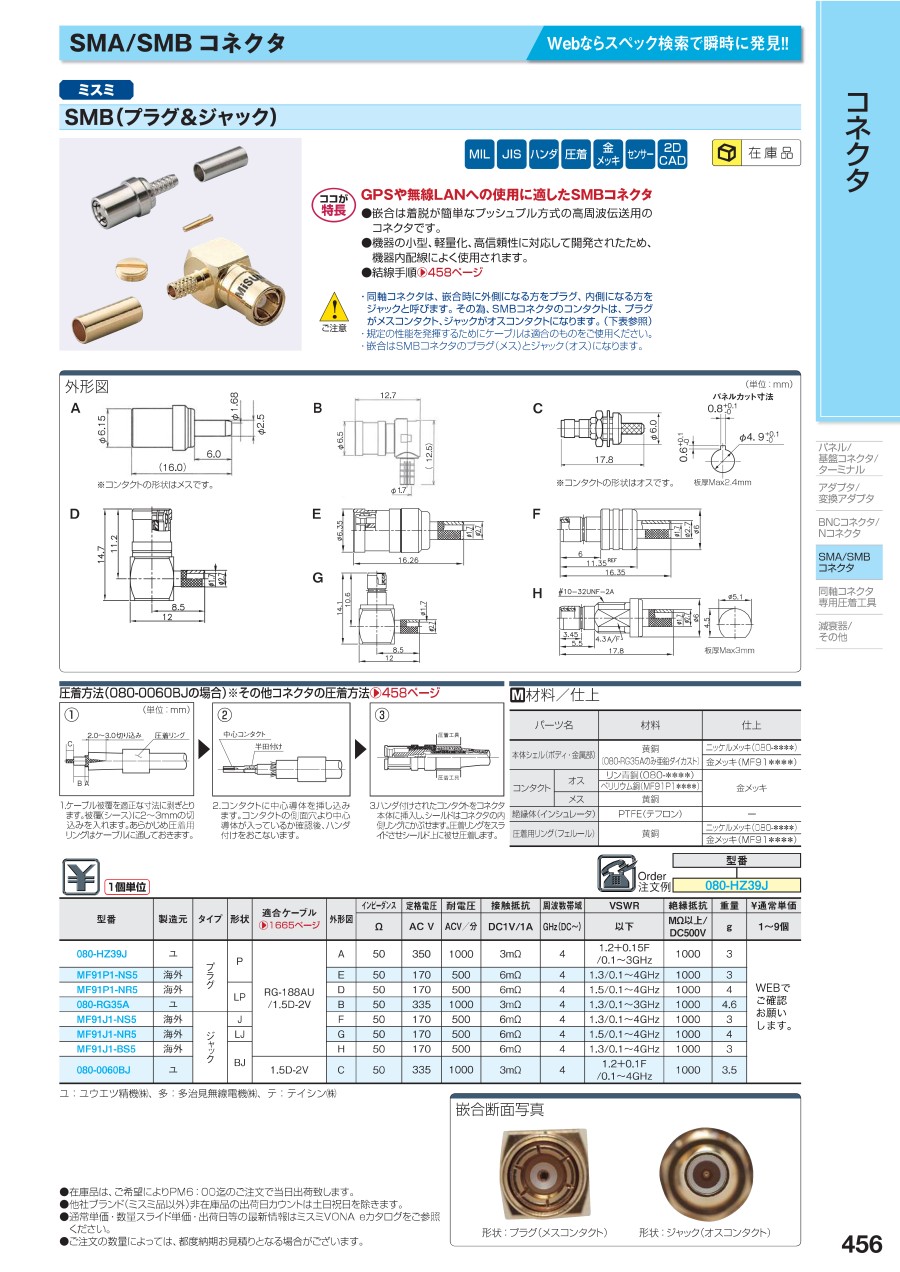

カタログ
