高周波同軸コネクタ付ケーブル 18GHz
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 9,060円～14,130円
- 税込単価
- 9,966円～15,543円
マイクロ波（DC～18GHz）対応SMAコネクタ付ハーネスMIL-C-3901...
詳細情報を確認する- ケーブル種類
- その他
- コネクタ1（CN1）
- SMA プラグ（ストレート）
- コネクタ2（CN2）
- SMA プラグ（ストレート）
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | − | 全長（m） |
| SMA18G-PP-QFXP | − | 0.25 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 一本単位 |
| 型番 | |||
| 全長（m） | |||
| SMA18G-PP-QFXP | 0.25 0.5 1 1.5 | ||
概要仕様
外形図
CN1、CN2：ネジ込み式コネクタ
VSWR
ケーブル長250mmの両端に取り付けた場合の代表的な測定データです。
| 型番 | 製品特性 | コネクタ仕様（プラグ） | ケーブル仕様 | |||||||||||
| 周波数 帯域 | インビー ダンス | 定格 電圧 | 使用温度 範囲 | VSWR （max） | 使用 コネクタ | 本体材質/ メッキ | コンタクト 材質/メッキ | 型番 | タイプ | 外皮 材質 | 外皮 （mm） | 最小曲げ 半径（mm） | 波長 短縮率 | |
| SMA18G-PP-QFXP | 0～18GHz | 50Ω | 250V | -20～ +80℃ | 1.25 | SMA-P | SUS/ パッシベイト | 黄銅/金 | 141QFLEXPLUS | フレキシブル ケーブル | PE | 4.57 | 28 | 70.70% |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
9,060円 ( 9,966円 ) | 在庫品1日目当日出荷可能 |
12,080円 ( 13,288円 ) | 在庫品1日目当日出荷可能 |
14,130円 ( 15,543円 ) | 在庫品1日目当日出荷可能 |

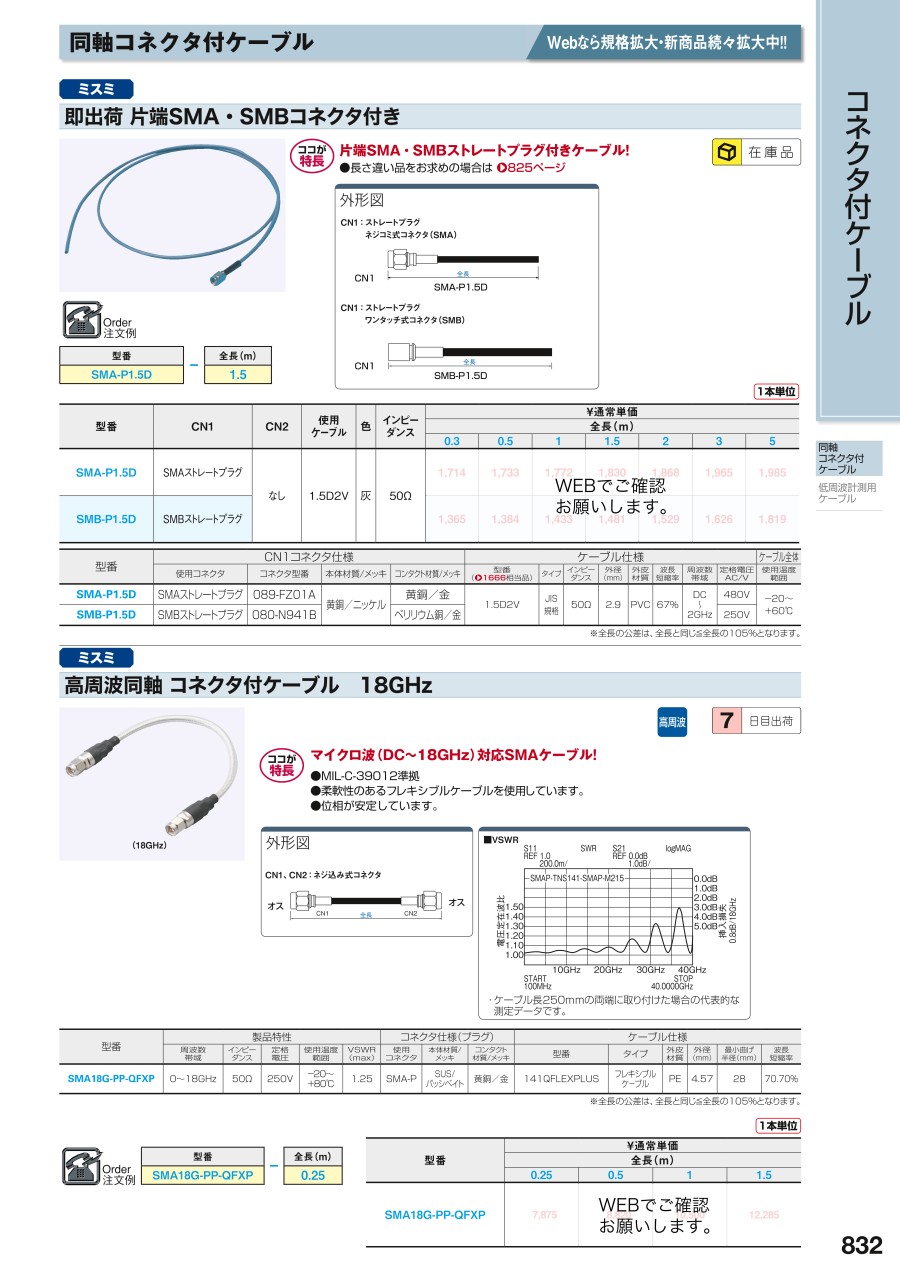

カタログ
商品担当おすすめ
高周波同軸コネクタ付ケーブル 18GHzのレビュー
多重無線の点検作業に使用
5
5.02019/05/14
過去にもミスミと取引をしていることを先輩から聞き、サイト内を検索して合うものが見付かったので購入しました。18GHｚまで...もっと読む
1人が参考にしています。
