BNCプラグ&ジャック/圧着結線・圧着固定タイプ
- 通常単価(税別)
- 306円～1,242円特別価格
- 税込単価
- 337円～1,366円特別価格
通常出荷日：在庫品1日目当日出荷可能
一般的に使用されている同軸ケーブルの中心導体とコンタクトをはんだにて結線するプラグで、バヨネット方式の...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が23型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| 050-1391A |
| 型式 | タイプ | 形状 | 結線 | 適合ケーブル | 外形図 | インピーダンス | 周波数帯域 | 定格電圧 | 耐電圧 | VSWR | 接触抵抗 | 絶縁抵抗 | 重量 |
| 商品ページ | Ω | ＧＨｚ(DC〜) | AC V | AC V／分 | 以下 | DC1V/1A | MΩ以上/DC500V | g | |||||
| 050-1391A | プ ラ グ | P | ハンダ ／ 圧着 | RG-174/316/188 | A | 50 | 4 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 9.1 |
| 050-1391D | 1.5D-2V | A | 50 | 4 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 9.1 | |||
| MF70P1-NS509 | RG-188AU/1.5D-2V | G | 50 | 4 | 350 | 1000 | 1.4/0.1～4GHｚ | 1.5mΩ | 5000 | 11 | |||
| 050-1391N | RG-58AU | A | 50 | 2 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 9 | |||
| MF70P1-NS501 | G | 50 | 4 | 350 | 1000 | 1.2/0.1～4GHｚ | 1.5mΩ | 5000 | 11 | ||||
| 050-1392A | 3D-2V | A | 50 | 4 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 9 | |||
| 050-1392N | 3C-2V | A | 50(75)(注1) | 2 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 9 | |||
| 050-1372 | 5D-2V | A | 50 | 4 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 10 | |||
| 050-1371 | 5C-2V | A | 50(75)(注1) | 2 | 500 | 1500 | 1.2/0.1〜300MHz | 3mΩ | 1000 | 10 | |||
| 051-7501 | ハンダ | 3C-2V | B | 75 | 4 | 500 | 1500 | 1.2/0.1〜1.5GHz | 3mΩ | 1000 | 9.2 | ||
| 050-1393N | LP | RG-58AU | C | 50 | 2 | 500 | 1500 | 1.2/0.1〜2GHz | 6mΩ | 1000 | 18 | ||
| MF70P1-NR501 | F | 50 | 4 | 350 | 1000 | 1.4/0.1～4GHｚ | 1.5mΩ | 5000 | 18 | ||||
| MF70P1-NR509 | RG-188AU/1.5D-2V | F | 50 | 4 | 350 | 1000 | 1.5/0.1～4GHｚ | 1.5mΩ | 5000 | 19 | |||
| 051-NE53B | 3C-2V | C | 75 | 300 (MHz) | 500 | 1000 | 1.5/100〜300MHz | 3mΩ | 5000(注2) | 17 | |||
| 050-JZ27C | ジ ャ ッ ク | J | 圧着 | 1.5D-2V | E | 50 | 4 | 500 | 1500 | 1.2/0.1〜1GHz | 3mΩ | 1000 | 9 |
| MF70J1-NS509 | ハンダ ／ 圧着 | RG-188AU/1.5D-2V | H | 50 | 4 | 350 | 1000 | 1.3/0.1～4GHｚ | 1.5mΩ | 5000 | 10 | ||
| 050-J605A | RG-58AU | D | 50 | 4 | 500 | 1500 | 1.2/0.1〜1GHz | 3mΩ | 1000 | 10 | |||
| MF70J1-NS501 | H | 50 | 4 | 350 | 1000 | 1.4/0.1～4GHｚ | 1.5mΩ | 5000 | 10 | ||||
| 050-J605B-3DV | 3D-2V | D | 50 | 4 | 500 | 1500 | 1.2/0.1〜1GHz | 3mΩ | 1000 | 10 | |||
| MF70J1-AS501 | BJ | RG-58AU | I | 50 | 4 | 350 | 1000 | 1.3/0.1～4GHｚ | 1.5mΩ | 5000 | 12 | ||
| MF70J1-AS509 | RG-188AU/1.5D-2V | I | 50 | 4 | 350 | 1000 | 1.3/0.1～4GHｚ | 1.5mΩ | 5000 | 12 | |||
| MF70J1-FS501 | PJ | RG-58AU | J | 50 | 4 | 350 | 1000 | 1.3/0.1～4GHｚ | 1.5mΩ | 5000 | 13 | ||
| MF70J1-FS509 | RG-188AU/1.5D-2V | J | 50 | 4 | 350 | 1000 | 1.4/0.1～4GHｚ | 1.5mΩ | 5000 | 13 |
（注2） MΩ以上/DC1000V
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
483円 ( 531円 ) | 在庫品1日目当日出荷可能 |
606円 ( 667円 ) | 在庫品1日目当日出荷可能 |
759円 ( 835円 ) | 在庫品1日目当日出荷可能 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
472円 ( 519円 ) | 在庫品1日目当日出荷可能 |
492円 ( 541円 ) | 在庫品1日目当日出荷可能 |
1,242円 ( 1,366円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
1,017円 ( 1,119円 ) | 在庫品1日目当日出荷可能 |
595円 ( 655円 ) | 在庫品1日目当日出荷可能 |
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
1,211円 ( 1,332円 ) | 在庫品1日目当日出荷可能 |
449円 ( 494円 ) | 在庫品1日目当日出荷可能 |
459円206円 ( 227円 ) | 在庫品1日目当日出荷可能 |
450円 ( 495円 ) | 在庫品1日目当日出荷可能 |
416円 ( 458円 ) | 在庫品1日目当日出荷可能 |
377円 ( 415円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
467円163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
392円 ( 431円 ) | 在庫品1日目当日出荷可能 |
388円 ( 427円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一般的に使用されている同軸ケーブルの中心導体とコンタクトをはんだにて結線するプラグで、バヨネット方式のため嵌合はひねるだけで着脱が可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●一般的に使用されている同軸ケーブルの中心導体とコンタクトを圧着（一部ハンダ結線あり）にて結線するBNCコネクタです｡ケーブル固定方法は圧着式です｡
●嵌合はひねるだけで着脱ができる、バヨネット方式です。
【ご注意】
・規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
・嵌合はBNCコネクタのプラグ（オス）とジャック（メス）の組合せになります。
●一般的に使用されている同軸ケーブルの中心導体とコンタクトを圧着（一部ハンダ結線あり）にて結線するBNCコネクタです｡ケーブル固定方法は圧着式です｡
●嵌合はひねるだけで着脱ができる、バヨネット方式です。
【ご注意】
・規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
・嵌合はBNCコネクタのプラグ（オス）とジャック（メス）の組合せになります。

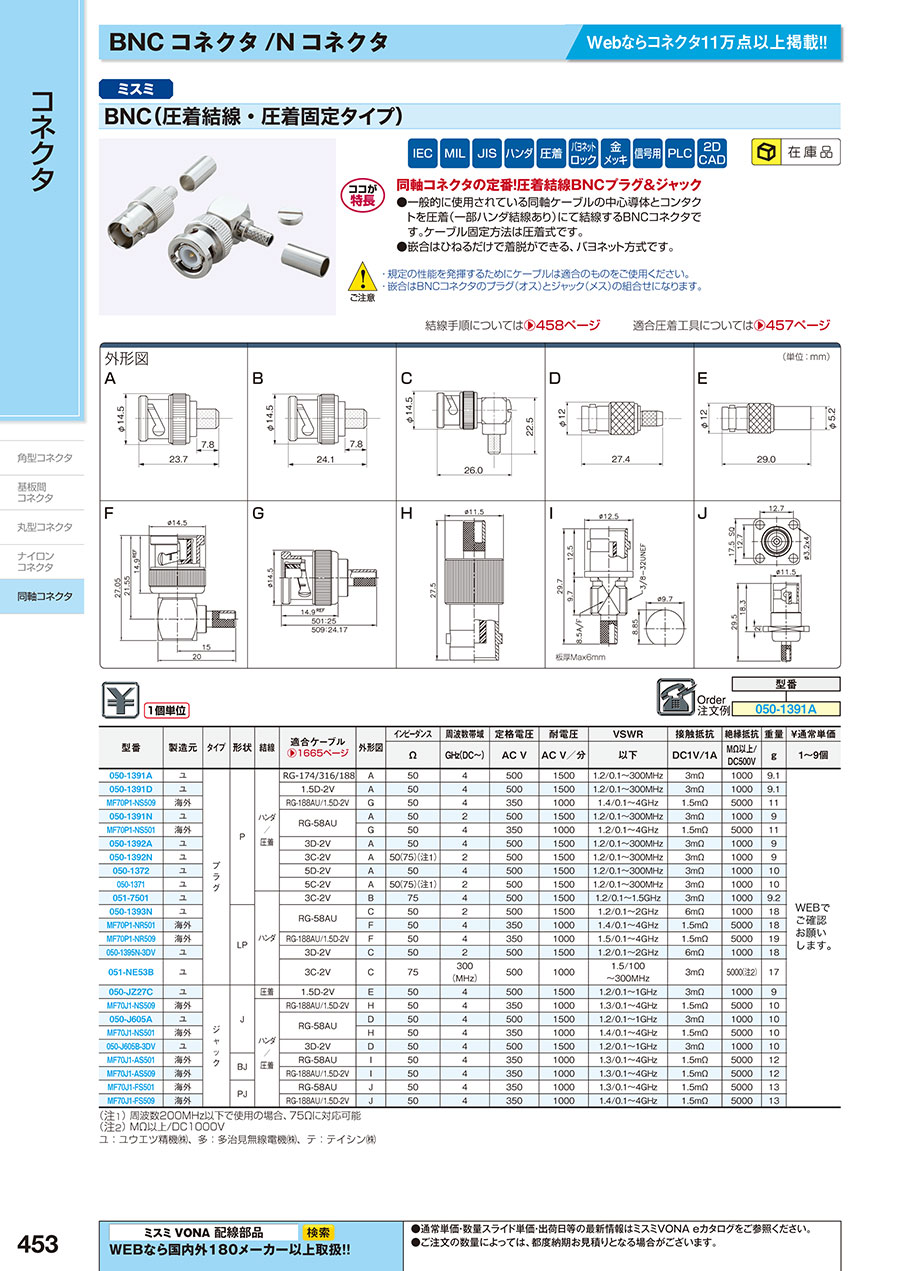

カタログ
