BNCジャック/ハンダ結線・ネジロックタイプ
未確定：候補が13型番あります。
商品仕様
規格表
| 型式 |
| 050-1490N |
| 型式 | 形状 | 適合ケーブル | インピーダンス | 定格電圧 | 耐電圧 | 絶縁抵抗 | 接触抵抗 | 周波数帯域 | VSWR | 重量 | 外形図 | パネル カット寸法 |
| 商品ページ | Ω | AC V | AC V／分 | MΩ以上/DC500V | Ωm以下 | GHz(DC〜) | 以下 | g | ||||
| 050-1490N | J | RG-58AU | 50 | 500 | 1500 | 1000 | 3 | 4 | 1.2 /0.1〜2GHz | 10.8 | A | — |
| MF70J4-NS509 | 1.5D-2V | 350 | 1000 | 5000 | 1.5 | 1.45 /0.1〜4GHz | 18 | D | — | |||
| BNC-J-3DW | 3D-2W | 500 | 1500 | 1000 | 3 | 1.4 /0.1〜2GHz | 8 | A | — | |||
| 050-1492N | 3D-2V | 1.2 /0.1〜2GHz | 10.2 | A | — | |||||||
| BNC-J-5DW | 5D-2W | 1.4 /0.1〜2GHz | 20 | A | — | |||||||
| BNC-J-5DV | 5D-2V | 1.4 /0.1〜2GHz | 20 | A | — | |||||||
| BNC9026-PJ(注1) | PJ | 1.5D-2V | 1.4 /0.1〜2GHz | 15 | B | P-1 | ||||||
| MF70J4-FS509 | 350 | 1000 | 5000 | 1.5 | 1.4 /0.1〜4GHz | 21 | B | P-1 | ||||
| 050-1430N | RG-58AU | 500 | 1500 | 1000 | 3 | 1.2 /0.1〜2GHz | 13.6 | B | P-2 | |||
| BNC-PJ-3DW | 3D-2W | 1.4 /0.1〜2GHz | 11 | B | P-1 | |||||||
| 050-1432N | 3D-2V | 1.2 /0.1〜2GHz | 13 | B | P-2 | |||||||
| MF70J4-FS501 | 350 | 1000 | 5000 | 1.5 | 1.3 /0.1〜4GHz | 19 | B | P-1 | ||||
| BNC-PJ-5DV | 5D-2V | 500 | 1500 | 1000 | 3 | 1.4 /0.1〜2GHz | 26 | B | P-1 | |||
| BNC9025-BJ(注1) | BJ | 1.5D-2V | 1.4 /0.1〜2GHz | 17 | C | P-3 |
概要仕様
パネルカット寸法
（単位：mm）P-1  |
| ||||||||||||||||||||||||
P-2  リアマウンティングの時の最大パネル厚＝4mm | P-3  最大パネル厚＝4mm |
外形図
（単位：mm）A  |
| C  | ||||||||||||||||||||||||||||||||||||||||||||||||
B  |
| D  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,468円 ( 1,615円 ) | 在庫品1日目当日出荷可能 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
767円 ( 844円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
2,492円 ( 2,741円 ) | 在庫品1日目当日出荷可能 |
2,457円 ( 2,703円 ) | 在庫品1日目当日出荷可能 |
1,814円 ( 1,995円 ) | 在庫品1日目当日出荷可能 |
3,058円 ( 3,364円 ) | 在庫品1日目当日出荷可能 |
3,125円 ( 3,438円 ) | 在庫品1日目当日出荷可能 |
4,733円 ( 5,206円 ) | 在庫品1日目当日出荷可能 |
1,126円 ( 1,239円 ) | 在庫品1日目当日出荷可能 |
885円 ( 974円 ) | 在庫品1日目当日出荷可能 |
794円 ( 873円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一般的に使用されている同軸ケーブルの中心導体とコンタクトをはんだにて結線するプラグで、バヨネット方式のため嵌合はひねるだけで着脱が可能です。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●一般的に使用されている同軸ケーブルの中心導体とコンタクトをハンダにて結線するBNCジャック（メス）
●ケーブル固定方法はネジロック式
●嵌合はひねるだけで着脱ができるバヨネット方式
【ご注意】
●一般的に使用されている同軸ケーブルの中心導体とコンタクトをハンダにて結線するBNCジャック（メス）
●ケーブル固定方法はネジロック式
●嵌合はひねるだけで着脱ができるバヨネット方式
【ご注意】
・規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
・嵌合相手はBNCコネクタのプラグ（オス）になります。
・嵌合相手はBNCコネクタのプラグ（オス）になります。

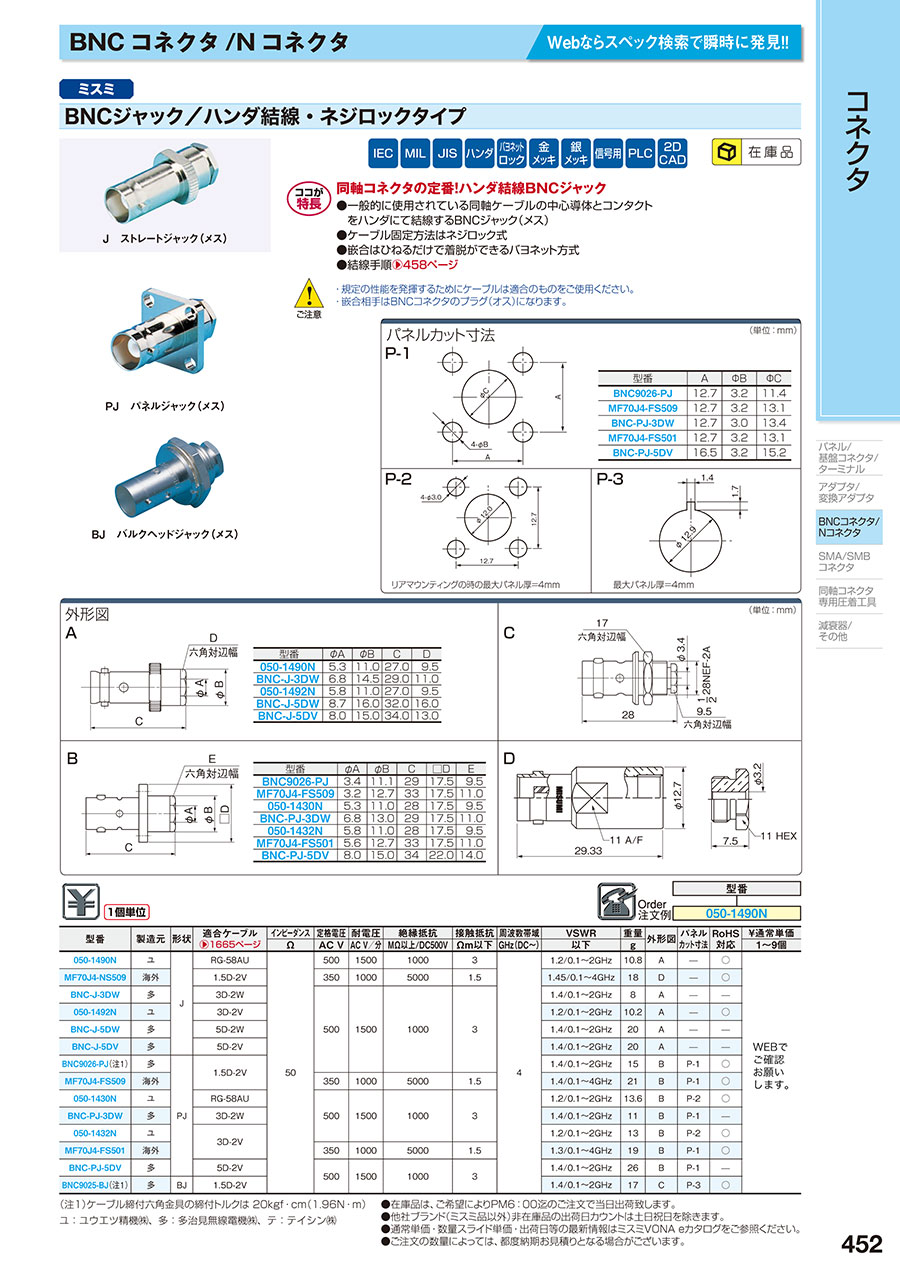

カタログ
BNCジャック/ハンダ結線・ネジロックタイプのレビュー
設備作成
2
2.02021/09/06
線径が色々な太さがあるが、太さによる種類が少ない。
1品番でいろんな線径が対応出てると良い。
ミスミからのコメント
BNCコネクタは規格でケーブルが決まっており、規定の性能を発揮するためにケーブルは適合のものをご使用ください｡
1人が参考にしています。
ケーブル接続用
4
4.02023/05/11
ケーブルとセンサーをつなぐ目的で使用しています。はんだ結線タイプを購入したのですが、はんだ付けして結線するのはちょっと大...もっと読む
0人が参考にしています。
センサ用ケーブ接続用
5
5.02018/06/20
センサ用ケーブル接続用にBNCジャックを探していました。
規格の物で、安価で納期が早く手に入れる事が出来満足しています。
0人が参考にしています。
