即出荷 両端BNCコネクタ付き
- 通常単価(税別)
- 2,130円～5,230円特別価格
- 税込単価
- 2,343円～5,753円特別価格
通常出荷日：在庫品1日目当日出荷可能
同軸・BNCコネクタ付ハーネスの両端タイプ1.5C-2V, 3C-2V, 1.5D-2V, 3D-2V...
詳細を確認
未確定：候補が41型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | − | 全長（m） |
| BNC-PPRG | − | 0.5 |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 一本単位 |
| 型番 | CN1 | CN2 | 使用 ケーブル | 色 | インピーダンス | 全長（m） |
| BNC-PPRG | BNC ストレート プラグ | BNC ストレート プラグ | RG58AU | 黒 | 50Ω | 0.5 1 1.5 2 3 5 8 10 |
| BNC-PP1.5D | 1.5D2V | 灰 | 50Ω | |||
| BNC-PP1.5C | 1.5C2V | 黒 | 75Ω | |||
| BNC-PP3D | 3D2V | 灰 | 50Ω | |||
| BNC-PP3C | 3C2V | 黒 | 75Ω | |||
| BNC-PP5D | 5D2V | 黒 | 50Ω |
概要仕様
外形図
ストレートプラグパヨネット式コネクタ両端
| 型番 | CN1、CN2コネクタ仕様 | ケーブル仕様 | ケーブル全体 | |||||||||
| 使用コネクタ | 本体材質/ メッキ | コンタクト材質/ メッキ | 型番 （相当品はこちら） | タイプ | インビーダンス | 外径 （mm） | 外皮 材質 | 波長 短縮率 | 周波数 帯域 | 定格電圧 AC/V | 使用温度 範囲 | |
| BNC-PPRG | BNC ストレート プラグ | 黄銅/ ニッケル | 黄銅/ 金メッキ | RG58AU | ML規格 | 50Ω | 5.0 | PVC | 67% | DC ～ 2GHz | 500V | -15～ +60℃ |
| BNC-PP1.5D | 1.5D2V | JIS規格 | 50Ω | 3.0 | 66% | |||||||
| BNC-PP1.5C | 1.5C2V | 75Ω | 3.0 | |||||||||
| BNC-PP3D | 3D2V | 50Ω | 5.3 | |||||||||
| BNC-PP3C | 3C2V | 75Ω | 5.2 | |||||||||
| BNC-PP5D | 5D2V | 50Ω | 7.3 | |||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,050円 ( 3,355円 ) | 在庫品1日目当日出荷可能 |
3,100円 ( 3,410円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,210円 ( 3,531円 ) | 在庫品1日目当日出荷可能 |
3,330円 ( 3,663円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
3,050円 ( 3,355円 ) | 在庫品1日目当日出荷可能 |
3,100円 ( 3,410円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,210円 ( 3,531円 ) | 在庫品1日目当日出荷可能 |
3,330円 ( 3,663円 ) | 在庫品1日目当日出荷可能 |
3,560円 ( 3,916円 ) | 在庫品1日目当日出荷可能 |
3,890円 ( 4,279円 ) | 在庫品1日目当日出荷可能 |
2,290円 ( 2,519円 ) | 在庫品1日目当日出荷可能 |
2,360円 ( 2,596円 ) | 在庫品1日目当日出荷可能 |
2,440円 ( 2,684円 ) | 在庫品1日目当日出荷可能 |
2,510円1,882円 ( 2,070円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,950円 ( 3,245円 ) | 在庫品1日目当日出荷可能 |
3,400円 ( 3,740円 ) | 在庫品1日目当日出荷可能 |
2,340円 ( 2,574円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
2,480円 ( 2,728円 ) | 在庫品1日目当日出荷可能 |
2,560円 ( 2,816円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 在庫品1日目当日出荷可能 |
3,420円 ( 3,762円 ) | 在庫品1日目当日出荷可能 |
2,980円 ( 3,278円 ) | 在庫品1日目当日出荷可能 |
3,170円 ( 3,487円 ) | 在庫品1日目当日出荷可能 |
3,380円 ( 3,718円 ) | 在庫品1日目当日出荷可能 |
3,590円 ( 3,949円 ) | 在庫品1日目当日出荷可能 |
4,120円 ( 4,532円 ) | 在庫品1日目当日出荷可能 |
5,230円 ( 5,753円 ) | 在庫品1日目当日出荷可能 |
2,130円 ( 2,343円 ) | 在庫品1日目当日出荷可能 |
2,220円 ( 2,442円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,470円 ( 2,717円 ) | 在庫品1日目当日出荷可能 |
2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
3,200円 ( 3,520円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
同軸・BNCコネクタ付ハーネスの両端タイプ
1.5C-2V, 3C-2V, 1.5D-2V, 3D-2V, 5D-2V, RG58AUのケーブルをラインナップ
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【販売終了品】以下型番は、在庫無くなり次第、ミスミでは受注受付を終了します。在庫状況次第で期日より早く受注受付終了となる場合がありますのでご容赦ください。推奨代替品はこちらです。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
廃止型番
BNC-PPRG-長さ

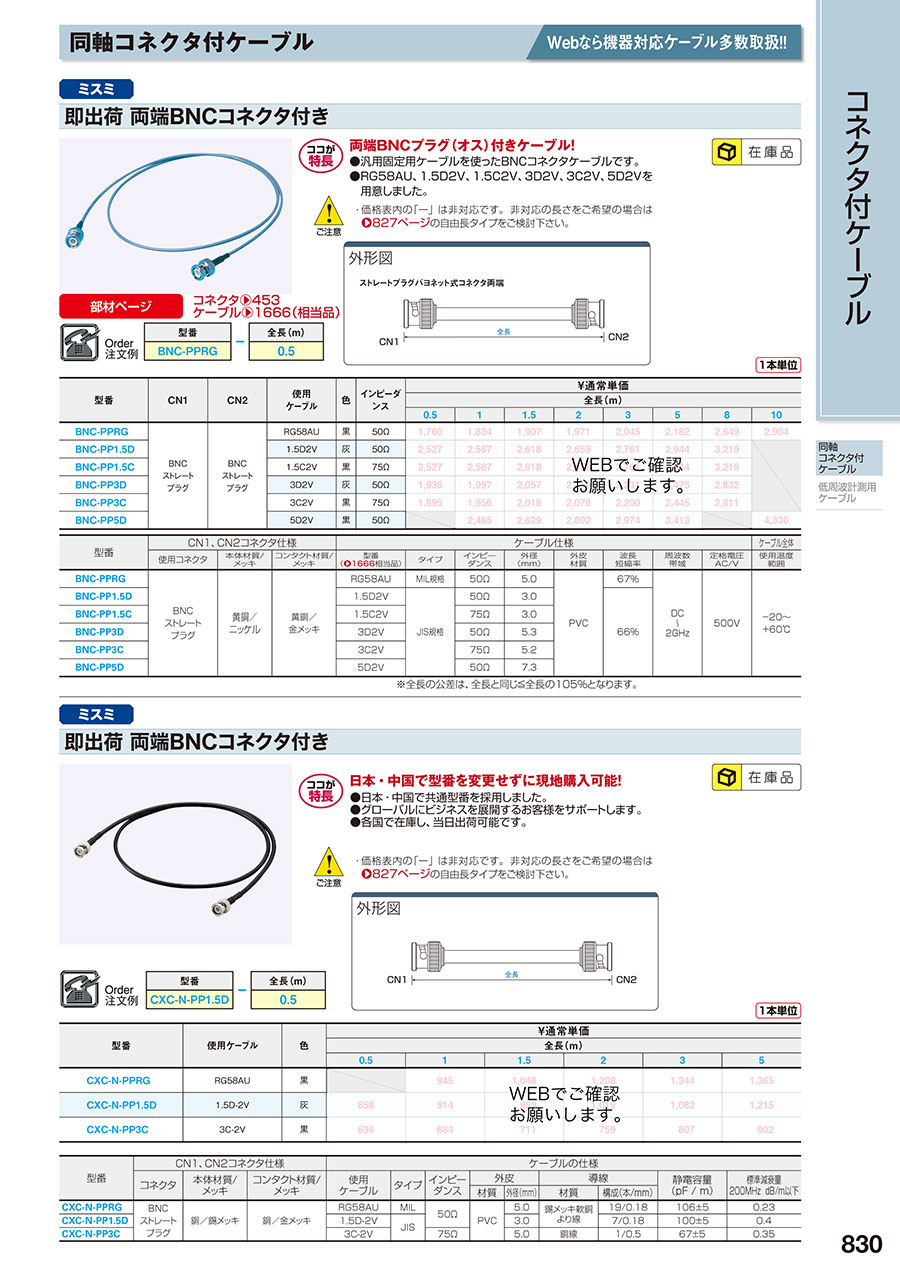

カタログ
商品担当おすすめ
即出荷 両端BNCコネクタ付きのレビュー
画像伝送用に使用
3
3.02017/12/12
即納ということで75オームタイプ８ｍを15本注文、残念ながら在庫が無く2週間後発送５ｍ以上１０ｍ以下の75ΩタイプのＢＮ...もっと読む
2人が参考にしています。
高周波対応
4
4.02023/05/22
BNCコネクタの社内圧着が難しく、おかげさまで大幅に社内の工程が削減されております
0人が参考にしています。
ＱＪ７１ＢＲ１１接続
5
5.02023/02/24
メルセックネットで使用しました
３Ｃ２Ｖを自分で「かしめる」工具もなかったので
両端コネクタものを購入しました
コネクタ...もっと読む
0人が参考にしています。
BNCコネクタの監視カメラのケーブル延長・接続
3
3.02021/02/08
BNCコネクタケーブルの種類が豊富にある。
カメラのコネクタ・延長仕様に応じて選定できる。
自作する工数・人件費を考える...もっと読む
0人が参考にしています。
