ミスミ

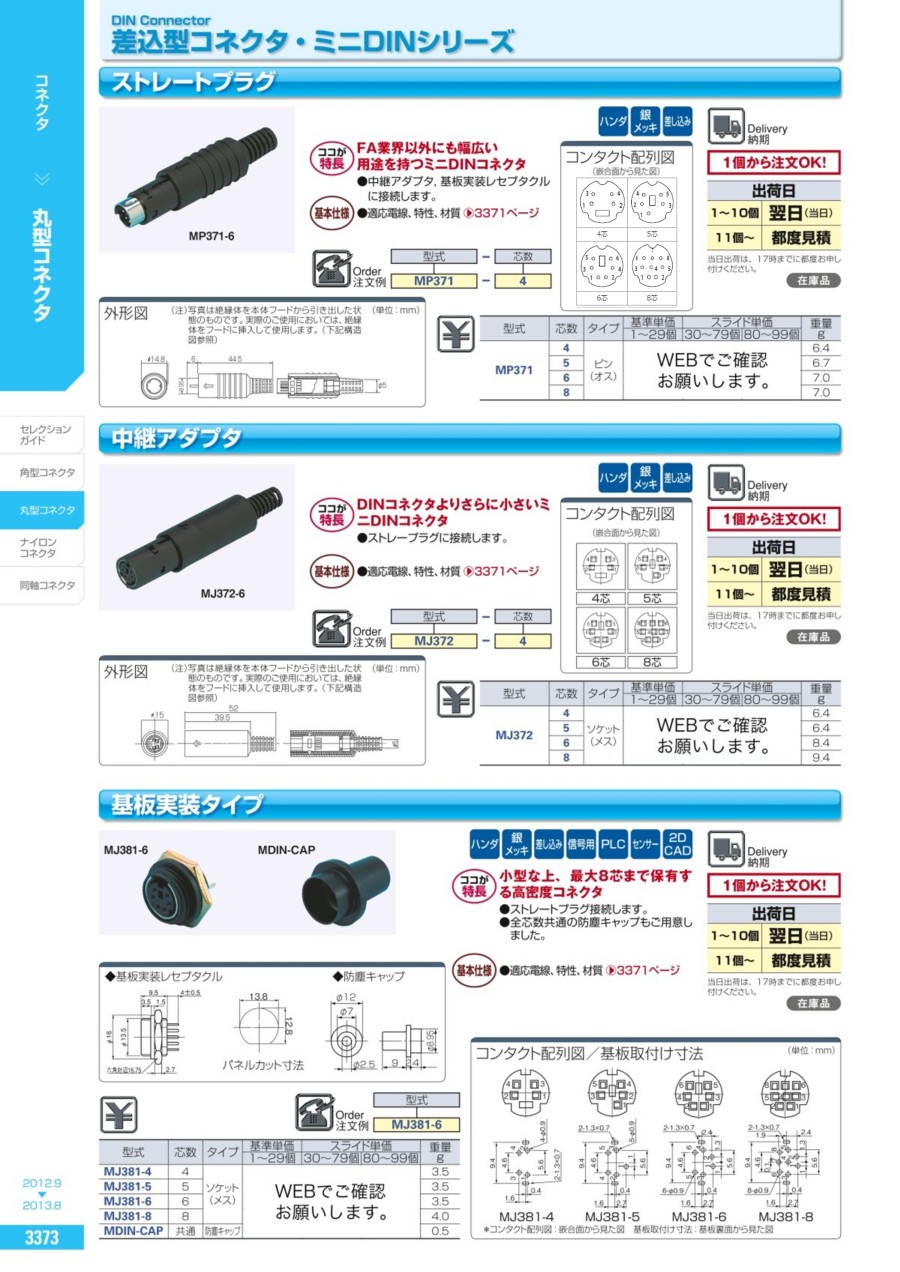

ミニDINコネクタ　ストレートプラグ（差込型）

ミニDINコネクタ　ストレートプラグ（差込型）
規格・仕様：
  • ハンダ
  • 差し込み
  • 銀メッキ
未確定：候補が4型番あります。
数量：

商品仕様

規格表

型式-芯数
MP371-4

型式芯数タイプ重量
g
MP3714ピン
(オス)		6.4
56.7
67.0
87.0

概要仕様

コンタクト配列図

（嵌合面から見た図）



外形図

（注）写真は絶縁体を本体フードから引き出した状態
のものです。実際のご使用においては、絶縁体を
フードに挿入して使用します。（下記構造図参照）
（単位：mm）
ミニDINコネクタ　ストレートプラグ（差込型）：外形図

型番リスト

表示件数
  • 1
    • 型番
    MP371-4
    MP371-5
    MP371-6
    MP371-8

    ピン数

    		RoHS?最小発注数量
    4
    10
    3個
    5
    -
    2個
    6
    -
    2個
    8
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    586円
    ( 645円 )
    在庫品1日目当日出荷可能
    647円
    ( 712円 )
    在庫品1日目当日出荷可能
    679円
    ( 747円 )
    在庫品1日目当日出荷可能
    867円
    ( 954円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    マル信無線電機製。FA業界以外にも幅広い用途を持つミニDINコネクタ。

    【ココが特長】
    ●本製品はマル信無線電機製の商品です。
    ●中継アダプタ，基板実装レセプタクルに接続します。
    【基本仕様】
    ●適応電線、特性、材質 こちら

    共通仕様

    適合電線サイズ

     AWG導体断面積（mm2）
    サイズ24〜300.2〜0.05

    仕様

    定格電流1A以下（2A以下/DC12V）
    定格電圧AC100V以下
    絶縁抵抗50MΩ以上/DC250V
    耐電圧AC250V/1分間
    使用温度範囲－20℃～70℃

    材料／仕上

    項目材質仕上
    ①コンタクトリン青銅銀メッキ
    ②絶縁体PC黒
    ③ケーブルホルダABS樹脂黒
    ④メタルシェル黄銅ニッケルメッキ
    ⑤本体フードPP黒
    ⑥ナット鉄ユニクロメッキ
    ⑦リングコンタクト黄銅錫
    ⑧本体P.B.T黒


    組み合わせ方法

    ミニDINコネクタ　ストレートプラグ（差込型）ミニDINコネクタ　ストレートプラグ（差込型）
    オスタイプ分解写真ミニDINコネクタ　ストレートプラグ（差込型）※ミスミ添付のU字金具にてケーブル
    をかしめて固定してください。


    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ミニDINコネクタ　ストレートプラグ（差込型）のレビュー
    4.5平均満足度：4.58件のレビュー
    三菱シーケンサーQシリーズ用RS-232Cコネクタ
    5
    満足度：5.02019/10/01
    三菱シーケンサー MELSEC-QシリーズのRS-232Cケーブル自作用として購入。 ハンダ付け後、あまり奥に挿入し過ぎ...もっと読む
    3人が参考にしています。
    海外製品の補修に使用
    4
    満足度：4.02016/09/12
    フードの外径が約15mmと大きい点は注意が必要。 相手のメス側が少し奥まった所にあるので差し込む時にフードが干渉して刺さ...もっと読む
    3人が参考にしています。
    タッチパネルの接続ケーブル自作のため
    5
    満足度：5.02023/08/11
    タッチパネルの接続ケーブル自作のため　使用しています。はんだ作業とても手間がかかります。使用するケーブルは　細い方が良い...もっと読む
    0人が参考にしています。
    自社製品のI/O用コネクタ
    4
    満足度：4.02020/05/25
    自社製品のI/O用のコネクタに使用しました。ピンの間隔が狭いので、細いコテ先の半田ゴテがあると作業がしやすいと思います。
    0人が参考にしています。
    PLC通信用ケーブル作成用に購入
    4
    満足度：4.02020/02/22
    半田付け仕様の製品でしたが、半田が容易にできて扱いやすかったです。
    0人が参考にしています。
    8件全て見る
