DINコネクタ ストレートプラグ（差込型）
- 通常単価(税別)
- 282円～366円
- 税込単価
- 310円～403円
小型で軽量なため、小型FA機器をはじめパソコン周辺機器の接続用として幅広く使用...
詳細情報を確認する規格・仕様：
- 信号用
- センサー
- PLC
- ハンダ
- ニッケルメッキ
- 差し込み
未確定：候補が6型番あります。
商品仕様
規格表
| 型式 |
| MP130-8 |
| 型式 | 芯数 | タイプ | 重量 g |
| MP130-8 | 3 | ピン (オス) | 8.0 |
| MP132-8 | 5 | 8.4 | |
| MP133-8 | 5 | 8.4 | |
| MP016-8 | 6 | 9.2 | |
| MP017-8 | 7 | 9.4 | |
| MP018-8 | 8 | 9.5 |
概要仕様
外形図 | （単位：mm） |
 | |
コンタクト配列図 | |||||||||||
| （嵌合面から見た図） | |||||||||||
 |  |  |  |  |  | ||||||
| MP130-8 | 3芯 | MP132-8 | 5芯 | MP133-8 | 5芯 | MP016-8 | 6芯 | MP017-8 | 7芯 | MP018-8 | 8芯 |
詳細情報
基本情報
小型で軽量なため、小型FA機器をはじめパソコン周辺機器の接続用として幅広く使用されるDINコネクタです。ロック機構がないため、着脱も簡単で、迅速な作業が可能です。これにより、作業効率が向上します。
共通仕様
適合電線サイズ
| AWG | 導体断面積（mm2） | |
|---|---|---|
| サイズ | 24〜28 | 0.2〜0.08 |
仕様
| 定格電流 | 1A以下 |
|---|---|
| 定格電圧 | AC100V以下 |
| 絶縁抵抗 | 100MΩ以上/DC250V |
| 耐電圧 | AC250V/1分間 |
| 使用温度 | -20℃〜70℃ |
材料／仕上
| 項目 | 材質 | 仕上 | |
|---|---|---|---|
| ①本体 | オスコネクタタイプ | PE | 黒 |
| メスタイプ | AVAC | 黒 | |
| ②絶縁体 | オスコネクタタイプ | PBT | 黒 |
| メスタイプ | ABS | 黒 | |
| パネルマウントタイプ | PBT | 黒 | |
| ③メタルシェル | オスコネクタタイプ | 鋼 | ニッケルメッキ |
| メスタイプ | 燐青銅 | ニッケルメッキ | |
| パネルマウントタイプ | 鋼 | ニッケルメッキ | |
| ④コンタクト | オスコネクタタイプ | 黄銅 | ニッケルメッキ |
| メスタイプ | 黄銅 | 銀メッキ | |
| パネルマウントタイプ | 黄銅 | 錫メッキ | |
| ⑤アースラグ | オスコネクタタイプ | 鋼 | ニッケルメッキ |
| メスタイプ | PBW | 銀メッキ | |
| パネルマウントタイプ | 燐青銅 | 錫メッキ | |
| ⑥ケーブルプロテクター | オスコネクタタイプ | PVC | 黒 |
| メスタイプ | PVC | 黒 | |
 | オスタイプ分解写真 |
 |

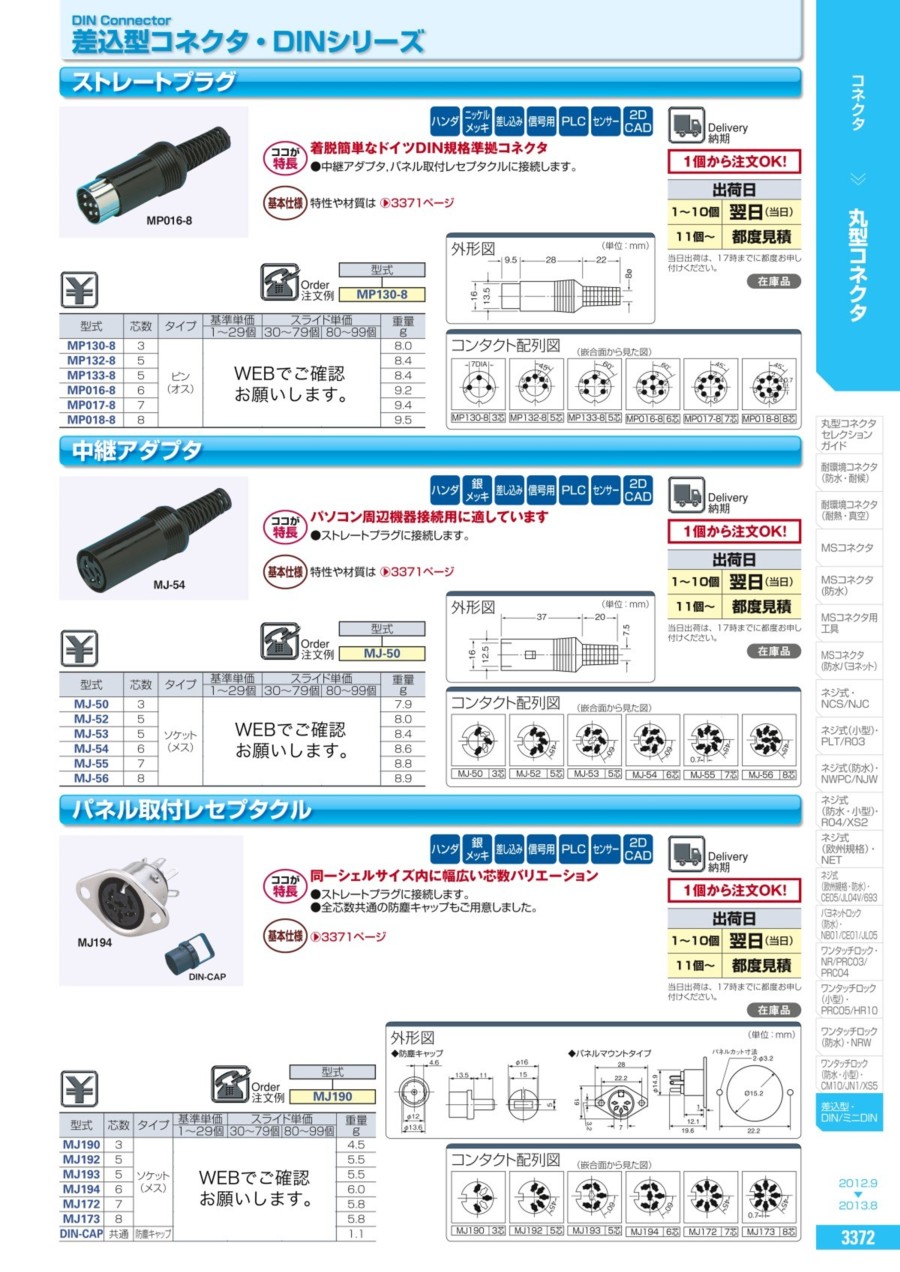

カタログ
