ミスミ

DINコネクタ付ケーブル

通常単価(税別): -

税込単価: -

通常出荷日：3日目

パソコンやFA機器計測機器に幅広く使用されている自由長のDINコネクタを利用したケーブルです。柔軟性に...

詳細を確認

55.0

【部材変更案内】 本シリーズのDケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【部材変更及び販売終了のご案内】安定供給と品質向上のため、ケーブル部材を変更及び統合することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル
廃止対象：Cケーブル（在庫がなくなり次第、順次Aケーブルへ統合予定）
変更時期：2025年6月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。

詳細を確認

よく一緒に見られています

ミスミ

ミニDINコネクタ（ミスミオリジナル）モールド・パネルマウントタイプ

通常価格(税別)： 996円 (税込価格：1,096円)

通常出荷日：在庫品1日目

よく一緒に見られています

ミスミ

NJCコネクタ付ケーブルストレート・中継・パネル取付タイプ

通常出荷日：3 日目～

未確定：候補が70型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報

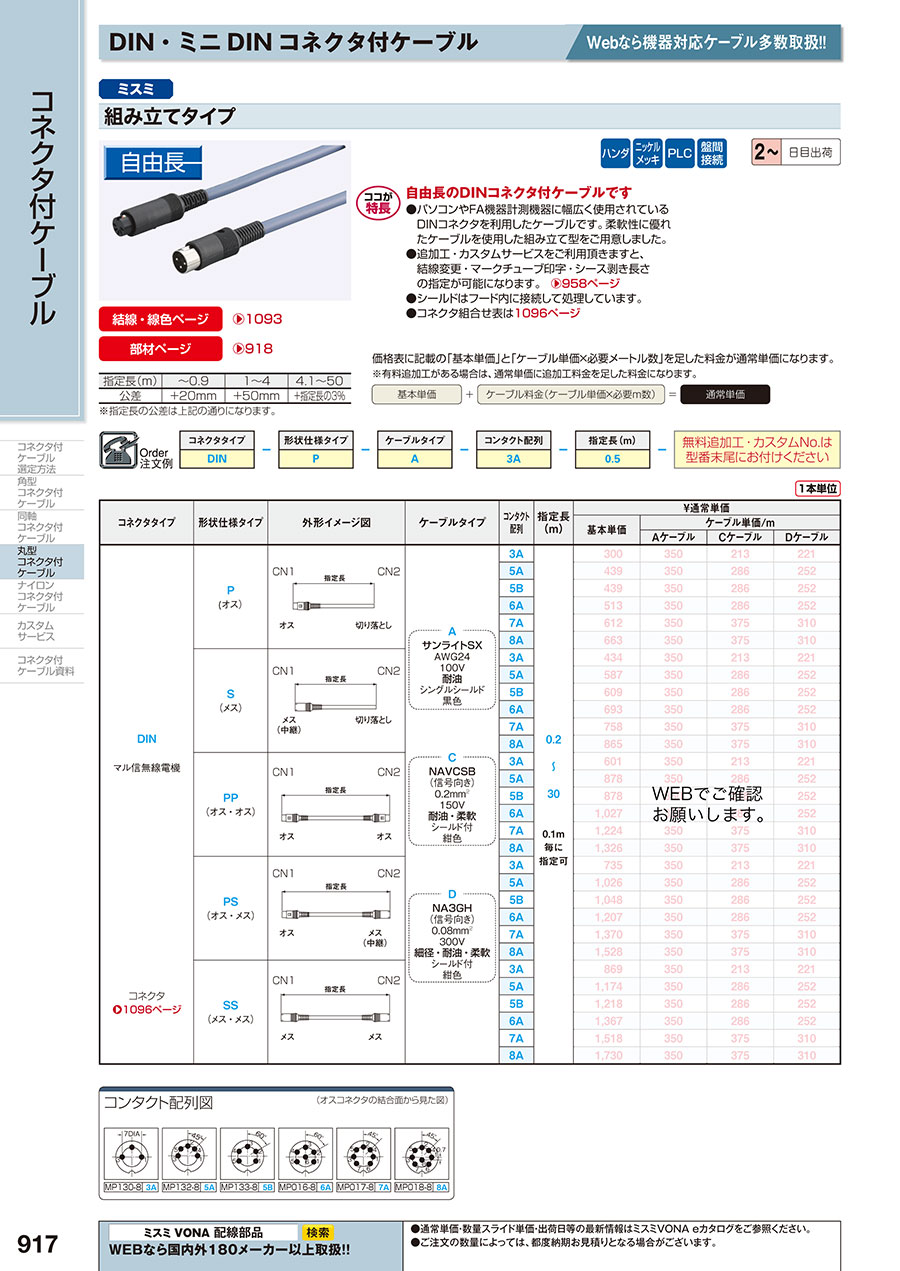

カタログ

外形図・規格表

部材情報

結線・線色情報

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ：DINマル信無線電機コネクタ

形状仕様イメージ図	コンタクト配列	ケーブルタイプ別型式				指定長（m）
形状仕様イメージ図	コンタクト配列	旧Aケーブル(0.2㎟) サンライト定格：150V 一重シールド	新Aケーブル(0.2㎟) SS300CM 定格：300V 細径・耐油・柔軟・一重シールド	Cケーブル(0.2㎟) NAVCSB 定格：150V 耐油・一重シールド	Dケーブル(0.08㎟) SS300CM 定格：300V 細径・耐油・柔軟・一重シールド	指定長（m）
P (オス・切り落とし）	3A	DIN-P-A-3A		DIN-P-C-3A	DIN-P-D-3A	0.2 ～ 30 0.1m 毎に指定可
	5A	DIN-P-A-5A		DIN-P-C-5A	DIN-P-D-5A
	5B	DIN-P-A-5B		DIN-P-C-5B	DIN-P-D-5B
	6A	DIN-P-A-6A		DIN-P-C-6A	DIN-P-D-6A
	7A	DIN-P-A-7A		DIN-P-C-7A	DIN-P-D-7A
	8A	DIN-P-A-8A		DIN-P-C-8A	DIN-P-D-8A
S （メス・切り落とし）	3A	DIN-S-A-3A		DIN-S-C-3A	DIN-S-D-3A
	5A	DIN-S-A-5A		DIN-S-C-5A	DIN-S-D-5A
	5B	DIN-S-A-5B		DIN-S-C-5B	DIN-S-D-5B
	6A	DIN-S-A-6A		DIN-S-C-6A	DIN-S-D-6A
	7A	DIN-S-A-7A		DIN-S-C-7A	DIN-S-D-7A
	8A	DIN-S-A-8A		DIN-S-C-8A	DIN-S-D-8A
PP （オス・オス）	3A	DIN-PP-A-3A		DIN-PP-C-3A	DIN-PP-D-3A
	5A	DIN-PP-A-5A		DIN-PP-C-5A	DIN-PP-D-5A
	5B	DIN-PP-A-5B		DIN-PP-C-5B	DIN-PP-D-5B
	6A	DIN-PP-A-6A		DIN-PP-C-6A	DIN-PP-D-6A
	7A	DIN-PP-A-7A		DIN-PP-C-7A	DIN-PP-D-7A
	8A	DIN-PP-A-8A		DIN-PP-C-8A	DIN-PP-D-8A
PS （オス・メス）	3A	DIN-PS-A-3A		DIN-PS-C-3A	DIN-PS-D-3A
	5A	DIN-PS-A-5A		DIN-PS-C-5A	DIN-PS-D-5A
	5B	DIN-PS-A-5B		DIN-PS-C-5B	DIN-PS-D-5B
	6A	DIN-PS-A-6A		DIN-PS-C-6A	DIN-PS-D-6A
	7A	DIN-PS-A-7A		DIN-PS-C-7A	DIN-PS-D-7A
	8A	DIN-PS-A-8A		DIN-PS-C-8A	DIN-PS-D-8A
SS （メス・メス）	3A	DIN-SS-A-3A		DIN-SS-C-3A	DIN-SS-D-3A
	5A	DIN-SS-A-5A		DIN-SS-C-5A	DIN-SS-D-5A
	5B	DIN-SS-A-5B		DIN-SS-C-5B	DIN-SS-D-5B
	6A	DIN-SS-A-6A		DIN-SS-C-6A	DIN-SS-D-6A
	7A	DIN-SS-A-7A		DIN-SS-C-7A	DIN-SS-D-7A
	8A	DIN-SS-A-8A		DIN-SS-C-8A	DIN-SS-D-8A

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

コンタクト配列図

（オスコネクタの結合面から見た図）

DINコネクタ組み立てタイプ(Cable with DIN connector, assembly type)：関連画像

MP130-8

MP132-8

MP133-8

MP016-8

MP017-8

MP018-8

■部材情報

ケーブル

Aケーブル（サンライト）


断面積	芯数
0.2mm²	3A、5A/B、6A、7A、8A

旧Cケーブル（NAVCSB）


断面積	芯数
0.2mm²	3A、5A/B、6A、7A、8A

主な仕様
シース色	ネイビー
取得規格	ULAWM2576/ULAWM2095
定格電圧	150/300			V
使用温度範囲	-20～80			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		6	（可動部）
※推奨値であり保証値ではございません
【ココが特長】		ULAWM2095（300V80℃）
		ULAWM2576（150V80℃）

新Cケーブル（SS300CMSB）


断面積	芯数
0.2mm²	3A、5A/B、6A、7A、8A

主な仕様
シース色	ブラック
取得規格	CM/CL3/ULAWM2464
定格電圧	300			V
使用温度範囲	ULAWM　－20~80 ULLISTED　－20~105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

Dケーブル（SS300CMSB）


断面積	芯数
0.08mm²	3A、5A/B、6A、7A、8A

主な仕様
シース色	ブラック
取得規格	CM/CL3/ULAWM2464
定格電圧	300			V
使用温度範囲	ULAWM　－20~80 ULLISTED　－20~105			℃
難燃性	VW-1
曲げ半径	仕上外径×	6	（固定部）
（mm）		-	（可動部）
※推奨値であり保証値ではございません

電気特性

芯数	コネクタ		Aケーブル			Cケーブル			Dケーブル
	定格電流（A以下）	定格電圧（V以下）	断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流 A（30℃）
3A	1	100	AWG25 （0.2mm²）	100V	4.6	AWG25 （0.2mm²）	150V	3.8	AWG28 （0.08mm²）	300V	2.4
5A					3.9			2.8			2.1
5B
6A											1.9
7A					3.5			2.5			1.7
8A

※各数値は参考値であり、保証値ではありません。

型番リスト

表示件数

型番

DIN-P-A-3A-[0.2-30/0.1]

DIN-P-A-5A-[0.2-30/0.1]

DIN-P-A-5B-[0.2-30/0.1]

DIN-P-A-6A-[0.2-30/0.1]

DIN-P-A-7A-[0.2-30/0.1]

DIN-P-A-8A-[0.2-30/0.1]

DIN-P-C-7A-[0.2-50/0.1]

DIN-P-C-8A-[0.2-50/0.1]

DIN-P-D-3A-[0.2-50/0.1]

DIN-P-D-5A-[0.2-50/0.1]

DIN-P-D-5B-[0.2-50/0.1]

DIN-P-D-6A-[0.2-50/0.1]

DIN-P-D-7A-[0.2-50/0.1]

DIN-P-D-8A-[0.2-50/0.1]

DIN-PP-A-3A-[0.2-30/0.1]

DIN-PP-A-5A-[0.2-30/0.1]

DIN-PP-A-5B-[0.2-30/0.1]

DIN-PP-A-6A-[0.2-30/0.1]

DIN-PP-A-7A-[0.2-30/0.1]

DIN-PP-A-8A-[0.2-30/0.1]

DIN-PP-C-7A-[0.2-50/0.1]

DIN-PP-C-8A-[0.2-50/0.1]

DIN-PP-D-3A-[0.2-50/0.1]

DIN-PP-D-5A-[0.2-50/0.1]

DIN-PP-D-5B-[0.2-50/0.1]

DIN-PP-D-6A-[0.2-50/0.1]

DIN-PP-D-7A-[0.2-50/0.1]

DIN-PP-D-8A-[0.2-50/0.1]

DIN-PS-A-3A-[0.2-30/0.1]

DIN-PS-A-5A-[0.2-30/0.1]

DIN-PS-A-5B-[0.2-1.9/0.1]

DIN-PS-A-6A-[0.2-30/0.1]

DIN-PS-A-7A-[0.2-30/0.1]

DIN-PS-A-8A-[0.2-30/0.1]

DIN-PS-C-7A-[0.2-50/0.1]

DIN-PS-C-8A-[0.2-50/0.1]

DIN-PS-D-3A-[0.2-50/0.1]

DIN-PS-D-5A-[0.2-50/0.1]

DIN-PS-D-5B-[0.2-50/0.1]

DIN-PS-D-6A-[0.2-50/0.1]

DIN-PS-D-7A-[0.2-50/0.1]

DIN-PS-D-8A-[0.2-50/0.1]

DIN-S-A-3A-[0.2-30/0.1]

DIN-S-A-5A-[0.2-30/0.1]

DIN-S-A-5B-[0.2-30/0.1]

DIN-S-A-6A-[0.2-30/0.1]

DIN-S-A-7A-[0.2-30/0.1]

DIN-S-A-8A-[0.2-30/0.1]

DIN-S-C-7A-[0.2-50/0.1]

DIN-S-C-8A-[0.2-50/0.1]

DIN-S-D-3A-[0.2-50/0.1]

DIN-S-D-5A-[0.2-50/0.1]

DIN-S-D-5B-[0.2-50/0.1]

DIN-S-D-6A-[0.2-50/0.1]

DIN-S-D-7A-[0.2-50/0.1]

DIN-S-D-8A-[0.2-50/0.1]

DIN-SS-A-3A-[0.2-30/0.1]

DIN-SS-A-5A-[0.2-30/0.1]

DIN-SS-A-5B-[0.2-30/0.1]

DIN-SS-A-6A-[0.2-30/0.1]

コネクタ1（CN1）

コネクタ2（CN2）

ケーブル定格電圧

(V)

コンタクト配列

ケーブル規格（UL/CSA）

ツイストペア

導体寸法

(AWG)

ケーブルタイプ

指定長

(m)

耐屈曲

ケーブル色

最小発注数量

オスストレート	切落とし	100	3A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	100	5A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	100	5B	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	100	6A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	100	7A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	100	8A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	切落とし	150	7A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	150	8A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	3A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	5A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	5B	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	6A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	7A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	切落とし	300	8A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	100	3A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	100	5A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	100	5B	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	100	6A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	100	7A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	100	8A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	オスストレート	150	7A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	150	8A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	3A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	5A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	5B	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	6A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	7A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	オスストレート	300	8A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	100	3A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	メスストレート	100	5A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	メスストレート	100	5B	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 1.9	なし	黒	1個
オスストレート	メスストレート	100	6A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	メスストレート	100	7A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	メスストレート	100	8A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
オスストレート	メスストレート	150	7A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	150	8A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	3A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	5A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	5B	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	6A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	7A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
オスストレート	メスストレート	300	8A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	100	3A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	100	5A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	100	5B	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	100	6A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	100	7A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	100	8A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	切落とし	150	7A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	150	8A	UL	あり	25	C: AWG25(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	3A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	5A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	5B	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	6A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	7A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	切落とし	300	8A	UL	なし	28	D: AWG28(紺) 耐油・柔軟	0.2 ～ 50	柔軟	ネイビー	1個
メスストレート	メスストレート	100	3A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	メスストレート	100	5A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	メスストレート	100	5B	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個
メスストレート	メスストレート	100	6A	なし	なし	24	A: AWG24(黒) 耐油・耐屈曲なし	0.2 ～ 30	なし	黒	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報
概要・仕様

基本情報

パソコンやFA機器計測機器に幅広く使用されている自由長のDINコネクタを利用したケーブルです。
柔軟性に優れたケーブルを使用した組み立て型をご用意しました。

ご注意

【部材変更案内】 本シリーズのDケーブルは仕様変更を予定しております。変更内容はケーブルへのLISTED規格追加で、電気的特性に差異なく上位互換となります。外観・内部配線色・ハーネス型番は従来通りで変更ございません。
変更時期：2025年7月1日製作分より（ランニングチェンジ）
内容詳細：こちらをご参照ください。
変更対象：こちらをご参照ください。
【部材変更及び販売終了のご案内】安定供給と品質向上のため、ケーブル部材を変更及び統合することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル
廃止対象：Cケーブル（在庫がなくなり次第、順次Aケーブルへ統合予定）
変更時期：2025年6月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。

概要・仕様

適合電線サイズ

	AWG	導体断面積（mm²）
サイズ	24〜28	0.2〜0.08

仕様

定格電流	1A以下
定格電圧	AC100V以下
絶縁抵抗	100MΩ以上/DC250V
耐電圧	AC250V/1分間
使用温度	-20℃〜70℃

材料／仕上

項目	材質		仕上
①本体	オスコネクタタイプ	PE	黒
①本体	メスタイプ	AVAC	黒
②絶縁体	オスコネクタタイプ	PBT	黒
	メスタイプ	ABS	黒
	パネルマウントタイプ	PBT	黒
③メタルシェル	オスコネクタタイプ	鋼	ニッケルメッキ
	メスタイプ	燐青銅	ニッケルメッキ
	パネルマウントタイプ	鋼	ニッケルメッキ
④コンタクト	オスコネクタタイプ	黄銅	ニッケルメッキ
	メスタイプ	黄銅	銀メッキ
	パネルマウントタイプ	黄銅	錫メッキ
⑤アースラグ	オスコネクタタイプ	鋼	ニッケルメッキ
	メスタイプ	PBW	銀メッキ
	パネルマウントタイプ	燐青銅	錫メッキ
⑥ケーブルプロテクター	オスコネクタタイプ	PVC	黒
⑥ケーブルプロテクター	メスタイプ	PVC	黒

	オスタイプ	オスタイプ分解写真
パネルマウントタイプ
	メスタイプ

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
操作盤アルミタイプ
ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DINコネクタ付ケーブルのレビュー

5平均満足度：5.05件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

電子天秤の接続用ハーネス

満足度：5.02017/06/07

必要なピン数のコネクタを使用して好みの長さのケーブルが製作できるので、市販品では対応できない用途に使えるので便利。納品さ...もっと読む

3人が参考にしています。

車両用通信ケーブル

満足度：5.02017/04/24

市販品で求める仕様の物がみつからなかったのでお願いしました。コネクタ、ケーブルの組み合わせ仕様を細かく指定でき、満足い...もっと読む

2人が参考にしています。

測定機器の通信ケーブル

満足度：5.02025/06/04

測定機器の通信ケーブルで製作しました。製作品は、とてもきれいで満足しています。

0人が参考にしています。

検査装置とプレス機本体の接続ケーブルに使用

満足度：5.02021/09/15

プレス加工で使っている「ミス検」と呼んでいるミスを検査する装置と、プレス機本体とを接続するケーブルに、このDINコネクタ...もっと読む

0人が参考にしています。

電子天秤の外部出力用

満足度：5.02020/03/19

電子天秤からの出力に使用員数管理で電子天秤を使用しているが回路を組むのにDINタイプからY型端子に変更する為はんだ...もっと読む

0人が参考にしています。

5件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 DINコネクタ付ケーブル	ミニDINコネクタ（ミスミオリジナル）モールド・パネルマウントタイプ	ミニDINコネクタ付きケーブル(マル信無線電機製)	NETコネクタ付ケーブルストレート・パネル取付タイプ	NCSコネクタ付ケーブルストレート・中継・パネル取付タイプ	PRC03コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	996円 -	-	-	-	-
通常出荷日	3日目	在庫品1日目	3日目	3日目	3日目	3日目
コネクタメーカー	マル信無線電機	ミスミ	マル信無線電機	七星科学研究所	七星科学研究所	多治見無線電機
コネクタ種類	DIN	ミニDIN	ミニDIN	NET	NCS	PRC03
ケーブル形状	丸	丸	丸	丸	丸	丸
シールド	1重	1重	1重	なし	なし	なし
耐環境	耐油	-	-	-	-	-

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

エレクトロニクス部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

コネクタ1（CN1）

コネクタ2（CN2）

ケーブル定格電圧(V)

コンタクト配列

ケーブル規格（UL/CSA）

ツイストペア

導体寸法(AWG)

ケーブルタイプ

指定長(m)

DINコネクタ付ケーブル

外形図・規格表

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コンタクト配列図

■部材情報

電気特性

型番リスト

詳細情報

基本情報

ご注意

概要・仕様

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

丸型コネクタ付ケーブルカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
