【オムロン】XS2　T字型ジョイントアダプタ

【オムロン】XS2　T字型ジョイントアダプタ
通常単価(税別)
5,090円～5,100円
税込単価
5,599円～5,610円
通常出荷日：在庫品1日目当日出荷可能

オムロン製。センサー使用を考慮して設計されたXS2コネクタ。

よく一緒に見られています

【オムロン】製商品　XS2　防水 センサー用オスコネクタ（ネジ式）

ミスミ

【オムロン】製商品　XS2　防水 センサー用オスコネクタ（ネジ式）
通常価格(税別)： 1,068円 (税込価格：1,175円)

通常出荷日：在庫品1日目

未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

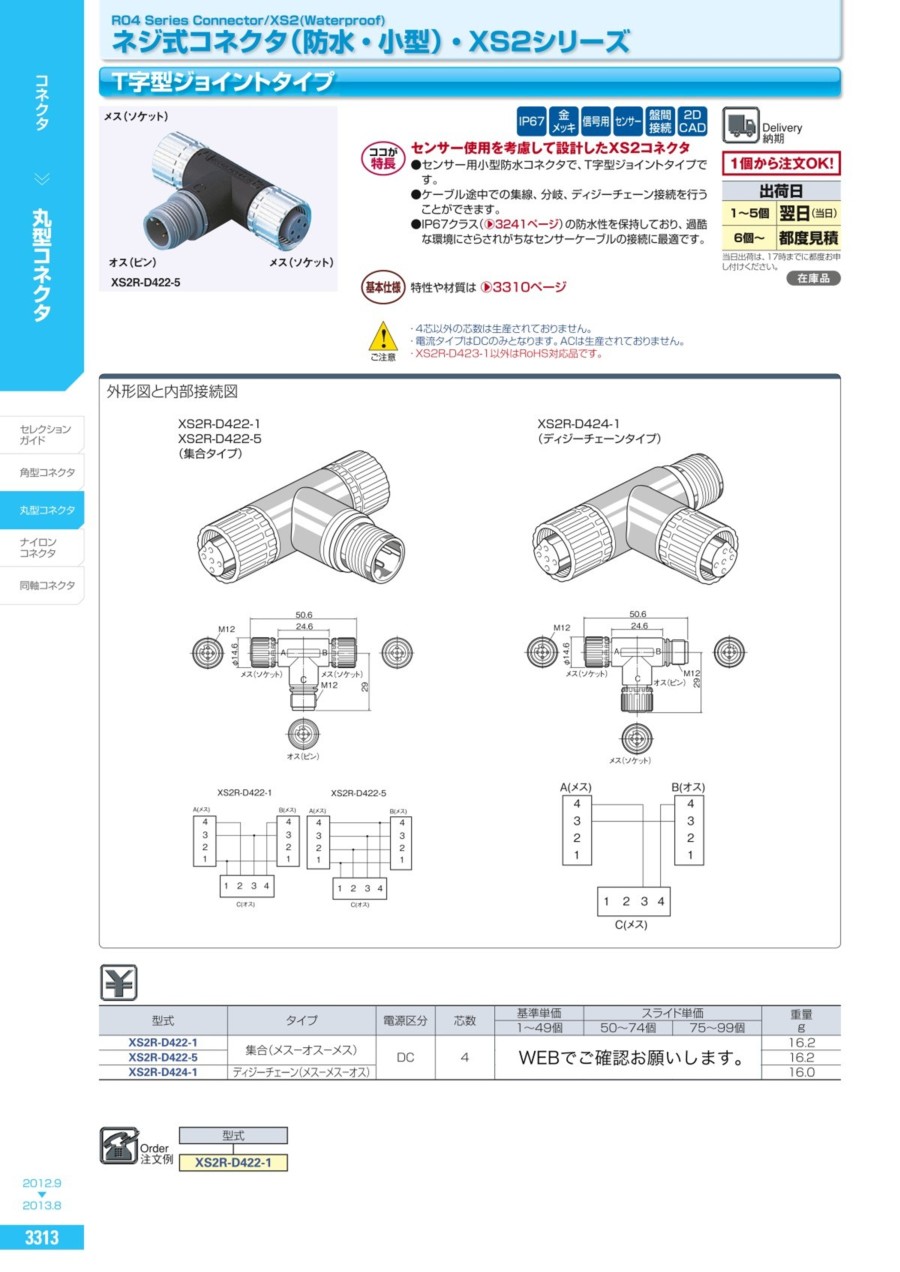

XS2　T字型ジョイントアダプタ:関連画像
型式タイプ電源区分芯数重量
g
XS2R-D422-1集合(メス−オス−メス)DC416.2
XS2R-D422-516.2
XS2R-D424-1ディジーチェーン(メス−メス−オス)16.0

概要仕様

XS2　T字型ジョイントアダプタ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    XS2R-D422-1
    XS2R-D422-5
    最小発注数量
    1個
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    5,100円
    ( 5,610円 )
    在庫品1日目当日出荷可能
    5,090円
    ( 5,599円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    オムロン製。センサー使用を考慮して設計されたXS2コネクタ。


    ●本製品はオムロン製の商品です。
    ●センサー用小型防水コネクタで、T字型ジョイントタイプです。
    ●ケーブル途中での集線、分岐、ディジーチェーン接続を行うことができます。
    ●IP67クラスの防水性を保持しており、過酷な環境にさらされがちなセンサーケーブルの接続に最適です。

    ・4芯以外の芯数は生産されておりません。
    ・電流タイプはDCのみとなります。ACは生産されておりません。

    共通仕様

    材料／仕上

    項 目 材 料 仕 上
    コンタクト 黄銅 ニッケル下地金メッキ（0.4μm）
    ネジ部 黄銅 ニッケルメッキ
    キャップ PBT樹脂 UL94V-0,黒
    ケーブルクランプ ポリアミド樹脂 UL94V-0,白
    ロックスプリング LCP樹脂 —
    防水ブッシュ ゴム —
    カバー PBT樹脂 UL94V-0,黒
    Oリング ゴム —
    防水キャップ 黄銅 ニッケルメッキ

    仕様

    項 目 特 性
    定格電流 3A
    定格電圧 DC用：DC125V,AC用：AC250V
    接触抵抗 40mΩ以下（20mV以下,100mA以下にて）
    絶縁抵抗 1000MΩ以上（DC500Vにて）
    耐電圧 AC1500V,1min（リーク電流1mA以下）
    保護構造 IP67（IEC529）
    挿抜耐久 200回以上
    組立部固定強度 引張り：98N（10kgf）/15s
    回転：0.98N･m（10kgf･cm）/15s
    ケーブル保持力 98N（10kgf）/15s
    使用温度範囲 −25〜＋70℃

    適用電線サイズ

    結線方式 ケーブル仕上がり外径 AWGサイズ 導体断面積
    ネジ方式 φ5mm〜φ6mm 24〜18 0.18mm2〜0.75mm2
    ハンダ方式 24〜20 0.18mm2〜0.5mm2


    コンタクト配列図


    ケーブル末端処理方法

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
