【オムロン】XS2 防水 センサー用パネル取付コネクタ（ネジ式）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,932円～7,203円
- 税込単価
- 2,125円～7,923円
【特長】オムロン製のセンサー用、ネジ式パネル取付防水コネクタです。IP67取得...
詳細情報を確認する未確定：候補が4型番あります。
商品仕様
規格表
| 型式 | 結線方式 | タイプ | 電源区分 | 芯数 | 重量 g |
| XS2M-D424-2 | ハンダ | オス | DC | 4 | 8.1 |
| XS2P-D422-2 | メス | 22.0 | |||
| XS2M-A424-2 | オス | AC | 8.1 | ||
| XS2P-A422-2 | メス | 22.0 |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,206円 ( 2,427円 ) | 在庫品1日目当日出荷可能 |
1,932円 ( 2,125円 ) | 在庫品1日目当日出荷可能 |
7,203円 ( 7,923円 ) | 在庫品1日目当日出荷可能 |
7,203円 ( 7,923円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
オムロン製のセンサー用、ネジ式パネル取付防水コネクタです。
IP67取得、ハイレベルな防水機能と軽量化を実現しました。
センサー用小型防水コネクタで、パネル取付タイプです。
接続方法は専用工具を必要としないハンダ式となっています。
【用途】
IP67クラスの防水性を保持しており、過酷な環境にさらされがちなセンサーケーブルの接続に最適です。
IP67取得！しかも軽量品です。
●本製品はオムロン製の商品です。
●センサー用小型防水コネクタで、パネル取付タイプです。
●接続方法は専用工具を必要としないハンダ式となっています。
●IP67クラスの防水性を保持しており、過酷な環境にさらされがちなセンサーケーブルの接続に最適です。
特性や材質は こちら
共通仕様
材料／仕上
| 項 目 | 材 料 | 仕 上 |
|---|---|---|
| コンタクト | 黄銅 | ニッケル下地金メッキ（0.4μm） |
| ネジ部 | 黄銅 | ニッケルメッキ |
| キャップ | PBT樹脂 | UL94V-0,黒 |
| ケーブルクランプ | ポリアミド樹脂 | UL94V-0,白 |
| ロックスプリング | LCP樹脂 | — |
| 防水ブッシュ | ゴム | — |
| カバー | PBT樹脂 | UL94V-0,黒 |
| Oリング | ゴム | — |
| 防水キャップ | 黄銅 | ニッケルメッキ |
仕様
| 項 目 | 特 性 |
|---|---|
| 定格電流 | 3A |
| 定格電圧 | DC用：DC125V,AC用：AC250V |
| 接触抵抗 | 40mΩ以下（20mV以下,100mA以下にて） |
| 絶縁抵抗 | 1000MΩ以上（DC500Vにて） |
| 耐電圧 | AC1500V,1min（リーク電流1mA以下） |
| 保護構造 | IP67（IEC529） |
| 挿抜耐久 | 200回以上 |
| 組立部固定強度 | 引張り：98N（10kgf）/15s |
| 回転：0.98N･m（10kgf･cm）/15s | |
| ケーブル保持力 | 98N（10kgf）/15s |
| 使用温度範囲 | −25〜＋70℃ |
適用電線サイズ
| 結線方式 | ケーブル仕上がり外径 | AWGサイズ | 導体断面積 |
|---|---|---|---|
| ネジ方式 | φ5mm〜φ6mm | 24〜18 | 0.18mm2〜0.75mm2 |
| ハンダ方式 | 24〜20 | 0.18mm2〜0.5mm2 |
コンタクト配列図
ケーブル末端処理方法

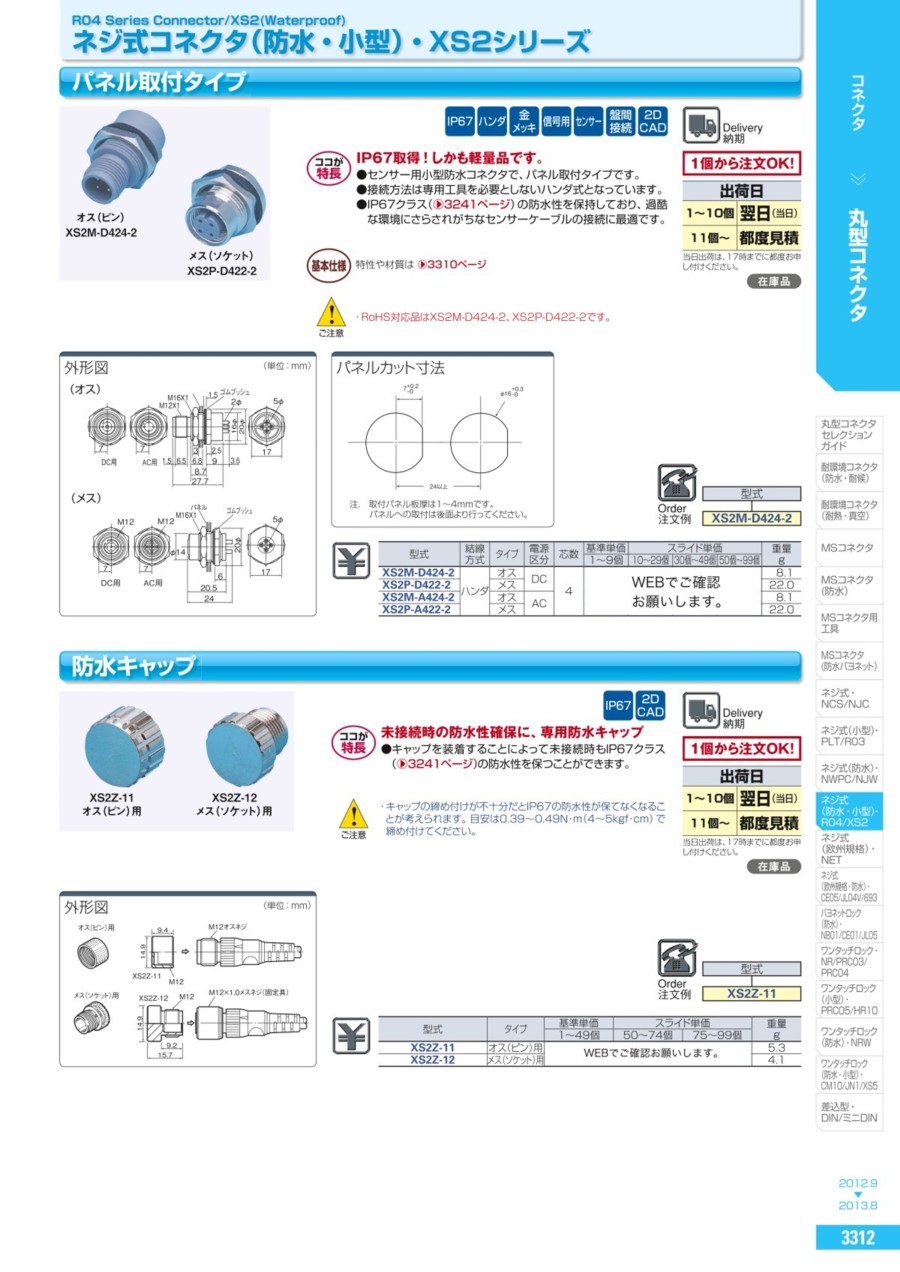

カタログ
商品担当おすすめ
【オムロン】XS2 防水 センサー用パネル取付コネクタ（ネジ式）のレビュー
製品
5
5.02019/05/21
防水性に優れていて、ねじ止めタイプなので
確実に接続ができて良いです。
0人が参考にしています。
センサ接続コネクタ
5
5.02017/01/27
価格の割に防水もしっかりしていて使いやすいです。安定供給していただけるので安心して使えます。今までの仕入れ先よりも安く買...もっと読む
0人が参考にしています。
