【オムロン】製商品 XS2 防水 センサー用オスコネクタ（ネジ式）
規格・仕様：
- IP67
- 信号用
- 盤間接続
- センサー
- ネジ式
- ハンダ
- 金メッキ
未確定：候補が3型番あります。
商品仕様
規格表
| 型式 | 結線方式 | 電源区分 | 芯数 | タイプ | 重量 g |
| XS2G-D421 | ハンダ | DC | 4 | オス | 14.7 |
| XS2G-A421 | AC | 14.7 | |||
| XS2G-D4S1 | ネジ | DC | 18.7 |
概要仕様
詳細情報
基本情報
オムロン製。センサー使用を考慮して設計されたXS2コネクタ。
●本製品はオムロン製の商品です。
●センサー用小型防水コネクタのオスタイプです。
●接続方法に専用工具を必要としないハンダ式とネジ式の2種類があります。
●IP67クラス（こちら）の防水性を保持しており、過酷な環境にさらされがちなセンサーケーブルの接続に最適です。
●ケーブルクランプがキャップを回しゴムで締め付ける方式のため、安定したケーブル保持を行うことができます。
●AC電源用とDC電源用があります。
特性や材質は こちら
・キャップの締め付けにプライヤ等の工具は使わないでください。破損の原因となりますので、締め付けは必ず手で行ってください。
・キャップの締め付けが不十分だとIP67の防水性が保てなくなることが考えられます。目安は0.39〜0.49N･m（4〜5kgf･cm）で締め付けてください。
共通仕様
材料／仕上
| 項 目 | 材 料 | 仕 上 |
|---|---|---|
| コンタクト | 黄銅 | ニッケル下地金メッキ（0.4μm） |
| ネジ部 | 黄銅 | ニッケルメッキ |
| キャップ | PBT樹脂 | UL94V-0,黒 |
| ケーブルクランプ | ポリアミド樹脂 | UL94V-0,白 |
| ロックスプリング | LCP樹脂 | — |
| 防水ブッシュ | ゴム | — |
| カバー | PBT樹脂 | UL94V-0,黒 |
| Oリング | ゴム | — |
| 防水キャップ | 黄銅 | ニッケルメッキ |
仕様
| 項 目 | 特 性 |
|---|---|
| 定格電流 | 3A |
| 定格電圧 | DC用：DC125V,AC用：AC250V |
| 接触抵抗 | 40mΩ以下（20mV以下,100mA以下にて） |
| 絶縁抵抗 | 1000MΩ以上（DC500Vにて） |
| 耐電圧 | AC1500V,1min（リーク電流1mA以下） |
| 保護構造 | IP67（IEC529） |
| 挿抜耐久 | 200回以上 |
| 組立部固定強度 | 引張り：98N（10kgf）/15s |
| 回転：0.98N･m（10kgf･cm）/15s | |
| ケーブル保持力 | 98N（10kgf）/15s |
| 使用温度範囲 | −25〜＋70℃ |
適用電線サイズ
| 結線方式 | ケーブル仕上がり外径 | AWGサイズ | 導体断面積 |
|---|---|---|---|
| ネジ方式 | φ5mm〜φ6mm | 24〜18 | 0.18mm2〜0.75mm2 |
| ハンダ方式 | 24〜20 | 0.18mm2〜0.5mm2 |
コンタクト配列図
ケーブル末端処理方法

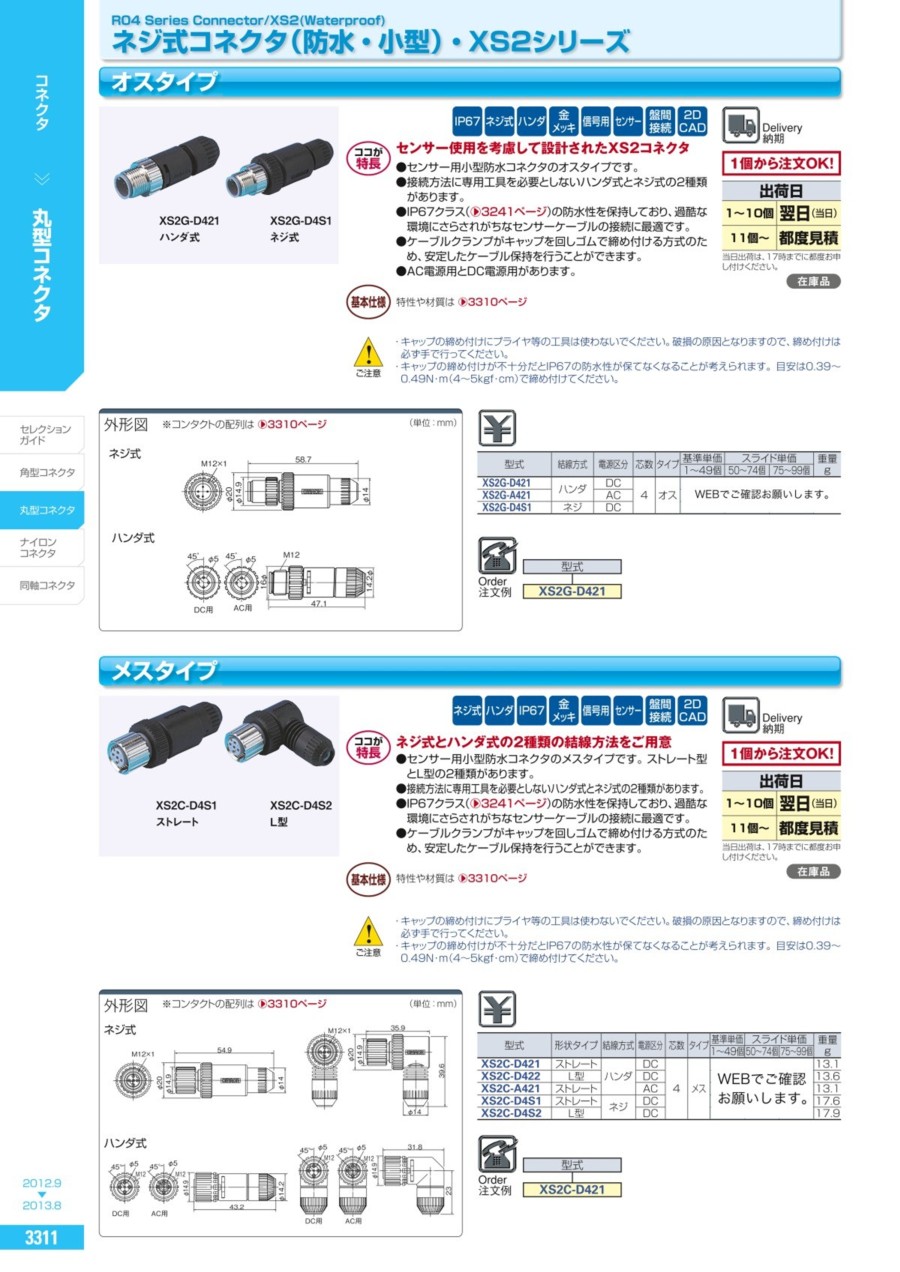

カタログ
