【ヒロセ電機】HR10　防塵キャップ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 270円～283円

税込単価: 297円～311円

ヒロセ電機製HR10シリーズ用のダストキャップです。レセプタクルを埃などの異物...

詳細情報を確認する

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式	芯数	重量 g

HR10-7R-C	4,6	0.3
HR10-10R-C	10,12	0.6

概要仕様

型番リスト

表示件数

型番

HR10-7R-C

HR10-10R-C

RoHS?	最小発注数量

10	1個
10	1個

通常単価(税別) (税込単価)	通常出荷日

283円 ( 311円 )	在庫品1日目当日出荷可能
270円 ( 297円 )	在庫品1日目当日出荷可能

基本情報

ヒロセ電機製HR10シリーズ用のダストキャップです。レセプタクルを埃などの異物混入防止、嵌合面をしっかりと保護することができます。但し防水機能はございませんのてご使用時注意ください。

●未使用時のパネル取付レセプタクルに取り付けて、嵌合面へほこりや異物が混入するのを防ぎます。

・防水機能はありません。

共通仕様

特性

項目	内容
定格電流	2A以下
定格電圧	14芯：AC150V／DC200V、その他：AC100V／DC140V
耐電圧	AC300V以下（4芯はAC500V以下）／1分間
絶縁抵抗	1,000MΩ以上／DC100V
接触抵抗	10mΩ以下／DC1A
適用電線サイズ	AWG26以下バラ線または0.15mm2以下バラ線

※適用電線サイズはケーブル仕上外径がケーブルクランプ内径を超えないようにしてください。

材料／仕上

項目	材料	仕上
本体シェル	亜鉛合金	梨地ニッケルメッキ
ピンコンタクト	黄銅	銀メッキ
ソケットコンタクト	リン青銅	銀メッキ
絶縁体	ポリアミド樹脂	黒

コンタクト配列図

結線作業方法（中継タイプも同じ方法で行えます。）

芯数	スパナ掛けの間隔（mm）	D寸法（mm）	スパナ締付力
4.6	7.5	10	1.5N・m（15kgf・cm）
10.12	9.5	16	1.5N・m（15kgf・cm）

コネクタの組立は次の順序で行います。
①ケーブルをコードブッシングとコネクタ本体に通し、絶縁体ユニットのコンタクトにハンダ付けします。
②電線をコネクタにハンダ付け後コネクタに添付のクランプ金具を圧着工具（HR10A-TC-02）またはプライヤー等で電線にカシメ固定します。
③絶縁体ユニットネジ部をコネクタ本体にはめ込みます。（スパナを使い表に示す値で締め込みます。）なお、コネクタ本体を締め込む際はハンダ結線部に負担が加わらないようにD部をたるませてから締め込んでください。
④止めビスは、クランプ金具の2カ所のボスの一方に止めビスの先端があたるように締め込みます。なお、止めビスは、締め付けトルク0.3N･m（3kgf･cm）で固定します。
⑤最後にコードブッシングをコネクタ本体にかぶせます。

コネクタの挿抜方法

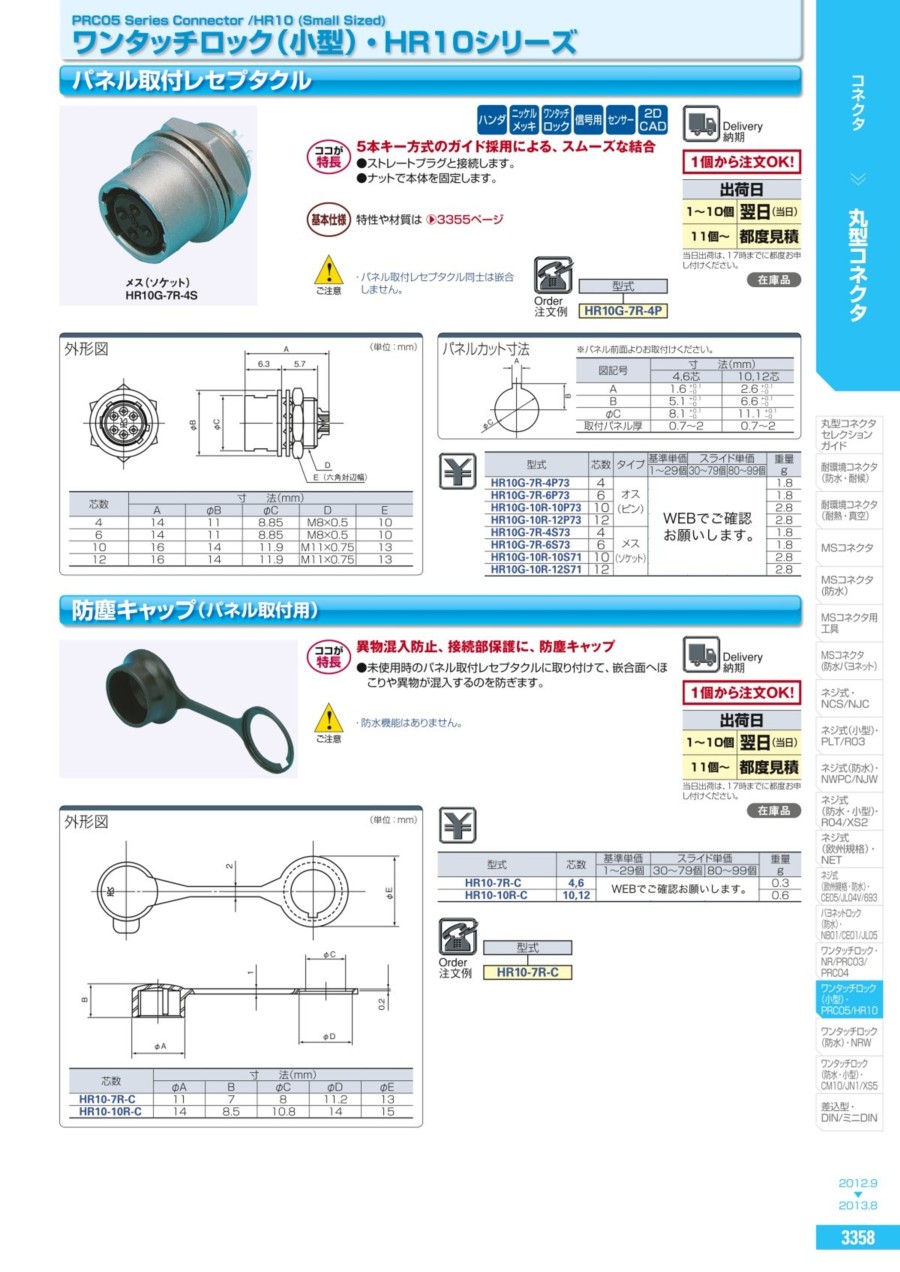

カタログ
