コネクタの組立は次の順序で行います。
①ケーブルをコードブッシングとコネクタ本体に通し、絶縁体ユニットのコンタクトにハンダ付けします。
②電線をコネクタにハンダ付け後コネクタに添付のクランプ金具を圧着工具（HR10A-TC-02）またはプライヤー等で電線にカシメ固定します。
③絶縁体ユニットネジ部をコネクタ本体にはめ込みます。（スパナを使い表に示す値で締め込みます。）なお、コネクタ本体を締め込む際はハンダ結線部に負担が加わらないようにD部をたるませてから締め込んでください。
④止めビスは、クランプ金具の2カ所のボスの一方に止めビスの先端があたるように締め込みます。なお、止めビスは、締め付けトルク0.3N･m（3kgf･cm）で固定します。
⑤最後にコードブッシングをコネクタ本体にかぶせます。
エレクトロニクス部品技術窓口
HR10Aコネクタ付ケーブル 中継タイプ
- 通常単価(税別)
- -
- 税込単価
- -
ヒロセ電機HR10コネクタを使用した中継コネクタ付ハーネス ワンタッチ、防水対...
詳細情報を確認する規格・仕様：
- 信号用
- 機器間接続
- センサー
- EMI対策
- ハンダ
- ワンタッチロック
- 銀メッキ
- ミスミオリジナル
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。 - 【販売終了案内】本シリーズのAケーブル（型番：NA28WSH）は販売終了品のため22年7月以降、部材状況によって受注受付を終了致します。代替品は、SBケーブル（型番：SS30WS）です。ケーブルの外皮色が紺色から黒へ変わりますが、同等仕様で性能面に変わりなく従来通りご使用いただけます。
・10芯, 12芯は販売終了しました（22/10/6時点情報）。
・上記以外の芯数は部材在庫あるため販売継続中です。
ご不明な点がございましたら、本ページ右上の「エレクトロニクス技術窓口」よりお問い合わせ下さい。 - 【仕様について】シールドはコネクタ内シェル接続です。
- ケーブルSBタイプの4芯・6芯製品は2022年9月20日受注分より使用するケーブルがSS30WS-5PからSS30WS-3Pへ変更となります。
変更対象製品一覧につきましてはこちらをご確認ください。
未確定：候補が52型番あります。
商品仕様
規格表
| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 芯数 | − | 指定長（m） | − | 無料追加工・カス夕ムNo.は 型番末尾にお付けください |
| HR10AJ | − | JPT | − | A | − | 4 | − | 0.2 |
| 指定長（ｍ） | 0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

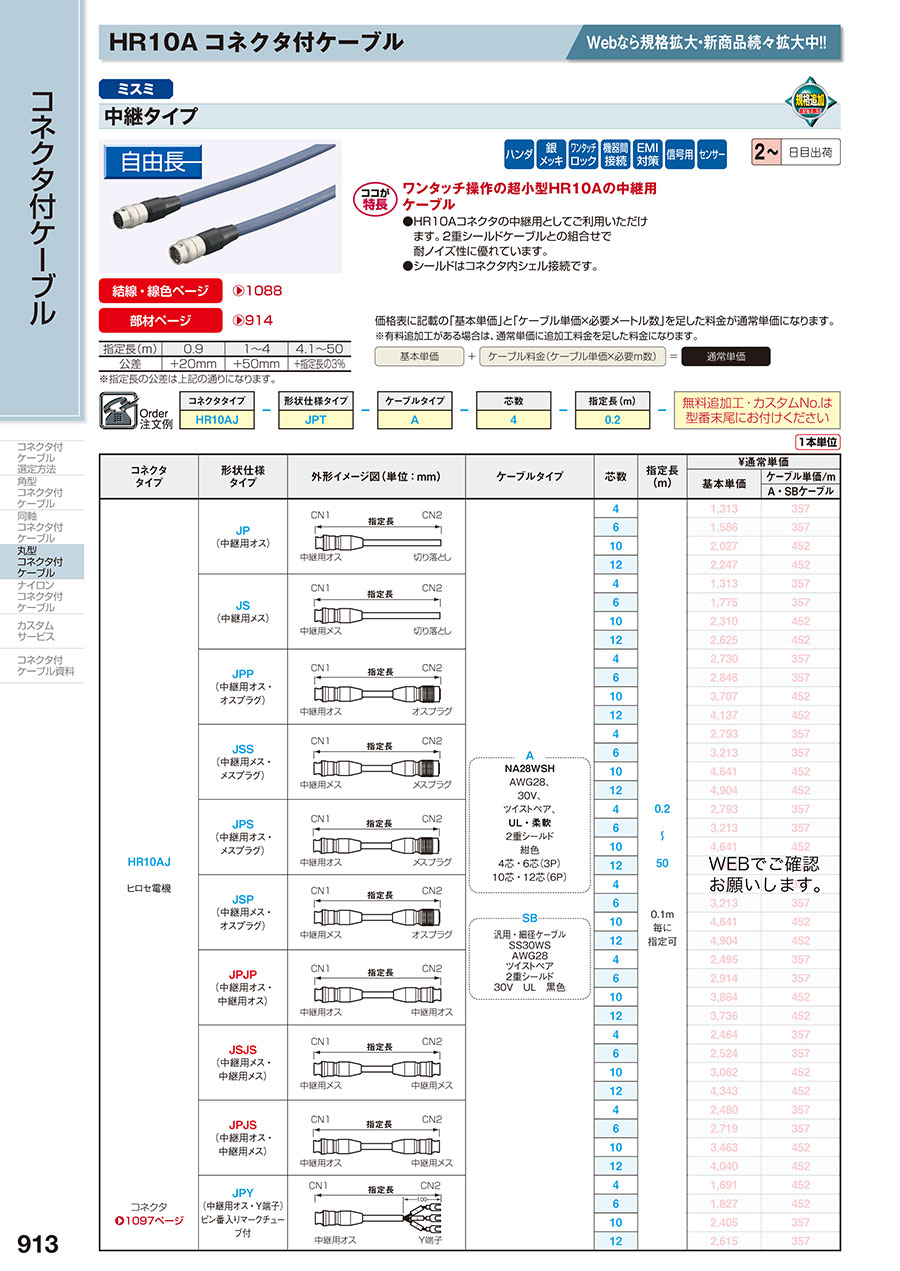

| コネクタ タイプ | 形状仕様 タイプ | 外形イメージ図（単位：mm） | ケーブルタイプ | 芯数 | 指定長 （m） |
| HR10AJ ヒロセ電機コネクタ P1097 | JP （中継用オス） |  |  | 4 | 0.2 ～ 50 0.1m 毎に 指定可 |
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JS （中継用メス） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPP （中継用オス・ オスプラグ） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JSS （中継用メス・ メスプラグ） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPS （中継用オス・ メスプラグ） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JSP （中継用メス・ オスプラグ） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPJP （中継用オス・ 中継用オス） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JSJS （中継用メス・ 中継用メス） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPJS （中継用オス・ 中継用メス） |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPY （中継用オス・Y端子） ピン番入りマークチューブ付 |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JSY （中継用メス・Y端子） ピン番入りマーク チューブ付 |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 | |||||
| JPT （中継用オス・バラ線） ピン番入りマークチューブ付 |  | 4 | |||
| 6 | |||||
| 10 | |||||
| JST （中継用メス・バラ線） ピン番入りマークチューブ付 |  | 4 | |||
| 6 | |||||
| 10 | |||||
| 12 |
概要仕様
ケーブル仕様 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ケーブル | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
電気特性
| 芯数 | コネクタ | Aケーブル | ||||
| 定格電流 （A以下） | 定格電圧 （V以下） | 断面積 | 定格電圧 | 許容電流 A（30℃） | ||
| AC | DC | |||||
| 4 | 2 | 100 | 140 | AWG28 （0.08mm2） | 30V | 2.3 |
| 6 | 100 | 140 | ||||
| 10 | 1.8 | |||||
| 12 | ||||||
組み合わせ方法 | |
 ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
311ページ
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
ヒロセ電機HR10コネクタを使用した中継コネクタ付ハーネス ワンタッチ、防水対応で様々な環境での配線作業効率を改善
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。 - 【販売終了案内】本シリーズのAケーブル（型番：NA28WSH）は販売終了品のため22年7月以降、部材状況によって受注受付を終了致します。代替品は、SBケーブル（型番：SS30WS）です。ケーブルの外皮色が紺色から黒へ変わりますが、同等仕様で性能面に変わりなく従来通りご使用いただけます。
・10芯, 12芯は販売終了しました（22/10/6時点情報）。
・上記以外の芯数は部材在庫あるため販売継続中です。
ご不明な点がございましたら、本ページ右上の「エレクトロニクス技術窓口」よりお問い合わせ下さい。 - 【仕様について】シールドはコネクタ内シェル接続です。
- ケーブルSBタイプの4芯・6芯製品は2022年9月20日受注分より使用するケーブルがSS30WS-5PからSS30WS-3Pへ変更となります。
変更対象製品一覧につきましてはこちらをご確認ください。
共通仕様
特性
| 項目 | 内容 |
|---|---|
| 定格電流 | 2A以下 |
| 定格電圧 | 14芯：AC150V／DC200V、その他：AC100V／DC140V |
| 耐電圧 | AC300V以下（4芯はAC500V以下）／1分間 |
| 絶縁抵抗 | 1,000MΩ以上／DC100V |
| 接触抵抗 | 10mΩ以下／DC1A |
| 適用電線サイズ | AWG26以下バラ線または0.15mm2以下バラ線 |
※適用電線サイズはケーブル仕上外径がケーブルクランプ内径を超えないようにしてください。
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | 梨地ニッケルメッキ |
| ピンコンタクト | 黄銅 | 銀メッキ |
| ソケットコンタクト | リン青銅 | 銀メッキ |
| 絶縁体 | ポリアミド樹脂 | 黒 |
組み合わせ方法 | |
 ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
コンタクト配列図
|
|
|
結線作業方法（中継タイプも同じ方法で行えます。）
| 芯数 | スパナ掛けの間隔（mm） | D寸法（mm） | スパナ締付力 |
|---|---|---|---|
| 4.6 | 7.5 | 10 | 1.5N・m（15kgf・cm） |
| 10.12 | 9.5 | 16 | 1.5N・m（15kgf・cm） |
コネクタの挿抜方法
 |  |
| ●装着するにはコネクタA部を持ち、コネクタのガイドとパネルマウントのガイドを合 せ真っ直ぐに押し込みます。スムーズに結合ができます。 | ●コネクタを取りはずす時はコネクタの接続スリーブB部を持ち真っ直ぐに引き抜き ます。簡単に取りはずすことができます。 |
