コネクタの組立は次の順序で行います。
①ケーブルをコードブッシングとコネクタ本体に通し、絶縁体ユニットのコンタクトにハンダ付けします。
②電線をコネクタにハンダ付け後コネクタに添付のクランプ金具を圧着工具（HR10A-TC-02）またはプライヤー等で電線にカシメ固定します。
③絶縁体ユニットネジ部をコネクタ本体にはめ込みます。（スパナを使い表に示す値で締め込みます。）なお、コネクタ本体を締め込む際はハンダ結線部に負担が加わらないようにD部をたるませてから締め込んでください。
④止めビスは、クランプ金具の2カ所のボスの一方に止めビスの先端があたるように締め込みます。なお、止めビスは、締め付けトルク0.3N･m（3kgf･cm）で固定します。
⑤最後にコードブッシングをコネクタ本体にかぶせます。
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が60型番あります。

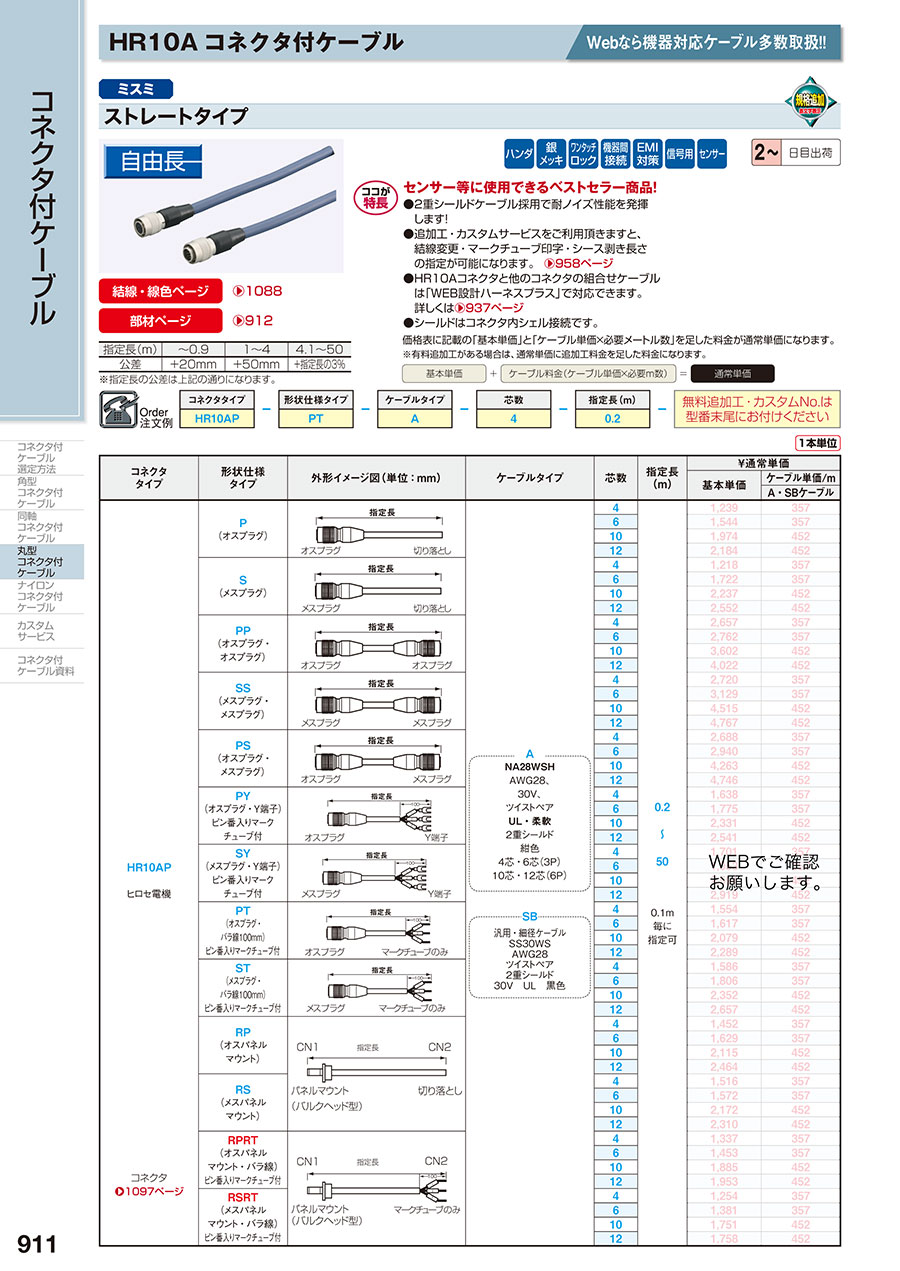

HR10Aコネクタ付きケーブル ストレートタイプ
未確定：候補が60型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
部材情報はこちら
、結線、線色情報はこちらをご確認ください。（選定した芯数を参照ください）
、結線、線色情報はこちらをご確認ください。（選定した芯数を参照ください）| コネクタタイプ | − | 形状仕様タイプ | − | ケーブルタイプ | − | 芯数 | − | 指定長（m） | − | 無料追加工・カスタムNo.は 型式末尾にお付けください | |
| HR10AP | − | P | − | SB | − | 4 | − | 1 | （オスプラグ、SBケーブル、4芯、1m） | ||
| HR10AP | − | RPT | − | V | − | 4 | − | 0.5 | （オスパネルマウント、マークチューブ付き、Vケーブル、4芯、0.5m） |
[ ! ] 形状仕様タイプの P は片側オス片側切り落としを示し、RPT は片側パネルマウント、片側マークチューブ付きを示します。詳細は規格表の外形イメージ図をご参照ください。
[ ! ] 指定長は、[0.2-50/0.1m単位] の範囲で選定可能です。左側の絞り込み条件 「指定長」 に希望の長さを入力いただくと型番が生成されます。
※ヒロセ電機コネクタ情報(HR10シリーズ)は（>>こちら）、ミスミ型番との対応表は（>>こちら）
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
| 1本単位 |
| 指定長（m） | ～0.9 | 1～4 | 4.1～50 |
| 公差 | +20mm | +50mm | +指定長の3% |
[ ! ] SB、Vケーブルは屈曲使用を推奨しておりません。
[ ! ] 標準品で指定できない仕様・寸法をご希望の場合は、特注ハーネス製作 自由設計ハーネス にて製作可否を含めたお見積もりをお願いします。
ケーブル仕様 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ケーブル | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ケーブル タイプ | 型番 | AWG サイズ | 対数 (1P=2芯) | 導体 | 絶縁 厚さ （mm） | 対より 外径 約 （mm） | シールド部 （テープ） 厚さ （mm） | シールド部 （編組） 厚さ （mm） | シールド部 （編組） 密度 （%） | シース 厚さ （mm） | 仕上 外径 （mm） | 電気的特性 | 概算 質量 (kg/km) | ||||
| 構成 (本/mm) | 外径 (約/mm) | 導体抵抗 Ω/km （20℃） | 絶縁特性 MΩkm （20℃） | 試験電圧 (V/分) | 許容電流 A （30℃） | ||||||||||||
| SB | SS30WS | 28 （0.08mm2） | 3P | 7/0.127 | 0.38 | 0.1 | - | - | - | - | 0.81 | 4.5 | 246以下 | 10以上 | - | 1.24 | 48 |
| 5P | 5.0 | 240以下 | 1.1 | 41 | |||||||||||||
| 8P | 5.5 | 246以下 | 0.83 | 52 | |||||||||||||
| 10P | 6.1 | 59 | |||||||||||||||
| V | UL1007 | 26 （0.12mm2） | ー | 7/0.16 | 0.5 | 0.4 | ー | 1.3 | 141 | 50以上 | 2000 | 3.2 | 2.9 | ||||
電気特性
| 芯数 | コネクタ | ||
| 定格電流 （A以下） | 定格電圧 （V以下） | ||
| AC | DC | ||
| 4 | 2 | 100 | 140 |
| 6 | 100 | 140 | |
| 10 | |||
| 12 | |||
| Y端子 | ||||||||||||
| ||||||||||||
■関連商品のご案内
| ～ハーネス特注対応～ 本ページには、 お探し商品がございませんか？ 長さや結線などカスタマイズ された商品もご対応中！ |  |
ハーネス追加工・カスタムサービス
追加工サービスとカスタムサービスの併用可能！
これまでのマークチューブ印字指定サービス、自由結線指定サービスに加え、さらに3つのサービスを開始！●追加工のみ
必須形式の末尾に、（シース剥き、アース線、アース端子サイズ）のうち、指定される仕様のみ追加工形式をご指定下さい。
●カスタムのみ
必須形式の末尾に、識別記号「X」と「カスタムナンバー」をつけてご依頼ください。
※カスタムナンバー取得方法は左ページをご参照ください。
●追加工とカスタム
必須形式の末尾に、追加工形式、カスタムナンバーの順にご記入ください。
●全ての追加工とカスタム
必須形式の末尾に（シース剥き、アース線、アース端子サイズ）、カスタムナンバーの順にご記入ください。
1 シース剥き長さ指定
※Y端子付、もしくはマークチューブ入りの商品に限ります。
2 リード線が長さ指定
※元々、リード線がある商品に限ります。
3 アース端子寸法指定
※元々、リード線がある商品に限ります。
4 ラベル印字指定
※Y端子付、もしくはマークチューブ入りの商品に限ります。
2 リード線が長さ指定
※元々、リード線がある商品に限ります。
3 アース端子寸法指定
※元々、リード線がある商品に限ります。
4 ラベル印字指定
追加工・カスタムの注文方法
|
|
|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）
ハーネス単価計算方法
価格表に記載の「基本単価」「ケーブル単価×必要メートル数」と「追加工料金」を足していただいた金額が商品単価になります。型式：NDDJ-PY-E-9-1-04Sの場合
|
|
|
|
|
|
|
>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用) 記入例
>>>カスタムナンバー取得用紙(結線指定用) 記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用) 記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用) 記入例(PDF)
| お申し込み |
| 株式会社ミスミ ハーネス見積センター Fax ：03-5805-7162 Tel ： 03-5805-7164 Mail ： harness@misumi.co.jp 受付時間：月～金 9:00～18:00 （祝日除く） |
特性
| 項目 | 内容 |
|---|---|
| 定格電流 | 2A以下 |
| 定格電圧 | 14芯：AC150V／DC200V、その他：AC100V／DC140V |
| 耐電圧 | AC300V以下（4芯はAC500V以下）／1分間 |
| 絶縁抵抗 | 1,000MΩ以上／DC100V |
| 接触抵抗 | 10mΩ以下／DC1A |
| 適用電線サイズ | AWG26以下バラ線または0.15mm2以下バラ線 |
※適用電線サイズはケーブル仕上外径がケーブルクランプ内径を超えないようにしてください。
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | 梨地ニッケルメッキ |
| ピンコンタクト | 黄銅 | 銀メッキ |
| ソケットコンタクト | リン青銅 | 銀メッキ |
| 絶縁体 | ポリアミド樹脂 | 黒 |
組み合わせ方法 | |
 ※結合は○印の関係においてオスとメスの組み合せで行ってください。 |
■パネル取付
| パネルカット寸法 | ※パネル前面よりお取付けください。 | |||||||||||||||||||||||||||||||||||
 |
| |||||||||||||||||||||||||||||||||||
コンタクト配列図
|
|
|
結線作業方法（中継タイプも同じ方法で行えます。）
| 芯数 | スパナ掛けの間隔（mm） | D寸法（mm） | スパナ締付力 |
|---|---|---|---|
| 4.6 | 7.5 | 10 | 1.5N・m（15kgf・cm） |
| 10.12 | 9.5 | 16 | 1.5N・m（15kgf・cm） |
コネクタの挿抜方法
 |  |
| ●装着するにはコネクタA部を持ち、コネクタのガイドとパネルマウントのガイドを合 せ真っ直ぐに押し込みます。スムーズに結合ができます。 | ●コネクタを取りはずす時はコネクタの接続スリーブB部を持ち真っ直ぐに引き抜き ます。簡単に取りはずすことができます。 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
センサー等に使用できるベストセラー商品！
2重シールドケーブル採用で耐ノイズ性能を発揮します！
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。 - ケーブルSBタイプの4芯・6芯製品は2022年9月20日受注分より使用するケーブルがSS30WS-5PからSS30WS-3Pへ変更となります。
変更対象製品一覧につきましてはこちらをご確認ください。
カタログ
商品担当おすすめ
HR10Aコネクタ付きケーブル ストレートタイプのレビュー
装置の配線に使用
5
5.02019/05/14
相手側のコネクタが決まっておりましたので、形状に合わせて選定をしました。HR10Aコネクタ中継タイプと同じ装置内で併用を...もっと読む
1人が参考にしています。
検査装置
5
5.02022/09/29
以前は自分で半田付けを行っていましたが、時間がかかってたまりませんでした。結線不良の心配も無く助かります。
0人が参考にしています。
装置電気の接続用で使用
5
5.02022/05/11
ｹｰﾌﾞﾙを作成する手間が省けて大変役立ちました。
ｺｽﾄ的にも十分満足です。
0人が参考にしています。
製品の信号線に使用
5
5.02021/08/18
製品の通信ハーネスに、このHR10Aコネクタ付きケーブルを使用しました。品質面では問題ありません。良い商品だと思います。...もっと読む
0人が参考にしています。
ライン設備
5
5.02021/07/21
