PLT　アングルプラグ（ネジ式）

PLT　アングルプラグ（ネジ式）
規格・仕様：
  • UL
  • 電源用
  • 信号用
  • 盤間接続
  • センサー
  • ハンダ
  • ニッケルメッキ
未確定：候補が7型番あります。
数量：

商品仕様

規格表

PLT　アングルプラグ（ネジ式）:関連画像
型番芯数タイプ重量
g
PLT-162-LP-R2メス
（ソケット）		15.7
PLT-163-LP-R316.0
PLT-164-LP-R416.2
PLT-165-LP-R516.1
PLT-166-LP-R616.0
PLT-167-LP-R715.5
PLT-168-LP-R816.4
[ ! ]セット型番ではございません。（メスタイプのみ）
[ ! ]型番末尾のRはRoHS対応記号となります。
[ ! ]防塵キャップのお取り扱いはございません。

概要仕様

外形図

（単位：mm）
PLT　ストレートプラグ（ネジ式）:関連画像

締め付けトルク値 M2：0.13N・ｍ、M1.7：0.1N・ｍ

関連商品

型番芯数（別売）嵌合相手
中継タイプ
パネルマウントタイプ
PLT-162-LP-R2PLT-162-AD-RPLT-162-R-R
PLT-163-LP-R3PLT-163-AD-RPLT-163-R-R
PLT-164-LP-R4PLT-164-AD-RPLT-164-R-R
PLT-165-LP-R5PLT-165-AD-RPLT-165-R-R
PLT-166-LP-R6PLT-166-AD-RPLT-166-R-R
PLT-167-LP-R7PLT-167-AD-RPLT-167-R-R
PLT-168-LP-R8PLT-168-AD-RPLT-168-R-R
[ ! ]嵌合相手は芯数に合ったものを選定してください。

組合せ方法


PLT　ストレートプラグ（ネジ式）:関連画像
＊ストレートタイプとアングルタイプはメスコンタクトのみです。
まだパネルマウントタイプと中継タイプはオスコンタクトのみです。

型番リスト

表示件数
  • 1
    • 型番
    PLT-162-LP-R
    PLT-163-LP-R
    PLT-164-LP-R
    PLT-165-LP-R
    PLT-166-LP-R
    PLT-167-LP-R
    PLT-168-LP-R

    ピン数

    		RoHS?最小発注数量
    2
    10
    1個
    3
    10
    1個
    4
    10
    1個
    5
    10
    1個
    6
    10
    1個
    7
    10
    1個
    8
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    318円
    ( 350円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    340円
    ( 374円 )
    在庫品1日目当日出荷可能
    352円
    ( 387円 )
    在庫品1日目当日出荷可能
    352円
    ( 387円 )
    在庫品1日目当日出荷可能
    373円
    ( 410円 )
    在庫品1日目当日出荷可能
    428円
    ( 471円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    金属製の強度に優れた小型メタルのネジ式アングルプラグです。
    狭い空間でケーブルの取り回しが有効です。
    【用途】
    パネル取付レセプタクルと中継アダプタに接続します。


    狭い空間でケーブルの取り回しが有効
    ●パネル取付レセプタクルと中継アダプタに接続します。

    材質は >>3285ページ
    特性や適応電線サイズは >>3285ページ

    ・アングルプラグ同士は嵌合しません。

    共通仕様

    材料／仕上

    項目材料仕上
    本体シェル亜鉛合金ニッケルメッキ
    絶縁体ベークライト−
    コンタクト銅ニッケルメッキ


    コンタクト配列図



    適用電線サイズ

    芯数導体断面積（mm2）AWGケーブル仕上外径
    2,30.5〜0.0520〜30φ6.3〜φ7mm
    4,50.3〜0.0522〜30
    6,7,80.2〜0.0524〜30


    組み立て方

    ハンダ付けを行う際は右の写真のようにコネクタを分解して行ってください。
    コネクタは横のネジをゆるめるだけで分解できます。

    電気的特性

    芯数2,3,4,5,6,7,8
    定格電流5A以下
    定格電圧125V以下
    使用限界電圧200V以下
    耐 電 圧AC1000V／1分間
    絶縁抵抗1800MΩ以上／DC500V
    接触抵抗3mΩ以下
    挿抜寿命200回以内
    使用温度範囲−20℃〜＋80℃
    [ ! ]定格電流は1芯あたりの数値となります。（4芯の場合は20A）

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

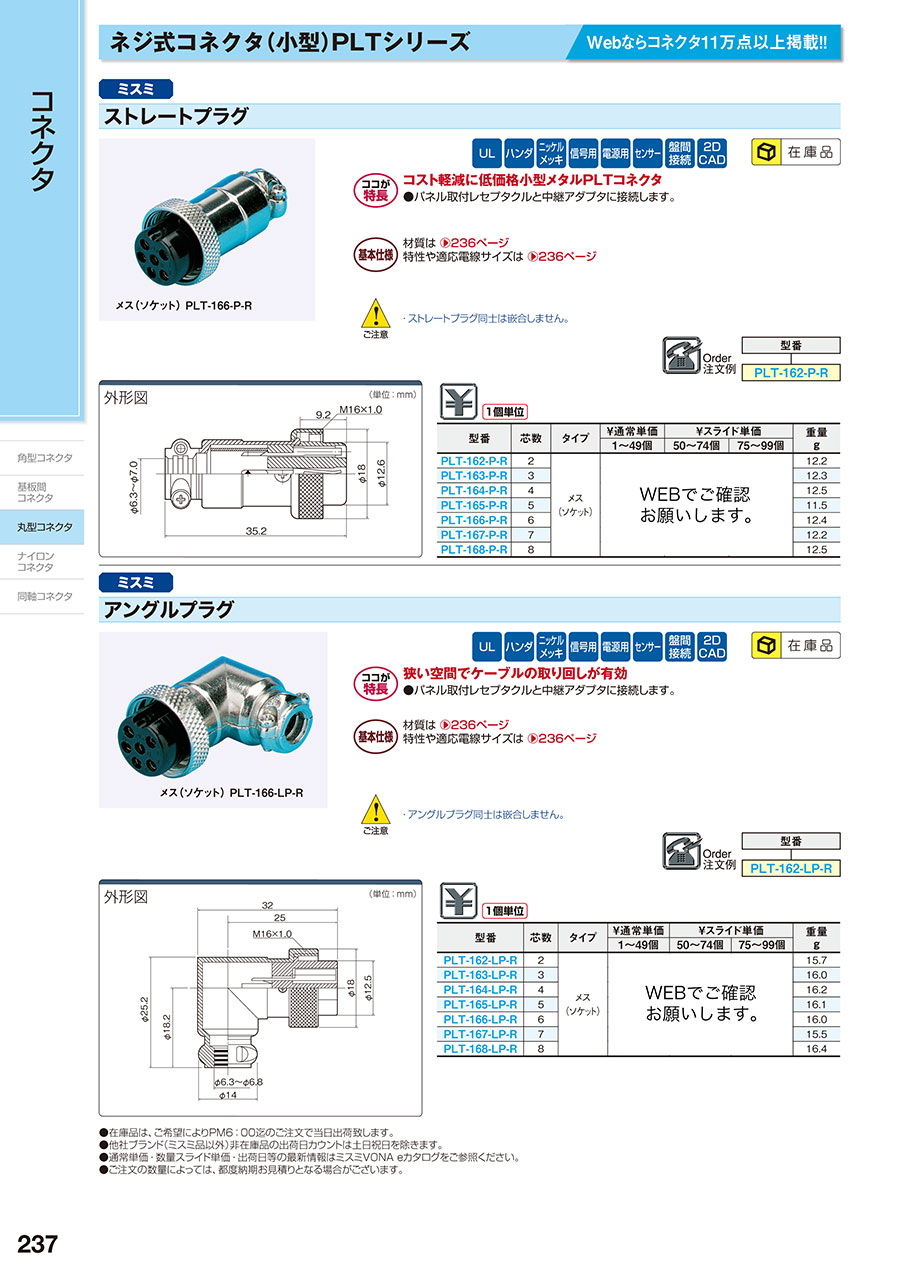

    EW-237
