【多治見無線電機】R04 防水キャップ
- 通常単価(税別)
- 671円～1,347円特別価格
- 税込単価
- 738円～1,482円特別価格
通常出荷日：在庫品1日目当日出荷可能
ワンタッチロック型の、R04シリーズ丸型コネクタ用防水キャップ。【特長】・完全防水。・係止用の紐と止め...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 | 芯数 | 重量 g |
| R04-CR3 | 2,3,5 | 5.2 |
| R04-CR6 | 6,8 | 5.7 |
| R04-CR7 | 12 | 8.8 |
概要仕様
詳細情報
基本情報
ワンタッチロック型の、R04シリーズ丸型コネクタ用防水キャップ。
【特長】
・完全防水。
・係止用の紐と止め金具が付属。
・レセプタクル用。
【用途】
・水中及び暴風の影響を受ける所などの防水性維持に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
●パネル取付レセプタクル未接続時に嵌合面への水、ほこり、異物等の混入を防止します。
●パネル取付レセプタクル未接続時の通電部接触による事故を防止します。
・バルクヘッド型とフランジ型のパネル取付レセプタクルに取付可能です。
・コネクタ未接続時は非防水です。未接続時に水がかかる場合は防水キャップを付けてください。水に触れると機器内に浸水する恐れがあります。
共通仕様
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 黄銅および亜鉛合金 | ニッケルメッキ |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
コンタクト配列図
機械的特性
| 項目 | 内 容 |
|---|---|
| 耐衝撃性 | 加速度50G |
| 耐振性 | JIS C 5402, 6.1, 10〜55Hz, 10G |
| 耐湿性 | JIS C 5402, 7.3, 40±2℃, 90％〜95％以下, 96時間 |
| 耐食性 | JIS C 5402, 7.1, 塩水濃度5％, 48時間 |
| 使用温度範囲 | −25℃〜＋85℃, 相対湿度85％以下 |
| 温度サイクル | JIS C 5402, 7.2, −40℃〜＋100℃ 5サイクル |
| 繰り返し動作 | 1000回挿抜 |
| 防水性 | 耐水圧＝200kpa（結合時） |
適用電線サイズ
| 導体断面積（mm2） | AWG | |
|---|---|---|
| 電線サイズ | 0.2〜0.05 | 24〜30 |
＊ケーブル仕上外径がコネクタのケーブル引き出し口の内径を超えないようにしてください。
電気的特性
| 芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | |
| AC | DC | ||||||
| 2 | 300 | 420 | 2 | 900 | 1000MΩ以上 （DC500V） | 8mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 3 | 300 | 420 | 2 | 900 | |||
| 5 | 150 | 200 | 2 | 500 | |||
| 6 | 300 | 420 | 2 | 900 | |||
| 8 | 200 | 280 | 2 | 700 | |||
| 12 | 300 | 420 | 2 | 900 | |||
※定格はコンタクト一芯あたりに流せる容量です。
パネルカット寸法図
結線作業方法
組み合せ方法

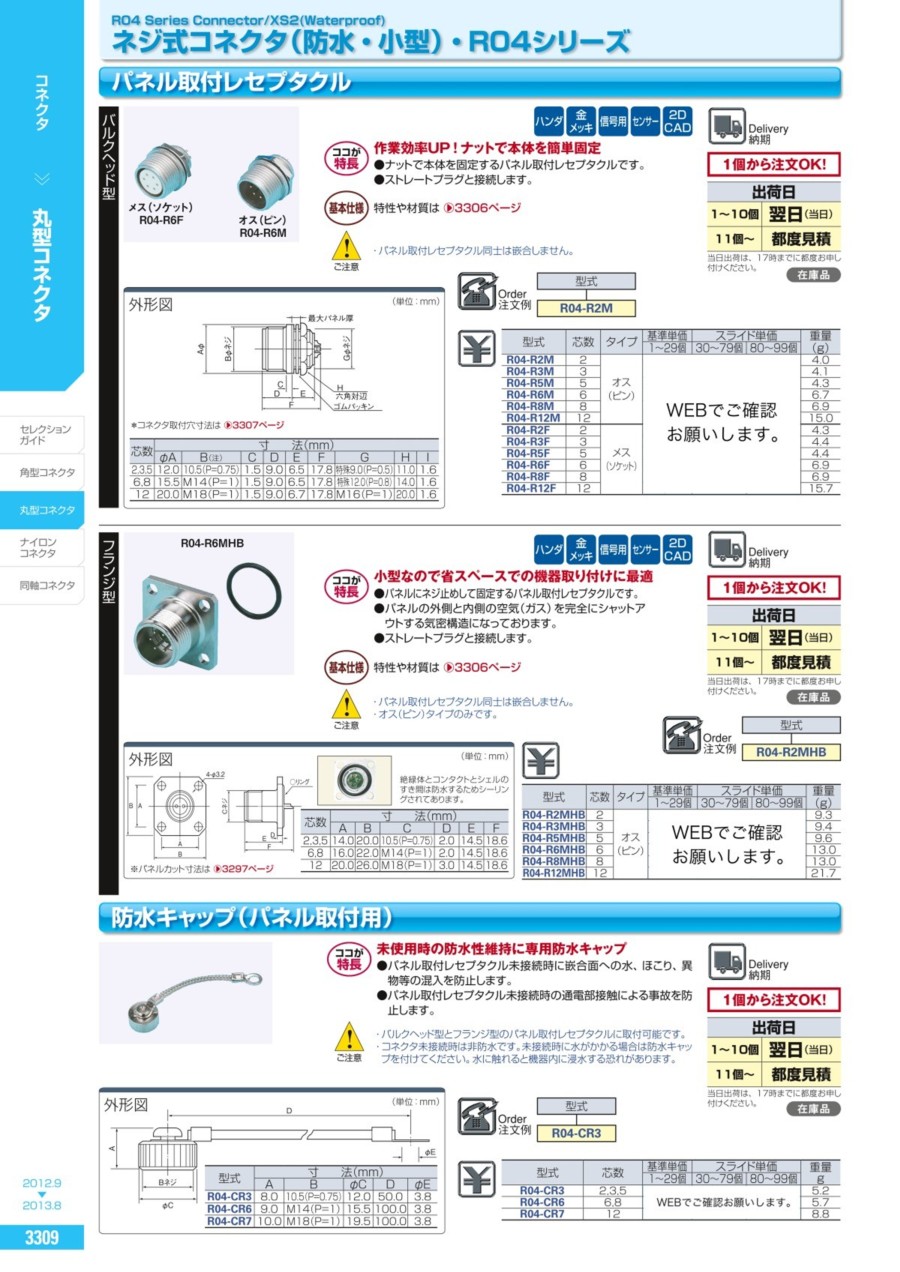

カタログ
