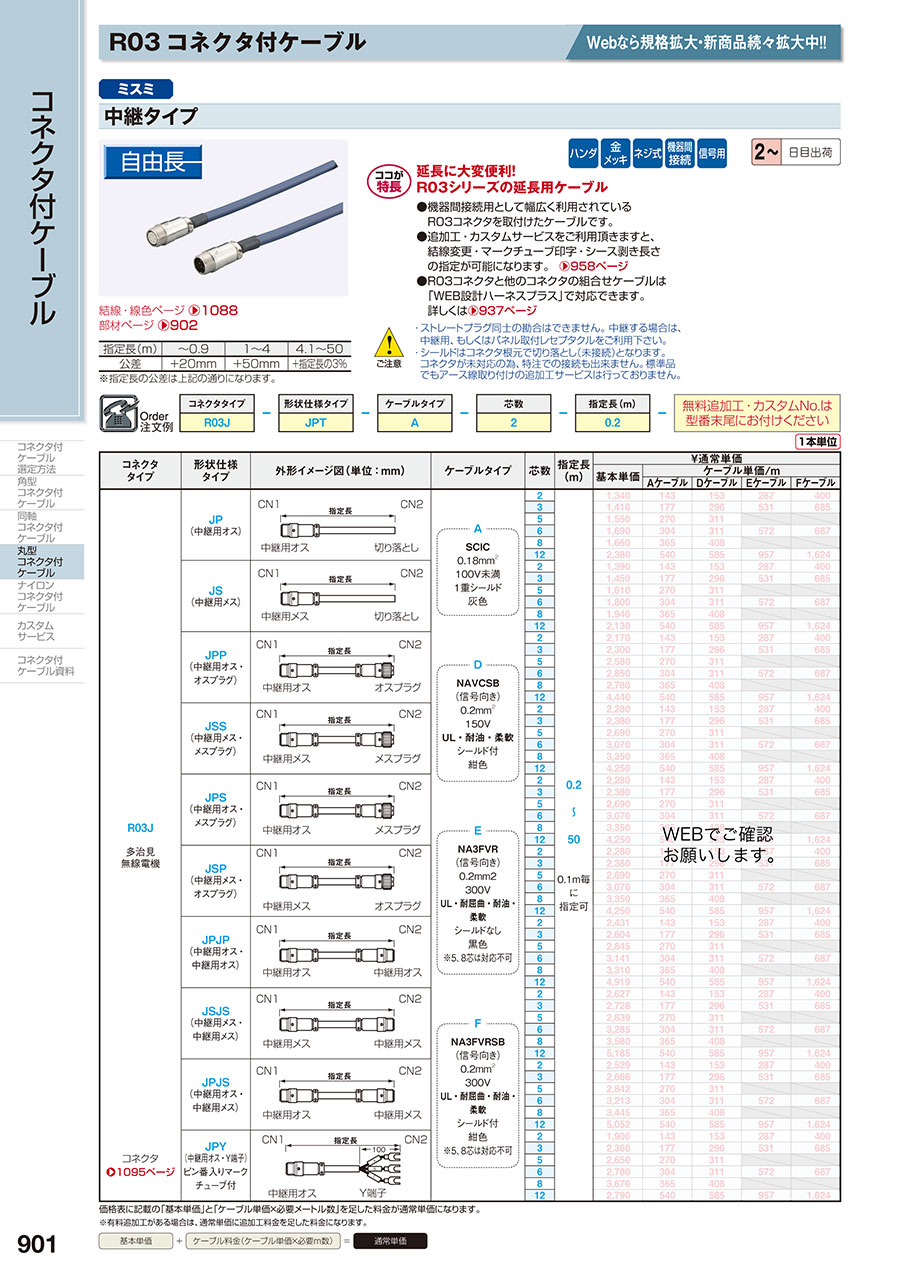

R03コネクタ付ケーブル 中継タイプ

R03コネクタ付ケーブル 中継タイプ
  • R03J-JS-D-2-長さ
  • 旧部材_R03J-JS-D-2-長さ
  • R03J-JSJS-E-3-長さ
通常単価(税別)
-
税込単価
-

R03シリーズの延長用ハーネス機器間接続用として幅広く利用されているR03コネ...

詳細情報を確認する

ご注意

  • 【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
    変更対象：D/E/Fケーブル
    変更時期：2025年2月17日より旧在庫がなくなり次第、順次変更予定
    変更内容詳細：こちらをご参照ください。
  • 在庫なくなり次第使用するコネクタがR03シリーズからER03シリーズへ変更となります。

選定サポート情報

未確定：候補が260型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様


・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。
・シールドはコネクタ根元で切り落とし（未接続）となります。
　コネクタが未対応の為、特注での接続も出来ません。標準品でもアース線取り付けの追加工サービスは行っておりません。


価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

コネクタタイプ：R03J(多治見無線電機コネクタ)
形状仕様
タイプ		外形イメージ図
（単位：mm）		芯数ケーブルタイプ別型式指定長
（m）
Aケーブル(灰)Dケーブル（黒）Eケーブル（黒）Fケーブル（黒）
100V未満 0.18㎟
1重シールド
 		AWG24 300V
0.2㎟ 耐油・柔軟
シールド付		AWG25 300V
0.2㎟ 耐屈曲・耐油・柔軟
シールドなし		AWG25 300V
0.2㎟ 耐屈曲・耐油・柔軟
シールド付き
JP
（中継用オス）
プラグ・切り落とし		2R03J-JP-A-2R03J-JP-D-2R03J-JP-E-2R03J-JP-F-20.2

～

50

0.1m毎に
指定可
3R03J-JP-A-3R03J-JP-D-3R03J-JP-E-3R03J-JP-F-3
5R03J-JP-A-5R03J-JP-D-5取り扱い無し取り扱い無し
6R03J-JP-A-6R03J-JP-D-6R03J-JP-E-6R03J-JP-F-6
8R03J-JP-A-8R03J-JP-D-8取り扱い無し取り扱い無し
12R03J-JP-A-12R03J-JP-D-12R03J-JP-E-12R03J-JP-F-12
JS
（中継用メス）
プラグ・切り落とし		2R03J-JS-A-2R03J-JS-D-2R03J-JS-E-2R03J-JS-F-2
3R03J-JS-A-3R03J-JS-D-3R03J-JS-E-3R03J-JS-F-3
5R03J-JS-A-5R03J-JS-D-5取り扱い無し取り扱い無し
6R03J-JS-A-6R03J-JS-D-6R03J-JS-E-6R03J-JS-F-6
8R03J-JS-A-8R03J-JS-D-8取り扱い無し取り扱い無し
12R03J-JS-A-12R03J-JS-D-12R03J-JS-E-12R03J-JS-F-12
JPP
（中継用オス・
オスプラグ）
プラグ・プラグ		2R03J-JPP-A-2R03J-JPP-D-2R03J-JPP-E-2R03J-JPP-F-2
3R03J-JPP-A-3R03J-JPP-D-3R03J-JPP-E-3R03J-JPP-F-3
5R03J-JPP-A-5R03J-JPP-D-5取り扱い無し取り扱い無し
6R03J-JPP-A-6R03J-JPP-D-6R03J-JPP-E-6R03J-JPP-F-6
8R03J-JPP-A-8R03J-JPP-D-8取り扱い無し取り扱い無し
12R03J-JPP-A-12R03J-JPP-D-12R03J-JPP-E-12R03J-JPP-F-12
JSS
（中継用メス・
メスプラグ）
プラグ・プラグ		2R03J-JSS-A-2R03J-JSS-D-2R03J-JSS-E-2R03J-JSS-F-20.2

～

50
0.1m毎に
指定可
3R03J-JSS-A-3R03J-JSS-D-3R03J-JSS-E-3R03J-JSS-F-3
5R03J-JSS-A-5R03J-JSS-D-5取り扱い無し取り扱い無し
6R03J-JSS-A-6R03J-JSS-D-6R03J-JSS-E-6R03J-JSS-F-6
8R03J-JSS-A-8R03J-JSS-D-8取り扱い無し取り扱い無し
12R03J-JSS-A-12R03J-JSS-D-12R03J-JSS-E-12R03J-JSS-F-12
JPS
（中継用オス・
メスプラグ）
プラグ・プラグ		2R03J-JPS-A-2R03J-JPS-D-2R03J-JPS-E-2R03J-JPS-F-2
3R03J-JPS-A-3R03J-JPS-D-3R03J-JPS-E-3R03J-JPS-F-3
5R03J-JPS-A-5R03J-JPS-D-5取り扱い無し取り扱い無し
6R03J-JPS-A-6R03J-JPS-D-6R03J-JPS-E-6R03J-JPS-F-6
8R03J-JPS-A-8R03J-JPS-D-8取り扱い無し取り扱い無し
12R03J-JPS-A-12R03J-JPS-D-12R03J-JPS-E-12R03J-JPS-F-12
JSP
（中継用メス・
オスプラグ）
プラグ・プラグ		2R03J-JSP-A-2R03J-JSP-D-2R03J-JSP-E-2R03J-JSP-F-2
3R03J-JSP-A-3R03J-JSP-D-3R03J-JSP-E-3R03J-JSP-F-3
5R03J-JSP-A-5R03J-JSP-D-5取り扱い無し取り扱い無し
6R03J-JSP-A-6R03J-JSP-D-6R03J-JSP-E-6R03J-JSP-F-6
8R03J-JSP-A-8R03J-JSP-D-8取り扱い無し取り扱い無し
12R03J-JSP-A-12R03J-JSP-D-12R03J-JSP-E-12R03J-JSP-F-12
JPJP
（中継用オス・
中継用オス）
プラグ・バラ線
ピン番入りマークチューブ付		2R03J-JPJP-A-2R03J-JPJP-D-2R03J-JPJP-E-2R03J-JPJP-F-2
3R03J-JPJP-A-3R03J-JPJP-D-3R03J-JPJP-E-3R03J-JPJP-F-3
5R03J-JPJP-A-5R03J-JPJP-D-5取り扱い無し取り扱い無し
6R03J-JPJP-A-6R03J-JPJP-D-6R03J-JPJP-E-6R03J-JPJP-F-6
8R03J-JPJP-A-8R03J-JPJP-D-8取り扱い無し取り扱い無し
12R03J-JPJP-A-12R03J-JPJP-D-12R03J-JPJP-E-12R03J-JPJP-F-12
JSJS
（中継用メス・
中継用メス）
プラグ・バラ線
ピン番入りマークチューブ付		2R03J-JSJS-A-2R03J-JSJS-D-2R03J-JSJS-E-2R03J-JSJS-F-20.2

～

50

0.1m毎に
指定可
3R03J-JSJS-A-3R03J-JSJS-D-3R03J-JSJS-E-3R03J-JSJS-F-3
5R03J-JSJS-A-5R03J-JSJS-D-5取り扱い無し取り扱い無し
6R03J-JSJS-A-6R03J-JSJS-D-6R03J-JSJS-E-6R03J-JSJS-F-6
8R03J-JSJS-A-8R03J-JSJS-D-8取り扱い無し取り扱い無し
12R03J-JSJS-A-12R03J-JSJS-D-12R03J-JSJS-E-12R03J-JSJS-F-12
JPJS
（中継用オス・
中継用メス）
プラグ・Y端子
ピン番入りマークチューブ付		2R03J-JPJS-A-2R03J-JPJS-D-2R03J-JPJS-E-2R03J-JPJS-F-2
3R03J-JPJS-A-3R03J-JPJS-D-3R03J-JPJS-E-3R03J-JPJS-F-3
5R03J-JPJS-A-5R03J-JPJS-D-5取り扱い無し取り扱い無し
6R03J-JPJS-A-6R03J-JPJS-D-6R03J-JPJS-E-6R03J-JPJS-F-6
8R03J-JPJS-A-8R03J-JPJS-D-8取り扱い無し取り扱い無し
12R03J-JPJS-A-12R03J-JPJS-D-12R03J-JPJS-E-12R03J-JPJS-F-12
JPY
（中継用オス・Y端子）
ピン番入りマークチューブ付
プラグ・Y端子
ピン番入りマークチューブ付		2R03J-JPY-A-2R03J-JPY-D-2R03J-JPY-E-2R03J-JPY-F-2
3R03J-JPY-A-3R03J-JPY-D-3R03J-JPY-E-3R03J-JPY-F-3
5R03J-JPY-A-5R03J-JPY-D-5取り扱い無し取り扱い無し
6R03J-JPY-A-6R03J-JPY-D-6R03J-JPY-E-6R03J-JPY-F-6
8R03J-JPY-A-8R03J-JPY-D-8取り扱い無し取り扱い無し
12R03J-JPY-A-12R03J-JPY-D-12R03J-JPY-E-12R03J-JPY-F-12
JSY
（中継用メス・Y端子）
ピン番入り
マークチューブ付
ピン番入りマークチューブ付		2R03J-JSY-A-2R03J-JSY-D-2R03J-JSY-E-2R03J-JSY-F-20.2

～

50

0.1m毎に
指定可
3R03J-JSY-A-3R03J-JSY-D-3R03J-JSY-E-3R03J-JSY-F-3
5R03J-JSY-A-5R03J-JSY-D-5取り扱い無し取り扱い無し
6R03J-JSY-A-6R03J-JSY-D-6R03J-JSY-E-6R03J-JSY-F-6
8R03J-JSY-A-8R03J-JSY-D-8取り扱い無し取り扱い無し
12R03J-JSY-A-12R03J-JSY-D-12R03J-JSY-E-12R03J-JSY-F-12
JPT
（中継用オス・バラ線）
ピン番入り
マークチューブ付
ピン番入りマークチューブ付		2R03J-JPT-A-2R03J-JPT-D-2R03J-JPT-E-2R03J-JPT-F-2
3R03J-JPT-A-3R03J-JPT-D-3R03J-JPT-E-3R03J-JPT-F-3
5R03J-JPT-A-5R03J-JPT-D-5取り扱い無し取り扱い無し
6R03J-JPT-A-6R03J-JPT-D-6R03J-JPT-E-6R03J-JPT-F-6
8R03J-JPT-A-8R03J-JPT-D-8取り扱い無し取り扱い無し
12R03J-JPT-A-12R03J-JPT-D-12R03J-JPT-E-12R03J-JPT-F-12
JST
（中継用メス・バラ線）
ピン番入り
マークチューブ付
ピン番入りマークチューブ付		2R03J-JST-A-2R03J-JST-D-2R03J-JST-E-2R03J-JST-F-20.2

～

50

0.1m毎に
指定可
3R03J-JST-A-3R03J-JST-D-3R03J-JST-E-3R03J-JST-F-3
5R03J-JST-A-5R03J-JST-D-5取り扱い無し取り扱い無し
6R03J-JST-A-6R03J-JST-D-6R03J-JST-E-6R03J-JST-F-6
8R03J-JST-A-8R03J-JST-D-8取り扱い無し取り扱い無し
12R03J-JST-A-12R03J-JST-D-12R03J-JST-E-12R03J-JST-F-12

R03コネクタ 中継タイプ:関連画像


■部材情報

ケーブル

Aケーブル
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.18mm22、3、5、6、8、12

主な仕様

シース色グレー
取得規格SCIC
定格電圧弱電流回路用V
使用温度範囲-10～60℃
難燃性-
曲げ半径
（mm）		仕上外径×8（固定部）
 -（可動部）
※推奨値であり保証値ではございません
※ご注意
導体0.75mm2以上で5芯以上のものは定格 300Vと
なります。


旧Dケーブル（NAVCSB）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

主な仕様

シース色ネイビー
取得規格ULAWM2576/ULAWM2095
定格電圧150/300V
使用温度範囲-20～80℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×6（固定部）
 -（可動部）
※推奨値であり保証値ではございません
【ココが特長】
ULAWM2095（300V80℃）
ULAWM2576（150V80℃）

新Dケーブル（SS300CMSB）

主な仕様

シース色ブラック
取得規格CM,CL3,ULAWM2464
定格電圧300V
使用温度範囲ULAWM　－20~80
ULLISTED　－20~105		℃
℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×6（固定部）
 -（可動部）
※推奨値であり保証値ではございません


旧Eケーブル（NA3FVR）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

新Eケーブル（ST300R）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません

旧Fケーブル（NA3FVRSB）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、5、6、8、12
メーカー：ミスミオリジナル
主な仕様

シース色ブラック
取得規格ULAWM2517/ULAWM2103
定格電圧300V
使用温度範囲0～105℃
難燃性VW-1
曲げ半径
（mm）		仕上外径×4（固定部）
 7.5（可動部）
※推奨値であり保証値ではございません

旧Fケーブル（ST300RSB）
R04コネクタ ストレートタイプ(Cable with straight type R04 connector)：関連画像

断面積芯数
0.2mm22、3、6、8、12

主な仕様

シース色黒
取得規格UL21914
定格電圧300V
使用温度範囲0～105℃
難燃性HF
曲げ半径
（mm）		仕上外径×6（固定部）
 6（可動部）
※推奨値であり保証値ではございません


コネクタ

材料／仕上

項目材料仕上
本体シェル黄銅および
亜鉛合金		ニッケルメッキ
コンタクト銅合金ニッケル下地金メッキ
絶縁体合成樹脂
ポリブチレンテレフタレート		UL94V-0

R03コネクタ ストレートタイプ:製品画像

適用電線サイズ

 導体断面積（mm2）AWG
電線サイズ0.2〜0.0524〜30

その他の特性

項目内容
耐衝撃性加速度50G
耐振性JISC5402,6.1,10〜500Hz,10G
耐湿性JISC5402,7.3,40±2℃,90％〜95％以下,96時間
耐食性JISC5402,7.1,塩水濃度5％,48時間
使用温度範囲−25℃〜＋85℃,相対湿度85％以下

電気的特性

芯数定格電圧（V以下）定格電流（A以下）耐電圧
（AC.V以下,1分間）		絶縁抵抗接触抵抗挿抜寿命
ACDC
230042029001000MΩ以上
（DC500V）		8mΩ以下
（DC3V,1A以下）		1000回以上
33004202900
51502002500
63004202900
82002802700
123004202900

※定格はコンタクト一芯あたりに流せる容量です。

コンタクト配列図　　※この図はメス（ソケット）コネクタの結合面から見た図です。

2芯3芯5芯6芯8芯12芯
R03コネクタ ストレートタイプ:コンタクト配列図R03コネクタ ストレートタイプ:コンタクト配列図R03コネクタ ストレートタイプ:コンタクト配列図R03コネクタ ストレートタイプ:コンタクト配列図R03コネクタ ストレートタイプ:コンタクト配列図R03コネクタ ストレートタイプ:コンタクト配列図

コネクタ取付穴外形図

バルクヘッド型パネルマウント用穴フランジ型パネルマウント用穴
R03コネクタ ストレートタイプ:コネクタ取付穴外形図R03コネクタ ストレートタイプ:コネクタ取付穴外形図
（▼印はガイド位置）

●寸法表
芯数φABφCDφE最大パネル厚
2,3,59.28.49.210.54-2.2φ2.0
6,812.211.212.213.04-2.2φ2.0
1216.214.716.317.04-2.8φ1.6

※最大パネル厚はバルクヘッド型パネルマウントのみ適用。フランジ型パネルマウントは指定なし。
※いずれのタイプもパネルへの取付は前面より行ってください。なお、フランジ型の取付ネジは12芯のみM2.6、その他はM2を使用してください。

組み合せ寸法

  中継タイプ
 R03コネクタ ストレートタイプ:関連画像R03コネクタ ストレートタイプ:中継タイプR03コネクタ ストレートタイプ:関連画像
 R03コネクタ ストレートタイプ:関連画像
ストレートタイプバルクヘッド型パネルマウントタイプ
R03コネクタ ストレートタイプ:ストレートタイプR03コネクタ ストレートタイプ:バルクヘッド型パネルマウントタイプ
 R03コネクタ ストレートタイプ:関連画像
 フランジ型パネルマウントタイプ
 R03コネクタ ストレートタイプ:フランジ型パネルマウントタイプ
※結合は○印の関係においてオスとメスの組み合せで行ってください。

電気特性

芯数コネクタAケーブルDケーブル旧Eケーブル・Fケーブル新Eケーブル新Fケーブル
定格電流
（A以下）		定格電圧断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
A（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）		断面積定格電圧許容電流
Ａ（30℃）
（V以下）
ACDC
223004200.18mm2
（AWG25）		100V
未満		1.22AWG25
（0.2mm2）		150V4.30.2mm2150V60.2mm2300V4.90.2mm2300V4.9
31.043.854.94.9
51502000.882.844.14.4
63004200.84
82002800.792.53.74.0
123004200.711.93.33.5
※各数値は参考値であり、保証値ではありません。
