【多治見無線電機】PRC05 防塵キャップ
- 通常単価(税別)
- 83円特別価格
- 税込単価
- 91円特別価格
通常出荷日：在庫品1日目当日出荷可能
ワンタッチロック型の、PRC05シリーズ小型丸型コネクタ用防塵キャップ。【特長】・本体材質は、ポリエチ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| PRC05-6RC |
| 型式 | 適合芯数 | 重量 g |
| PRC05-6RC | 2,3,5 | 0.7 |
| PRC05-9RC | 6,8 | 1.0 |
| PRC05-12RC | 12 | 1.3 |
概要仕様
外形図
（単位：mm） |
| |||||||||||||||||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
83円74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチロック型の、PRC05シリーズ小型丸型コネクタ用防塵キャップ。
【特長】
・本体材質は、ポリエチレン樹脂
・3サイズ展開
【用途】
・未嵌合コネクタの防塵保護、異物混入防止用に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●パネル取付レセプタクル未接続時に嵌合面へのほこり、異物の混入を防止します。
●パネル取付レセプタクル未接続時の通電部接触による事故を防止します。
【ご注意】
・この製品には防水機能は付いておりません。
●パネル取付レセプタクル未接続時に嵌合面へのほこり、異物の混入を防止します。
●パネル取付レセプタクル未接続時の通電部接触による事故を防止します。
【ご注意】
・この製品には防水機能は付いておりません。
共通仕様
ワンタッチ小型コネクタ（PRCO5）
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 黄銅 | ニッケルメッキ |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | − |
組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。
適用電線サイズ
| 導体断面積（mm2） | AWG | |
|---|---|---|
| 電線サイズ | 0.2?0.05 | 24?30 |
＊ケーブル仕上外径が、本体のケーブルの引き出し口の内径を超えないようにしてください。（ケーブル引出口径は各商品の寸法図にてご確認ください）
電気的特性
| 芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | 挿抜寿命 | |
|---|---|---|---|---|---|---|---|
| AC | DC | ||||||
| 2 | 300 | 420 | 2 | 900 | 1000MΩ以上 （DC500V） | 8mΩ以下 （DC3V,1A以下） | 1000回以上 |
| 3 | 300 | 420 | 2 | 900 | |||
| 5 | 150 | 200 | 2 | 500 | |||
| 6 | 300 | 420 | 2 | 900 | |||
| 8 | 200 | 280 | 2 | 700 | |||
| 12 | 300 | 420 | 2 | 900 | |||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃?＋85℃コンタクト配列図
※この図はメス（ソケット）コネクタの結合面から見た図です。| 2芯 | 3芯 | 5芯 | 6芯 | 8芯 | 12芯 |
 |  |  |  |  |  |
コネクタ取付穴外形図
| （単位：mm） | ||
| バルクヘッド型パネルマウント | フランジ型パネルマウント | |
 |  |
| 最大パネル厚は2.0mm ただし12芯は1.6mm |
| パネル厚の指定なし 取付ネジはM2使用 ただし12芯はM2.6 |
|

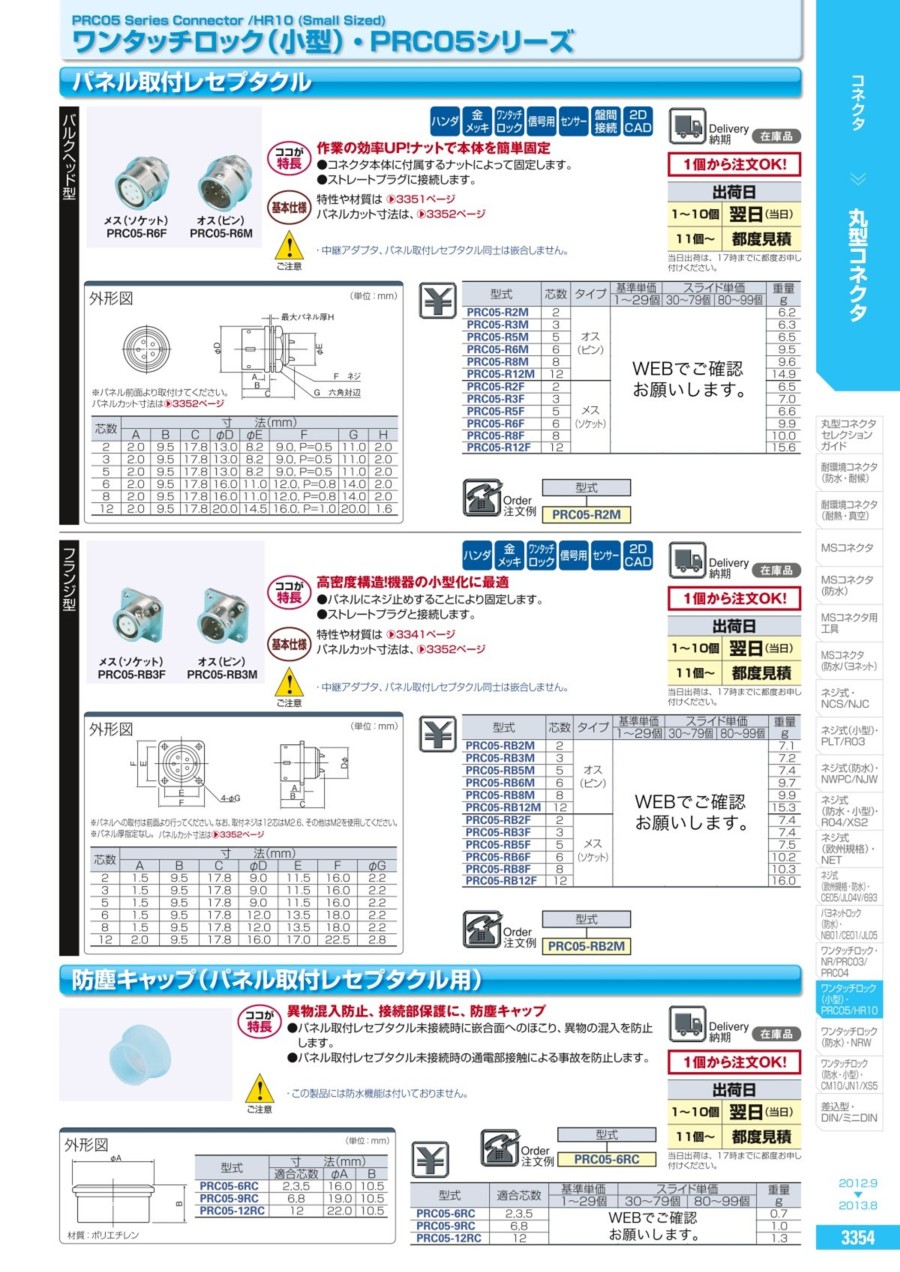

カタログ
