【多治見無線電機】PRC03 フランジ型パネル取付レセプタクル（ワンタッチロック)
- 通常単価(税別)
- 468円～833円
- 税込単価
- 515円～916円
多治見無線電機製。同一シェルサイズ内に幅広い芯数バリエーション。
詳細情報を確認する未確定：候補が10型番あります。
商品仕様
規格表
| 型式 |
| PRC03-21A10-2AM |
| 型式 | 芯数 | タイプ | 重量 g |
| PRC03-21A10-2AM | 2 | オス (ピン) | 18.5 |
| PRC03-21A10-3AM | 3 | 19.0 | |
| PRC03-21A10-4M | 4 | 18.0 | |
| PRC03-21A10-5M | 5 | 17.5 | |
| PRC03-21A10-7M | 7 | 20.5 | |
| PRC03-21A10-2AF | 2 | メス (ソケット) | 20.0 |
| PRC03-21A10-3AF | 3 | 20.5 | |
| PRC03-21A10-4F | 4 | 20.0 | |
| PRC03-21A10-5F | 5 | 20.0 | |
| PRC03-21A10-7F | 7 | 22.0 |
概要仕様
パネルカット寸法図
（単位：mm）
公差±0.1
外形図
（単位：mm）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
522円 ( 574円 ) | 在庫品1日目当日出荷可能 |
497円 ( 547円 ) | 在庫品1日目当日出荷可能 |
622円 ( 684円 ) | 在庫品1日目当日出荷可能 |
516円 ( 568円 ) | 在庫品1日目当日出荷可能 |
747円 ( 822円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
747円 ( 822円 ) | 在庫品1日目当日出荷可能 |
754円 ( 829円 ) | 在庫品1日目当日出荷可能 |
833円 ( 916円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多治見無線電機製。同一シェルサイズ内に幅広い芯数バリエーション。
ご注意
- 商品画像は代表写真です。恐れ入りますが詳細についてカタログをご確認いただき商品選定お願い致します。
共通仕様
組み合わせ方法
※結合は○印の関係においてオスとメスの組み合せで行ってください。
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 2,3 | 1.4mm2以下 | AWG16以下 | φ1.6以下 |
| 4,5,7 | 0.5mm2以下 | AWG20以下 | φ1.0以下 |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | 梨地ニッケル |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | — |
電気的特性
| コネクタ芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | |
|---|---|---|---|---|---|---|
| AC | DC | |||||
| 2 | 600 | 840 | 10 | 1800 | 1000MΩ以上 （DC 500V） | 5mΩ以下 （DC 3V 1A） |
| 3 | 360 | 504 | 10 | 1000 | ||
| 4 | 400 | 560 | 5 | 1200 | ||
| 5,7 | 350 | 490 | 5 | 1000 | ||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
| 2芯 | 3芯 | 4芯 | 5芯 | 7芯 |
 |  |  |  |  |
パネルカット寸法図 | （単位：mm） | ||||||||
| 公差±0.1 |  | バルクヘッド型パネルマウント用 | |||||||
| 公差±0.1 | | フランジ型パネルマウント用 | |||||||

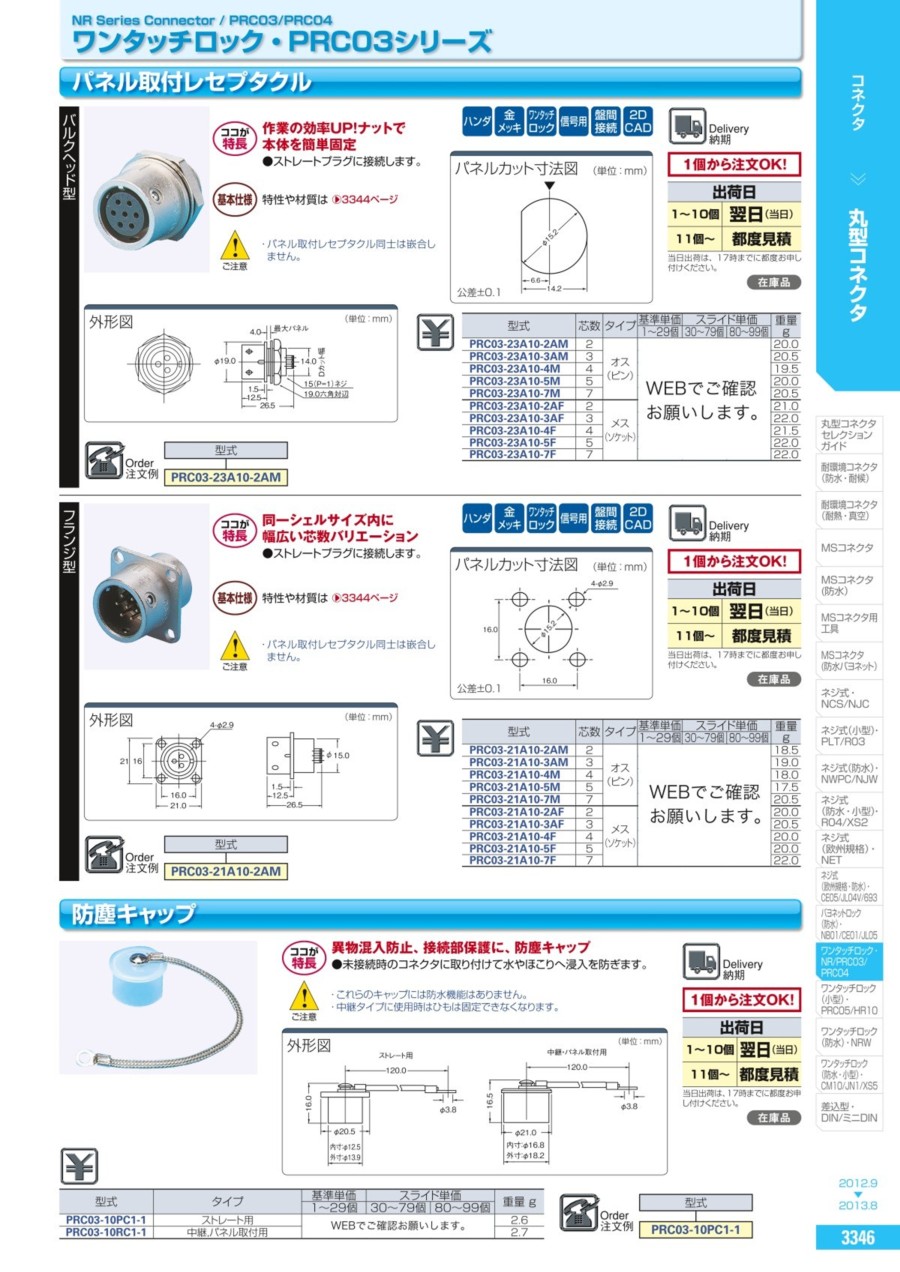

カタログ
