【多治見無線電機】PRC03 中継アダプタ（ワンタッチロック)
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 967円～1,202円
- 税込単価
- 1,064円～1,322円
多治見無線電機オリジナル、プッシュプルワンタッチロック型丸型コネクタ。【特長】...
詳細情報を確認するご注意
- 写真は代表写真です。型式ごとの商品写真はカタログにてご確認いただき購入ご検討いただけますようお願いいたします
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| PRC03-32A10-2AM10.5 |
| 型式 | 芯数 | タイプ | 重量 g |
| PRC03-32A10-2AM10.5 | 2 | オス (ピン) | 34.5 |
| PRC03-32A10-3AM10.5 | 3 | 35.0 | |
| PRC03-32A10-4M10.5 | 4 | 33.5 | |
| PRC03-32A10-5M10.5 | 5 | 34.5 | |
| PRC03-32A10-7M10.5 | 7 | 35.0 | |
| PRC03-32A10-2AF10.5 | 2 | メス (ソケット) | 35.5 |
| PRC03-32A10-3AF10.5 | 3 | 35.5 | |
| PRC03-32A10-4F10.5 | 4 | 35.5 | |
| PRC03-32A10-5F10.5 | 5 | 35.5 | |
| PRC03-32A10-7F10.5 | 7 | 37.0 |
概要仕様
外形図
（単位：mm）
ケーブル仕上外径の範囲はφ8.0～10.2（φ5.5～7.7）です。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
986円 ( 1,085円 ) | 在庫品1日目当日出荷可能 |
1,048円 ( 1,153円 ) | 在庫品1日目当日出荷可能 |
967円 ( 1,064円 ) | 在庫品1日目当日出荷可能 |
1,104円 ( 1,214円 ) | 在庫品1日目当日出荷可能 |
1,074円 ( 1,181円 ) | 在庫品1日目当日出荷可能 |
974円 ( 1,071円 ) | 在庫品1日目当日出荷可能 |
1,202円 ( 1,322円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
1,108円 ( 1,219円 ) | 在庫品1日目当日出荷可能 |
1,063円 ( 1,169円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多治見無線電機オリジナル、プッシュプルワンタッチロック型丸型コネクタ。
【特長】
・振動で緩みにくい構造とプッシュプルワンタッチ式PRC03コネクタで着脱が確実かつ容易。
・2・3・4・5・7芯のバリエーション（同一シェルサイズ）。
・形状は、プラグ・BH型絵レセプタクル・SF型レセプタクル・ジャックのバリエーション。
・電流容量は2～3芯（10A）
・4～7芯（5A）の大容量に対応。
・端子メッキは、金メッキを使用し、ゴムスリーブ付属。
・日本非破壊検査協会のNDIS 4102-69の規格に準拠。
【用途】
・衝撃・振動で緩まず、狭い場所での使用や計測機器・産業用コネクタとして最適。
ご注意
- 写真は代表写真です。型式ごとの商品写真はカタログにてご確認いただき購入ご検討いただけますようお願いいたします
共通仕様
組み合わせ方法
適用電線サイズ
| コネクタ芯数 | 導体断面積 | AWGサイズ | 芯線外径 |
|---|---|---|---|
| 2,3 | 1.4mm2以下 | AWG16以下 | φ1.6以下 |
| 4,5,7 | 0.5mm2以下 | AWG20以下 | φ1.0以下 |
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| 本体シェル | 亜鉛合金 | 梨地ニッケル |
| コンタクト | 銅合金 | ニッケル下地金メッキ |
| 絶縁体 | 合成樹脂 | — |
電気的特性
| コネクタ芯数 | 定格電圧（V以下） | 定格電流（A以下） | 耐電圧 （AC.V以下,1分間） | 絶縁抵抗 | 接触抵抗 | |
|---|---|---|---|---|---|---|
| AC | DC | |||||
| 2 | 600 | 840 | 10 | 1800 | 1000MΩ以上 （DC 500V） | 5mΩ以下 （DC 3V 1A） |
| 3 | 360 | 504 | 10 | 1000 | ||
| 4 | 400 | 560 | 5 | 1200 | ||
| 5,7 | 350 | 490 | 5 | 1000 | ||
※定格はコンタクト一芯あたりに流せる容量です。
使用温度範囲
−25℃〜＋85℃コンタクト配列図 ※この図はメス（ソケット）コネクタの結合面から見た図です。
| 2芯 | 3芯 | 4芯 | 5芯 | 7芯 |
 |  |  |  |  |
パネルカット寸法図
（単位：mm）
バルクヘッド製パネルマウント用
公差±0.1
フランジ製パネルマウント用
公差±0.1

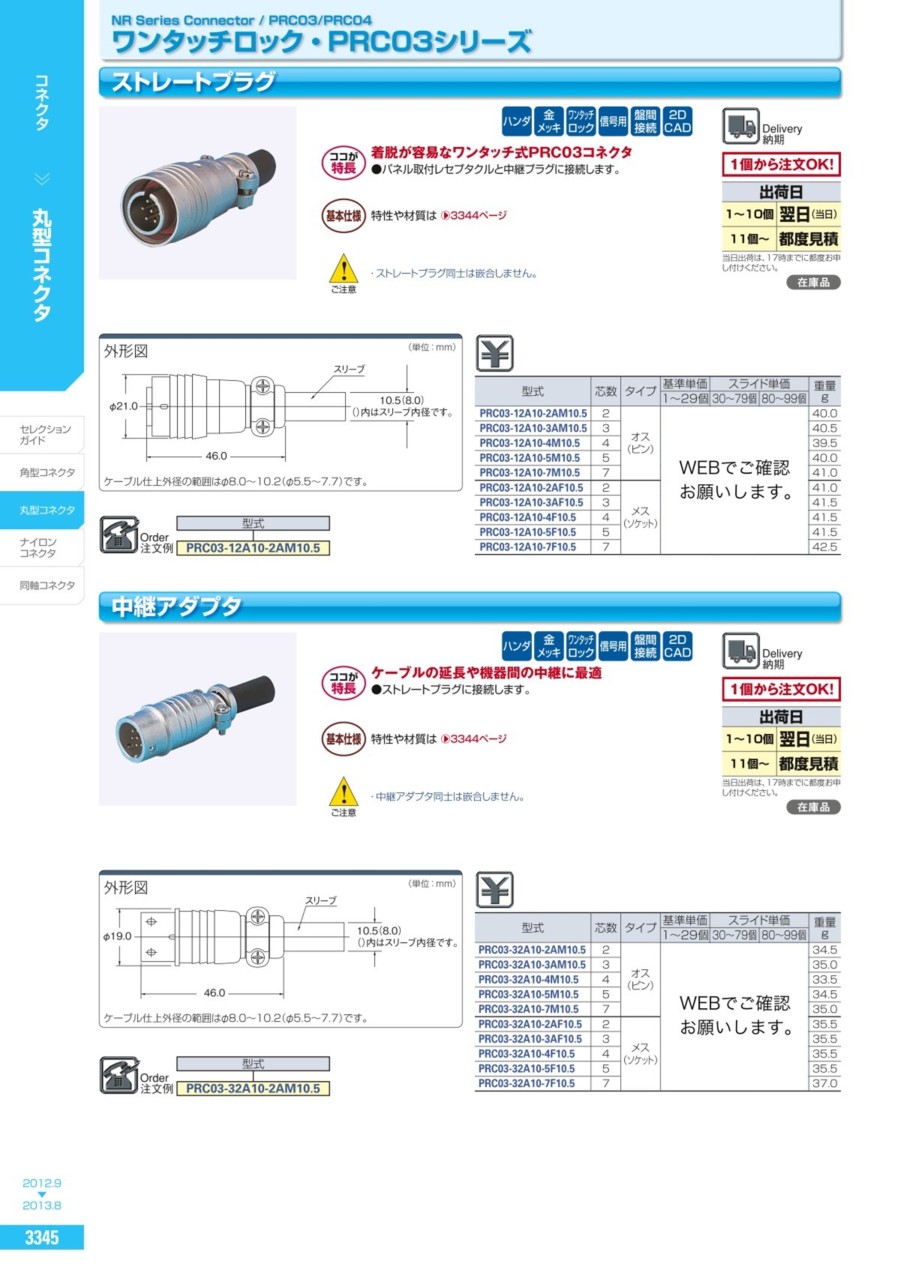

カタログ
