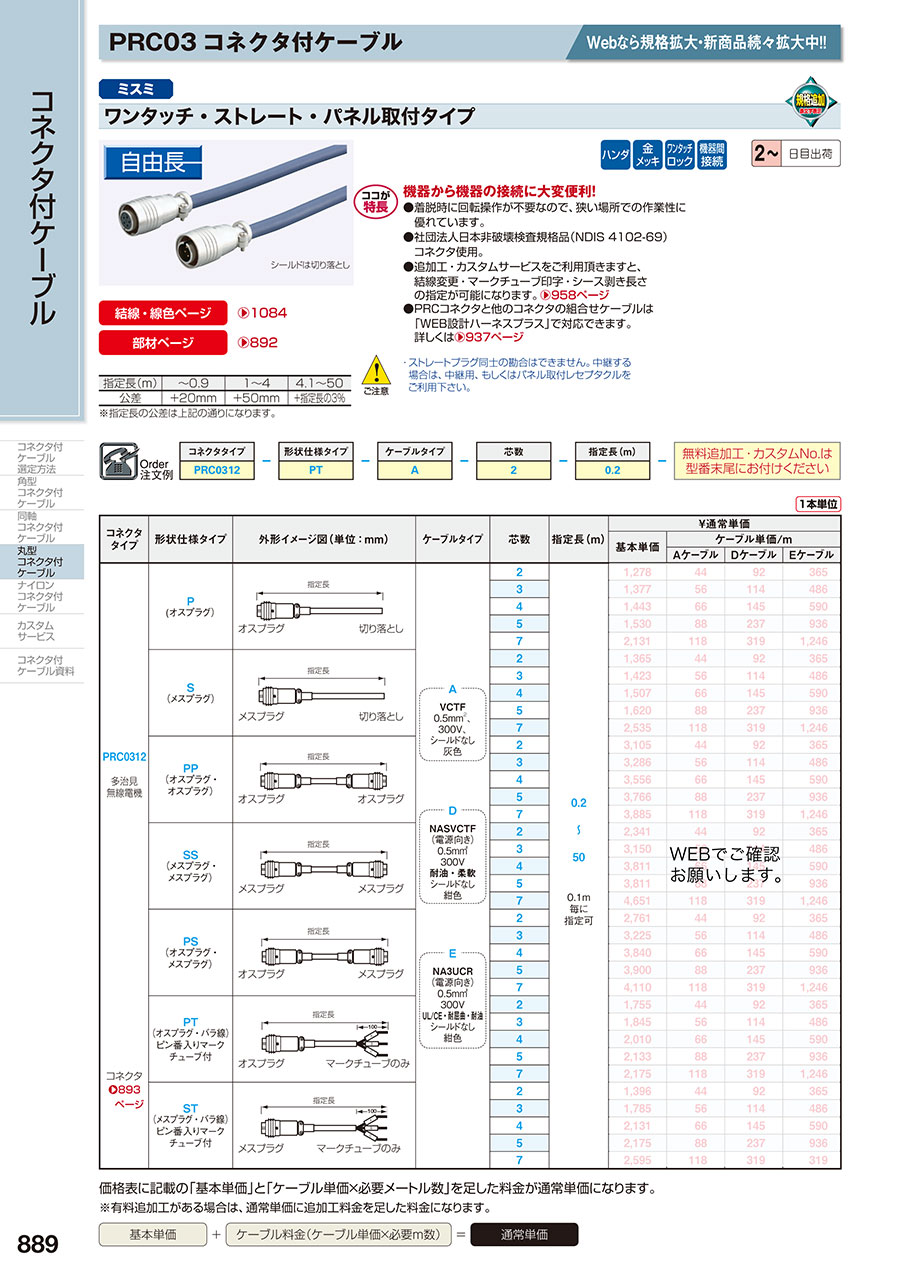

PRC03コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

通常単価(税別): -

税込単価: -

通常出荷日：3日目

着脱時に回転操作が不要なので狭い場所での作業性に優れており、機器から機器の接続に大変便利!!社団法人日...

詳細を確認

4.74.7

一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
【部材変更案内】安定供給と品質向上のため、ケーブル部材を変更することに致しました。性能に変更なく従来通りご使用可能です。
変更対象：Aケーブル/Dケーブル
変更時期：2025年8月1日より旧在庫がなくなり次第、順次変更予定
変更内容詳細：こちらをご参照ください。

詳細を確認

よく一緒に見られています

ミスミ

PRC04コネクタ付ケーブルワンタッチ・ストレート・パネル取付タイプ

通常出荷日：3 日目

未確定：候補が205型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

【ご注意】
・ストレートプラグ同士の勘合はできません。中継する場合は、中継用、もしくはパネル取付レセプタクルをご利用下さい。

部材情報

結線・線色情報

価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。

1本単位

コネクタタイプ：PRC0312 (多治見無線電機コネクタ)　変換表はこちら

形状仕様タイプ	外形イメージ図（単位：mm）		芯数	ケーブルタイプ別型式			指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）		芯数	Aケーブル 0.5㎟(灰色) 300V シルードなし耐環境・耐屈曲なし	Dケーブル 0.5㎟(紺色) 300V シルードなし耐油・柔軟	Eケーブル 0.5㎟(紺色) 300V シルードなし耐屈油・耐油	指定長（m）
P (オスプラグ・切り落とし）	指定長		2	PRC0312-P-A-2	PRC0312-P-D-2	PRC0312-P-E-2	0.2 ～ 50 0.1m 毎に指定可
			3	PRC0312-P-A-3	PRC0312-P-D-3	PRC0312-P-E-3
			4	PRC0312-P-A-4	PRC0312-P-D-4	PRC0312-P-E-4
			5	PRC0312-P-A-5	PRC0312-P-D-5	PRC0312-P-E-5
	オスプラグ	切り落とし	7	PRC0312-P-A-7	PRC0312-P-D-7	PRC0312-P-E-7
S （メスプラグ・切り落とし）	指定長		2	PRC0312-S-A-2	PRC0312-S-D-2	PRC0312-S-E-2
			3	PRC0312-S-A-3	PRC0312-S-D-3	PRC0312-S-E-3
			4	PRC0312-S-A-4	PRC0312-S-D-4	PRC0312-S-E-4
			5	PRC0312-S-A-5	PRC0312-S-D-5	PRC0312-S-E-5
	メスプラグ	切り落とし	7	PRC0312-S-A-7	PRC0312-S-D-7	PRC0312-S-E-7
PP （オスプラグ・オスプラグ）	指定長		2	PRC0312-PP-A-2	PRC0312-PP-D-2	PRC0312-PP-E-2
			3	PRC0312-PP-A-3	PRC0312-PP-D-3	PRC0312-PP-E-3
			4	PRC0312-PP-A-4	PRC0312-PP-D-4	PRC0312-PP-E-4
			5	PRC0312-PP-A-5	PRC0312-PP-D-5	PRC0312-PP-E-5
	オスプラグ	オスプラグ	7	PRC0312-PP-A-7	PRC0312-PP-D-7	PRC0312-PP-E-7
SS （メスプラグ・メスプラグ）	指定長		2	PRC0312-SS-A-2	PRC0312-SS-D-2	PRC0312-SS-E-2
			3	PRC0312-SS-A-3	PRC0312-SS-D-3	PRC0312-SS-E-3
			4	PRC0312-SS-A-4	PRC0312-SS-D-4	PRC0312-SS-E-4
			5	PRC0312-SS-A-5	PRC0312-SS-D-5	PRC0312-SS-E-5
	メスプラグ	メスプラグ	7	PRC0312-SS-A-7	PRC0312-SS-D-7	PRC0312-SS-E-7
PS （オスプラグ・メスプラグ）	指定長		2	PRC0312-PS-A-2	PRC0312-PS-D-2	PRC0312-PS-E-2
			3	PRC0312-PS-A-3	PRC0312-PS-D-3	PRC0312-PS-E-3
			4	PRC0312-PS-A-4	PRC0312-PS-D-4	PRC0312-PS-E-4
			5	PRC0312-PS-A-5	PRC0312-PS-D-5	PRC0312-PS-E-5
	オスプラグ	メスプラグ	7	PRC0312-PS-A-7	PRC0312-PS-D-7	PRC0312-PS-E-7
PT （オスプラグ・バラ線）ピン番入りマークチューブ付	指定長		2	PRC0312-PT-A-2	PRC0312-PT-D-2	PRC0312-PT-E-2
			3	PRC0312-PT-A-3	PRC0312-PT-D-3	PRC0312-PT-E-3
			4	PRC0312-PT-A-4	PRC0312-PT-D-4	PRC0312-PT-E-4
			5	PRC0312-PT-A-5	PRC0312-PT-D-5	PRC0312-PT-E-5
	オスプラグ	マークチューブのみ	7	PRC0312-PT-A-7	PRC0312-PT-D-7	PRC0312-PT-E-7
ST （メスプラグ・バラ線）ピン番入りマークチューブ付	指定長		2	PRC0312-ST-A-2	PRC0312-ST-D-2	PRC0312-ST-E-2
			3	PRC0312-ST-A-3	PRC0312-ST-D-3	PRC0312-ST-E-3
			4	PRC0312-ST-A-4	PRC0312-ST-D-4	PRC0312-ST-E-4
			5	PRC0312-ST-A-5	PRC0312-ST-D-5	PRC0312-ST-E-5
	メスプラグ	マークチューブのみ	7	PRC0312-ST-A-7	PRC0312-ST-D-7	PRC0312-ST-E-7

コネクタタイプ：PRC0312 (多治見無線電機コネクタ)　変換表はこちら

形状仕様タイプ	外形イメージ図（単位：mm）			芯数	ケーブルタイプ別型式			指定長（m）
形状仕様タイプ	外形イメージ図（単位：mm）			芯数	Aケーブル 0.5㎟(灰色) 300V シルードなし	Dケーブル 0.5㎟(紺色) 300V シルードなし耐油・柔軟	Eケーブル 0.5㎟(紺色) 300V シルードなし耐屈油・耐油	指定長（m）
PY （オスプラグ・Y端子）ピン番入りマークチューブ付	指定長			2	PRC0312-PY-A-2	PRC0312-PY-D-2	PRC0312-PY-E-2	0.2 ～ 50 0.1m 毎に指定可
				3	PRC0312-PY-A-3	PRC0312-PY-D-3	PRC0312-PY-E-3
				4	PRC0312-PY-A-4	PRC0312-PY-D-4	PRC0312-PY-E-4
				5	PRC0312-PY-A-5	PRC0312-PY-D-5	PRC0312-PY-E-5
	オスプラグ		Y端子	7	PRC0312-PY-A-7	PRC0312-PY-D-7	PRC0312-PY-E-7
SY （メスプラグ・Y端子）ピン番入りマークチューブ付	指定長			2	PRC0312-SY-A-2	PRC0312-SY-D-2	PRC0312-SY-E-2
				3	PRC0312-SY-A-3	PRC0312-SY-D-3	PRC0312-SY-E-3
				4	PRC0312-SY-A-4	PRC0312-SY-D-4	PRC0312-SY-E-4
				5	PRC0312-SY-A-5	PRC0312-SY-D-5	PRC0312-SY-E-5
	メスプラグ		Y端子	7	PRC0312-SY-A-7	PRC0312-SY-D-7	PRC0312-SY-E-7
RP （オスパネルマウント・切り落とし）				2	PRC0312-RP-A-2	PRC0312-RP-D-2	PRC0312-RP-E-2
	CN1		CN2	3	PRC0312-RP-A-3	PRC0312-RP-D-3	PRC0312-RP-E-3
	指定長			4	PRC0312-RP-A-4	PRC0312-RP-D-4	PRC0312-RP-E-4
				5	PRC0312-RP-A-5	PRC0312-RP-D-5	PRC0312-RP-E-5
				7	PRC0312-RP-A-7	PRC0312-RP-D-7	PRC0312-RP-E-7
RS （メスパネルマウント・切り落とし）				2	PRC0312-RS-A-2	PRC0312-RS-D-2	PRC0312-RS-E-2
	パネルマウント（フランジ型）	切り落とし		3	PRC0312-RS-A-3	PRC0312-RS-D-3	PRC0312-RS-E-3
	パネルマウント（フランジ型）			4	PRC0312-RS-A-4	PRC0312-RS-D-4	PRC0312-RS-E-4
				5	PRC0312-RS-A-5	PRC0312-RS-D-5	PRC0312-RS-E-5
				7	PRC0312-RS-A-7	PRC0312-RS-D-7	PRC0312-RS-E-7
RPRT （オスパネルマウント・バラ線）ピン番入りマークチューブ付				2	PRC0312-RPRT-A-2	PRC0312-RPRT-D-2	PRC0312-RPRT-E-2
	CN1			3	PRC0312-RPRT-A-3	PRC0312-RPRT-D-3	PRC0312-RPRT-E-3
	指定長			4	PRC0312-RPRT-A-4	PRC0312-RPRT-D-4	PRC0312-RPRT-E-4
				5	PRC0312-RPRT-A-5	PRC0312-RPRT-D-5	PRC0312-RPRT-E-5
				7	PRC0312-RPRT-A-7	PRC0312-RPRT-D-7	PRC0312-RPRT-E-7
RSRT （メスパネルマウント・バラ線）ピン番入りマークチューブ付				2	PRC0312-RSRT-A-2	PRC0312-RSRT-D-2	PRC0312-RSRT-E-2
	パネルマウント（フランジ型）	マークチューブのみ		3	PRC0312-RSRT-A-3	PRC0312-RSRT-D-3	PRC0312-RSRT-E-3
	パネルマウント（フランジ型）			4	PRC0312-RSRT-A-4	PRC0312-RSRT-D-4	PRC0312-RSRT-E-4
				5	PRC0312-RSRT-A-5	PRC0312-RSRT-D-5	PRC0312-RSRT-E-5
				7	PRC0312-RSRT-A-7	PRC0312-RSRT-D-7	PRC0312-RSRT-E-7
パネルマウント単線ケーブルタイプ				芯数	ケーブルタイプ別型式
パネルマウント単線ケーブルタイプ				芯数	Vケーブル単線(青色) 2,3芯：AWG16 4～7芯：AWG20
RPT （オスパネルマウント・マークチューブ）				2	PRC0312-RPT-V-2
	CN1		CN2	3	PRC0312-RPT-V-3
	指定長			4	PRC0312-RPT-V-4
				5	PRC0312-RPT-V-5
				7	PRC0312-RPT-V-7
RST （メスパネルマウント・マークチューブ）				2	PRC0312-RST-V-2
	パネルマウント（フランジ型）	マークチューブ		3	PRC0312-RST-V-3
	パネルマウント（フランジ型）			4	PRC0312-RST-V-4
				5	PRC0312-RST-V-5
				7	PRC0312-RST-V-7

指定長（m）	～0.9	1～4	4.1～50
公差	+20mm	+50mm	+指定長の3%

※指定長の公差は上記の通りになります。

ケーブル仕様

ケーブル

Aケーブル		特性レーダーチャート	主な仕様
			シース色	グレー
			取得規格	電安法（一部除く）
			定格電圧	300			V
			使用温度範囲	-10～60			℃
			難燃性	-
			曲げ半径	仕上外径×	6	（固定部）
			（mm）		-	（可動部）
4120ページ			※推奨値であり保証値ではございません
			【ココが特徴】 0.3、0.5mm²を装置間にする場合の定格電圧は 100V未満になります。
断面積	芯数	※特性の目安としてご利用ください
0.5mm²	2、3、4、5、7

Dケーブル	特性レーダーチャート	主な仕様
		シース色	ネイビー
		取得規格	電安法
		定格電圧	300			V
		使用温度範囲	0～75			℃
		難燃性	-
		曲げ半径	仕上外径×	6	（固定部）
		（mm）		-	（可動部）
		※推奨値であり保証値ではございません

	※特性の目安としてご利用ください
4124ページ

Eケーブル		特性レーダーチャート	主な仕様
			シース色	ネイビー
			取得規格	ULAWM2517/c-UL/CE対応
			定格電圧	300/CE：300/500			V
			使用温度範囲	-20～105			℃
			難燃性	VW-1
			曲げ半径	仕上外径×	6	（固定部）
			（mm）		6	（可動部）
4444ページ			※推奨値であり保証値ではございません
		※特性の目安としてご利用ください屈曲耐久性は当社試験比であり、実際の性能値ではございません。
断面積	芯数	※特性の目安としてご利用ください屈曲耐久性は当社試験比であり、実際の性能値ではございません。
0.5mm²	2、3、4、5、7

電気特性

芯数	コネクタ			Aケーブル			Dケーブル			Eケーブル
	定格電流（A以下）	定格電圧（V以下）		断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流 A（30℃）	断面積	定格電圧	許容電流 A（30℃）
		AC	DC
2	10	600	840	0.5mm²	300V	6	0.5mm²	300V	5	0.5mm²	300V	9
3		360	504			5						7
4	5	400	560			4						6
5		350	490						4			5
7												4

※各数値は参考値であり、保証値ではありません。

組み合わせ方法
	ストレートプラグ 3345ページ


中継アダプタ 3345ページ	バルクヘッド型パネル取付レセプタクル 3346ページ	フランジ型パネル取付レセプタクル 3346ページ


※結合は○印の関係においてオスとメスの組み合せで行ってください。
