【ビンダー】693コネクタ　欧州規格・防水　ストレートオスコネクタ（ネジ式）

【ビンダー】693コネクタ　欧州規格・防水　ストレートオスコネクタ（ネジ式）
  • 一部SALE 2026/03/31まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
4,217円～4,724円特別価格
税込単価
4,639円～5,196円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【多治見無線電機】製商品　PRC03　ストレートプラグ（ワンタッチロック)

ミスミ

【多治見無線電機】製商品　PRC03　ストレートプラグ（ワンタッチロック)
4.4
通常価格(税別)： 769円 (税込価格：846円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

【ビンダー】693コネクタ　欧州規格・防水　パネル取付タイプ（ネジ式）

ミスミ

【ビンダー】693コネクタ　欧州規格・防水　パネル取付タイプ（ネジ式）
4
通常価格(税別)： 2,696円 (税込価格：2,966円)

通常出荷日：在庫品1日目

VDE・SEV・UL規格を取得した防水規格IP67の樹脂製丸型コネクタ。【特長...

詳細情報を確認する

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が3型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

規格表

型式
99-4221-00-04

型式芯数コンタクト形状電線
接続方法		重量
g
99-4221-00-044オスネジ40
99-4217-14-077
99-4225-14-077ハンダ

概要仕様

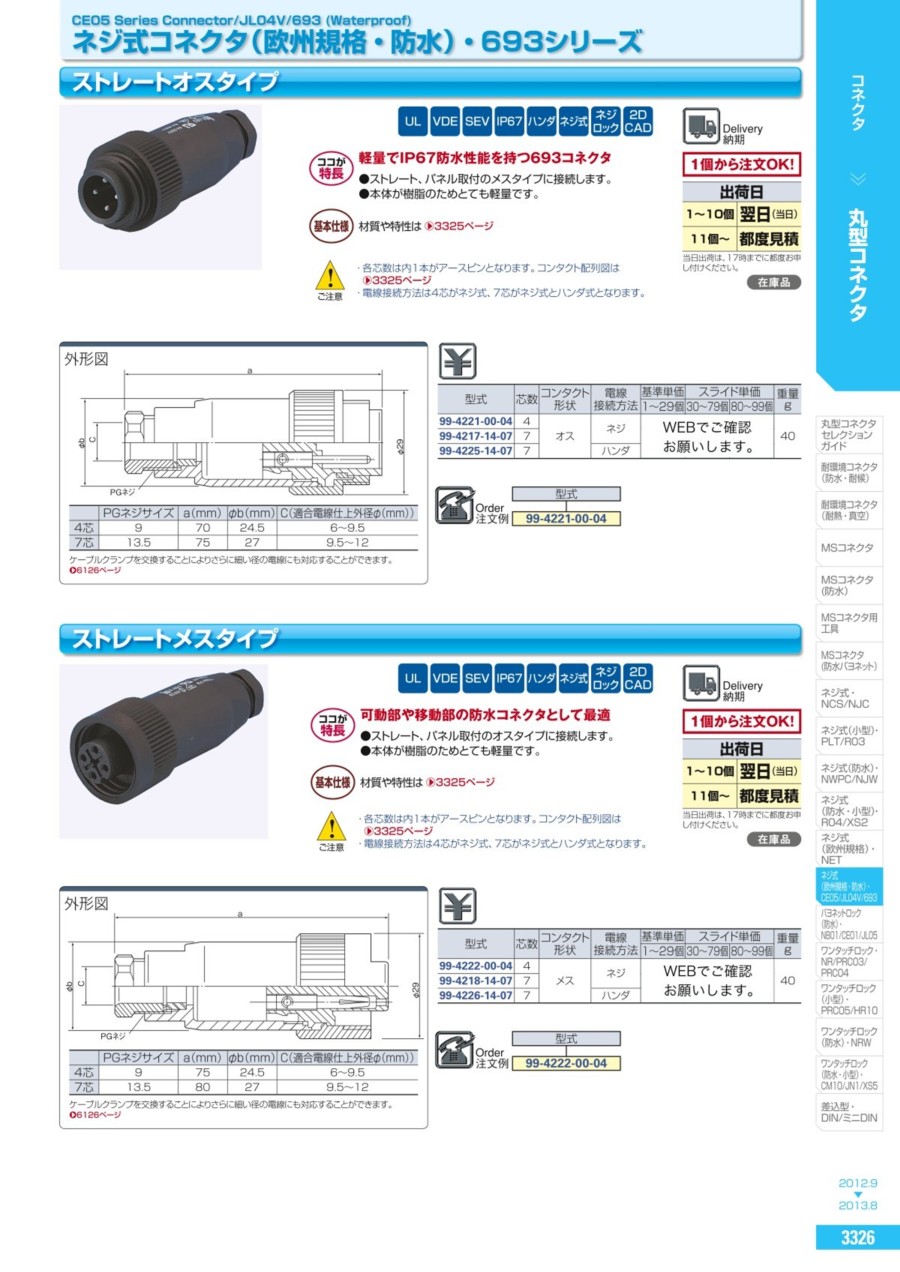

外形図

693コネクタ　欧州規格・防水　ストレートオスコネクタ（ネジ式）:関連画像
 PGネジサイズa（mm）φb（mm）C（適合電線仕上外径φ（mm））
4芯97024.56～9.5
7芯13.575279.5～12
ケーブルクランプを交換することによりさらに細い径の電線にも対応することができます。
▶6126ページ

型番リスト

表示件数
  • 1
    • 型番
    99-4217-14-07
    99-4221-00-04
    99-4225-14-07
    RoHS?最小発注数量
    -
    1個
    10
    1個
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,724円
    ( 5,196円 )
    在庫品1日目当日出荷可能
    4,217円
    ( 4,639円 )
    在庫品1日目当日出荷可能
    4,456円2,450円
    ( 2,695円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    VDE・SEV・UL規格を取得した防水規格IP67の樹脂製丸型コネクタ。
    【特長】
    ・コネクタハウジングは樹脂製品の為、軽量で扱い易い・取得規格はVDE（ドイツ）、SEV（スイス）、UL（アメリカ）
    ・ケーブル接続方法はネジ止め、圧着、半田付けと選定が可能で、全体費用を検討し易い
    ・嵌合時には他のピンよりも先にアースピンが落ちるようになっている
    ・対応温度は-40～+100℃
    【用途】]・各ケーブルの配線時に便利

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    【ココが特長】
    ●本製品はビンダー社製の商品です。
    ●ストレート、パネル取付のメスタイプに接続します。
    ●本体が樹脂のためとても軽量です。
    【基本仕様】
    材質や特性は こちら
    【ご注意】
    ・各芯数は内1本がアースピンとなります。コンタクト配列図はこちら
    ・電線接続方法は4芯がネジ式、7芯がネジ式とハンダ式となります。

    共通仕様

    欧州規格防水中型コネクタ（693）

    特長

    ● VDE（ドイツ）・UL（アメリカ）・SEV（スイス）規格を取得した電源用コネクタです。
    ● 本体がプラスチック製のため、軽量ですので、可動部や移動体の防水コネクタとして最適です。
    ● コネクタ嵌合時にはIP67クラスの防水性を発揮します。
    ● PGネジ用の各種ケーブルクランプを使用することができます。
    ● 嵌合時にはアースピンから先に接触する安全構造を採用しております。

    材料／仕上

    項目材料仕上
    絶縁体PBT黒
    本体シェルガラス入りPBT黒
    コンタクトオス（黄銅）、メス（リン青銅）銀メッキ

    ※ 定格電圧の定義についてVDE0110では実際に使用する環境をあらかじめ1、2、3、4の4レベルに分けて適した定格電圧を設定しています。
    レベル3： 導電性の汚染が存在する状態または乾燥した非導電性の汚染が結露により導電性になる状態
    —適用機器—
    工業及び農業区域、無暖房の部屋、工作室、ボイラー室内の電気機器

    共通仕様

    項目 4芯（ネジ式）※ 7芯（ネジ式、ハンダ式）※
    定格電流16A以下10A以下
    定格電圧（VDE0110/レベル3）※※AC400V以下AC250V以下
    耐電圧AC2250VAC1750V
    絶縁抵抗1012Ω以上
    接触抵抗5mΩ以下
    挿抜回数500回以上
    使用温度範囲（注）−40℃〜＋100℃
    適合電線 導体断面積2.5mm2以下0.75mm2以下
    AWG14以下18以下

    ※各芯数は内1本がアースピンとなります。

    組み合わせ方法

    組み合わせ方法
    コンタクト配列図分解図
    4芯
    （3芯+
    アース）    		コンタクト配列図
    この図はオス（ピン）コネクタ
    電線接続面より見た図です。    		コンタクト配列図
    7芯
    （6芯+
    アース）
    ハンダ、
    ネジ共通    		コンタクト配列図
    この図はオス（ピン）コネクタ
    電線接続面より見た図です。    		コンタクト配列図
    （注）各コネクタの許容電流は環境温度の上昇に伴い下降していきます。下表にてご確認ください。
    コンタクト配列図

    ●PGネジ用の各種ケーブルクランプに対応
    ストレートオスタイプストレートメスタイプ
    PGネジ用の各種ケーブルクランプに対応PGネジ用の各種ケーブルクランプに対応
    PGネジ用の各種ケーブルクランプに対応
    こちらの商品とケーブルクランプを交換することにより
    さらに細いケーブルに対応できます。
    STタイプケーブルクランプBSタイプケーブルクランプ
    PGネジ用の各種ケーブルクランプに対応PGネジ用の各種ケーブルクランプに対応
    MSタイプケーブルクランプ
    金属製品
    PGネジ用の各種ケーブルクランプに対応
    コネクタ電線適合仕上径φmm
    4芯3.5〜8
    7芯6〜12

    ※ ケーブルクランプの交換は標準で付属している防水リング、クランプスクリューまでを交換してください。

    ネジ式パネルマウント7芯の後面

    ネジ式パネルマウント７芯の後面
    09-4219-00-07

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【ビンダー】693コネクタ　欧州規格・防水　ストレートオスコネクタ（ネジ式）のレビュー
