【第一電子工業】CE01 防滴キャップ（パネル取付・中継用／プラグ用）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,626円～2,257円
- 税込単価
- 1,789円～2,483円
パネル取付レセプタクルや中継アダプタ、プラグに取り付けて、コネクタ未接続時に嵌...
詳細情報を確認する未確定：候補が8型番あります。
商品仕様
規格表
| 型式 | 適合 シェルサイズ | 寸法(mm) | 重量(ｇ) | |||
| φA | φB | φC | L | |||
| CE1RC-22RA | 22 | 43.8 | 39.4 | 3.2 | 110 | 12.3 |
| CE1RC-24RA | 24 | 47.0 | 42.6 | 4.3 | 130 | 14.0 |
| CE1RC-28RA | 28 | 53.3 | 49.0 | 4.3 | 150 | 21.3 |
| CE01PC-18RA | 18 | 44.05 | 41.95 | − | − | 20 |
| CE01PC-20RA | 20 | 49.2 | 47.1 | − | − | 24 |
| CE01PC-22RA | 22 | 50.4 | 48.3 | − | − | 25 |
| CE01PC-24RA | 24 | 53.6 | 51.5 | − | − | 27 |
| CE01PC-28RA | 28 | 59.9 | 57.8 | − | − | 32 |
概要仕様
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,626円 ( 1,789円 ) | 在庫品1日目当日出荷可能 |
2,257円 ( 2,483円 ) | 在庫品1日目当日出荷可能 |
1,972円 ( 2,169円 ) | 在庫品1日目当日出荷可能 |
2,228円 ( 2,451円 ) | 在庫品1日目当日出荷可能 |
1,809円 ( 1,990円 ) | 在庫品1日目当日出荷可能 |
1,863円 ( 2,049円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,930円 ( 2,123円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

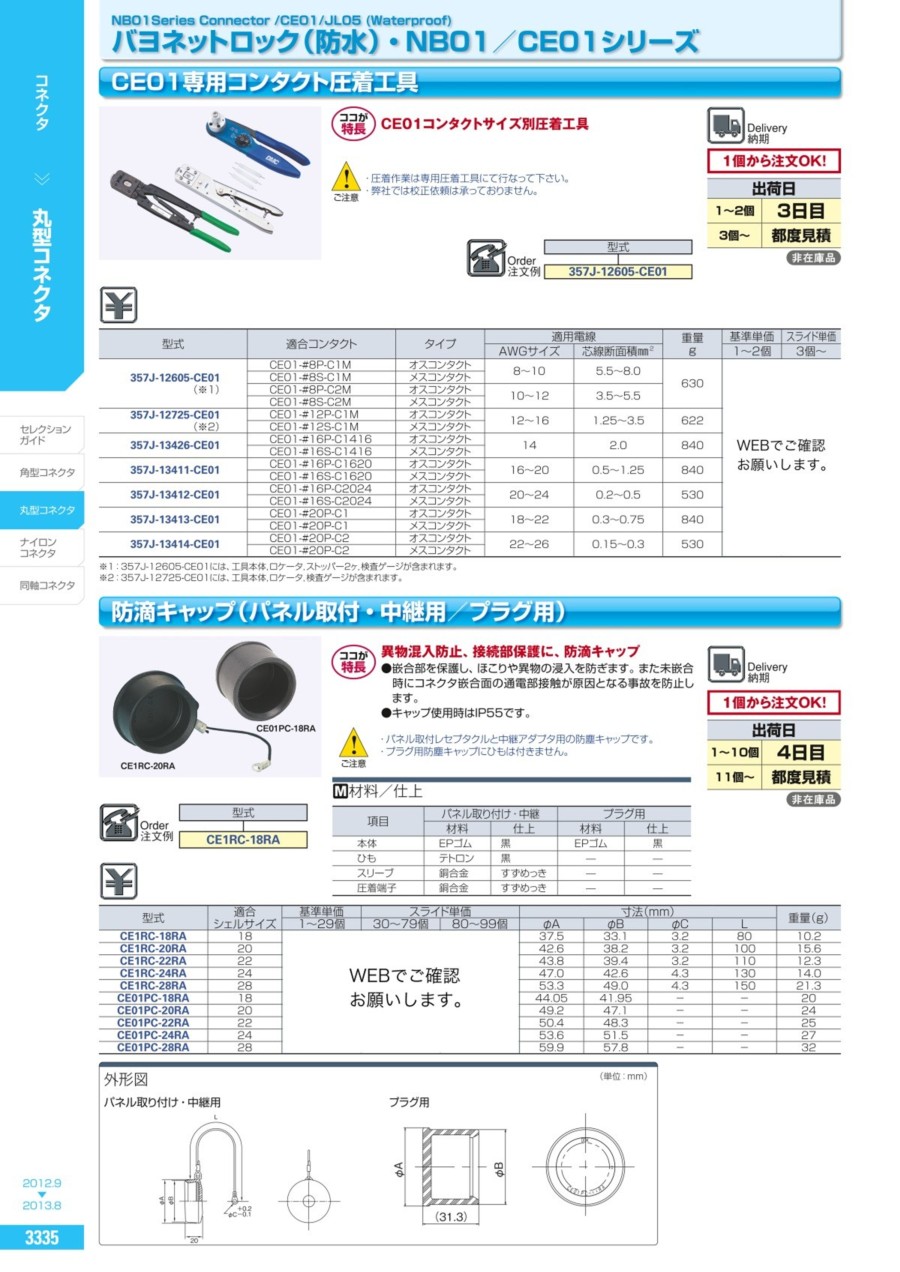

パネル取付レセプタクルや中継アダプタ、プラグに取り付けて、コネクタ未接続時に嵌合部へ埃や異物が混入するのを防ぎ、未接続時のコネクタによる通電部接触が原因の事故を防止する防滴キャップです。
●嵌合部を保護し、ほこりや異物の浸入を防ぎます。また未嵌合時にコネクタ嵌合面の通電部接触が原因となる事故を防止します。
●キャップ使用時はIP55です。
・パネル取付レセプタクルと中継アダプタ用の防塵キャップです。
・プラグ用防塵キャップにひもは付きません。
[ M ]材料／仕上
| 項目 | パネル取り付け・中継 | プラグ用 | ||
| 材料 | 仕上 | 材料 | 仕上 | |
| 本体 | EPゴム | 黒 | EPゴム | 黒 |
| ひも | テトロン | 黒 | — | — |
| スリーブ | 銅合金 | すずめっき | — | — |
| 圧着端子 | 銅合金 | すずめっき | — | — |
共通仕様
保護回路接続構造図
互換品について
NB01コネクタ、CE01コネクタ、JL05コネクタは、互いに互換性のあるコネクタになります。組合せ方法
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| シェル（本体） | アルミ合金 | 黒色クロメート処理 |
| 絶縁体 | ポリエステル系樹脂 | UL94V-0、灰色 |
| コンタクト | 銅合金 | 銀メッキ |
| Oリング | ニトリルゴム | 黒色 |
| カップリングナット | アルミ合金 | 黒色クロメート処理 |
| アースラグ | 鋼合金 | 銀メッキ |
| フランジ用リアガスケット | クロロプレンゴム | 黒色 |
電気的、機械的特性、適応電線
| 項目 | 特性 | |||||||
|---|---|---|---|---|---|---|---|---|
| 定格電流 | コンタクトサイズ | #20 | #16 | #12 | #8 | |||
| 1本あたりの最大値 | 5A | 13A | 23A | 46A | ||||
| 定格電圧 | 定格区分 | AC（r.m.s） | DC | |||||
| INST | 200 | 250 | ||||||
| A | 500 | 700 | ||||||
| D | 900 | 1,250 | ||||||
| 耐電圧 | INST | AC1,000V（r.m.s）1分間 | ||||||
| A | AC2,000V（r.m.s）1分間 | |||||||
| D | AC2,800V（r.m.s）1分間 | |||||||
| 絶縁抵抗 | DC500Vで5,000MΩ以上 | |||||||
| 接触抵抗 | コンタクトサイズ | #20 | #16 | #12 | #8 | |||
| mΩ以下 | 8 | 4 | 2 | 0.6 | ||||
| 使用温度範囲 | −55℃〜＋125℃ | |||||||
| 防水性 | IP67相当 | |||||||
| 湿度 | 相対湿度95%以下 | |||||||
| 寿命 | 500回挿抜 | |||||||
| NB01 （ハンダタイプ）用 適応電線（注2） | コンタクトサイズ | #16 | #12 | #8 | ||||
| 導体断面積 | 0.75mm2以下 | 3.5mm2以下 | 8mm2以下 | |||||
| AWGサイズ | 18以下 | 12以下 | 8以下 | |||||
（注1）定格電圧と耐電圧は定格区分記号（INST,A；D）で示しております。下表と合わせてご参照ください。
コンタクト配列図
| コンタクト数 | 4 | 5 | 7 | 7 | 8 |
|---|---|---|---|---|---|
| 配列No. | 22-22 | 18-11 | 20-15 | 24-10 | 22-23 |
| コンタクトサイズ | #8 | #12 | #12 | #8 | #12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A | A | A | A | D（4），A（その他） |
| コンタクト数 | 10 | 17 | 19 | 19 | 24 |
|---|---|---|---|---|---|
| 配列No. | 18-1 | 20-29 | 18-19A | 22-14 | 24-28 |
| コンタクトサイズ | #16 | #16 | #20 | #16 | #16 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A（3,5,6,8）， INST（その他） | A | INST | A | INST |
| コンタクト数 | 30 | 37 | 52 | 73 |
| 配列No. | 20-30A | 28-21 | 24-52A | 28-73A |
| コンタクトサイズ | #20 | #16 | #20 | #20 |
| コンタクト配列 （注1） （注2） |  |  |  |  |
| 定格区分 | INST | A | INST | INST |
|---|
（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。
パネルカット寸法図
| 適合 シェルサイズ | φA ±0.5 | φB +0.2 -0 | C ±0.13 | 取付ネジ（参考） | リアマウンティングの パネル厚制限 | |
|---|---|---|---|---|---|---|
| インチネジ | メートルネジ | |||||
| 18 | 30.2 | 3.3 | 26.97 | ＃4-40 | M3 | 3.0以下 |
| 20 | 34.9 | 3.3 | 29.36 | ＃4-40 | M3 | |
| 22 | 36.6 | 3.3 | 31.75 | ＃4-40 | M3 | |
| 24 | 39.7 | 4.3 | 34.92 | ＃6-32 | M4 | |
| 28 | 46.1 | 4.3 | 39.67 | ＃6-32 | M4 | |
