JIS規格丸型防水コネクタ パネル取付レセプタクル（バヨネットロック）NB01/CE01シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,925円～21,676円
- 税込単価
- 4,318円～23,844円
CE01シリーズは、JIS-B-6015に準拠した保護回路接続ができる、防水・...
詳細情報を確認する未確定：候補が44型番あります。
商品仕様
規格表
| 基本型式 | - | 配列No. | - | コンタクト形状 | - | 付加型式 |
| NB0102A | - | 20-29 | - | S | - | DRGC |
| 結線タイプ | 配列No. | コンタクト 形状 | ガスケット タイプ | 芯数 | シェル サイズ | コンタクト サイズ | 通常 出荷日 |
| NB0102A ハンダ結線 CE0102A 圧着結線 | 18-1 | P オス （ピン） S メス （ソケット） | DRGC （リアガスケット付） | 10 | 18 | #16 | NB0102A シリーズ 在庫品 CE0102A シリーズ 4日目出荷 |
| 18-11 | 5 | 18 | #12 | ||||
| 20-15 | 7 | 20 | #12 | ||||
| 20-29 | 17 | 20 | #16 | ||||
| 22-14 | 19 | 22 | #16 | ||||
| 22-22 | 4 | 22 | #8 | ||||
| 22-23 | 8 | 22 | #12 | ||||
| 24-10 | 7 | 24 | #8 | ||||
| 24-28 | 24 | 24 | #16 | ||||
| 28-21 | 37 | 28 | #16 | ||||
| CE0102A 圧着結線 | 18-19A | 19 | 18 | #20 | |||
| 20-30A | 30 | 20 | #20 | ||||
| 24-52A | 52 | 24 | #20 | ||||
| 28-73A | 73 | 28 | #20 |
概要仕様
外形図 | （単位：mm） | ||||||||||||
| ハンダタイプ | 圧着タイプ | ||||||||||||
 |  | ||||||||||||
| 結線タイプ | 配列No. | 寸法（mm） | 重量（g） | ||||||||||
| L1以下 | L2以下（NB0102A） | φA -0.5 | φB ±0.8 | □S ±0.5 | □R ±0.13 | NB0102A | CE0102A | ||||||
| P オス（ピン） | S メス（ソケット） | P オス（ピン） | S メス（ソケット） | オス | メス | オス | メス | ||||||
| NB0102A ハンダ結線 CE0102A 圧着結線 | 18-1 | 43.0 | 38.0 | 47 | 42 | 24.9 | 3.2 | 35.0 | 26.97 | 51 | 57 | 33 | 38 |
| 18-11 | 46.0 | 43.0 | 52 | 49 | 24.9 | 3.2 | 35.0 | 26.97 | 50 | 59 | 35 | 41 | |
| 20-15 | 46.0 | 43.0 | 52 | 49 | 29.6 | 3.2 | 38.1 | 29.36 | 68 | 80 | 47 | 55 | |
| 20-29 | 43.0 | 38.0 | 47 | 42 | 29.6 | 3.2 | 38.1 | 29.36 | 74 | 81 | 43 | 49 | |
| 22-14 | 43.0 | 38.0 | 47 | 42 | 31.8 | 3.2 | 41.3 | 31.75 | 81 | 81 | 47 | 55 | |
| 22-22 | 48.0 | 48.0 | 55 | 55 | 31.8 | 3.2 | 41.3 | 31.75 | 85 | 91 | 52 | 63 | |
| 22-23 | 46.0 | 43.0 | 52 | 49 | 31.8 | 3.2 | 41.3 | 31.75 | 76 | 91 | 52 | 62 | |
| 24-10 | 48.0 | 48.0 | 55 | 55 | 35.0 | 4.2 | 44.3 | 34.92 | 113 | 136 | 55 | 67 | |
| 24-28 | 43.0 | 38.0 | 47 | 42 | 35.0 | 4.2 | 44.3 | 34.92 | 97 | 110 | 54 | 64 | |
| 28-21 | 43.0 | 38.0 | 47 | 42 | 41.3 | 4.2 | 50.8 | 39.67 | 163 | 131 | 96 | 85 | |
| CE0102A 圧着結線 | 18-19A | 40.0 | 36.5 | - | - | 24.9 | 3.2 | 35.0 | 26.97 | - | - | 34 | 40 |
| 20-30A | 40.0 | 36.5 | - | - | 29.6 | 3.2 | 38.1 | 29.36 | - | - | 45 | 54 | |
| 24-52A | 40.0 | 36.5 | - | - | 35.0 | 4.2 | 44.3 | 34.92 | - | - | 55 | 67 | |
| 28-73A | 40.0 | 36.5 | - | - | 41.3 | 4.2 | 50.8 | 39.67 | - | - | 73 | 91 | |
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,230円 ( 4,653円 ) | 9日目 |
4,697円 ( 5,167円 ) | 5日目 |
4,026円 ( 4,429円 ) | 5日目 |
4,249円 ( 4,674円 ) | 5日目 |
5,124円 ( 5,636円 ) | 在庫品1日目当日出荷可能 |
4,291円 ( 4,720円 ) | 5日目 |
4,371円 ( 4,808円 ) | 9日目 |
3,925円 ( 4,318円 ) | 5日目 |
4,718円 ( 5,190円 ) | 9日目 |
4,331円 ( 4,764円 ) | 5日目 |
6,466円 ( 7,113円 ) | 9日目 |
5,490円 ( 6,039円 ) | 5日目 |
5,917円 ( 6,509円 ) | 5日目 |
5,490円 ( 6,039円 ) | 5日目 |
5,551円 ( 6,106円 ) | 5日目 |
5,917円 ( 6,509円 ) | 5日目 |
6,079円 ( 6,687円 ) | 5日目 |
5,673円 ( 6,240円 ) | 5日目 |
6,365円 ( 7,002円 ) | 5日目 |
5,734円 ( 6,307円 ) | 5日目 |
5,094円 ( 5,603円 ) | 5日目 |
6,426円 ( 7,069円 ) | 5日目 |
5,689円 ( 6,258円 ) | 5日目 |
6,933円 ( 7,626円 ) | 5日目 |
9,190円 ( 10,109円 ) | 5日目 |
6,987円 ( 7,686円 ) | 在庫品1日目当日出荷可能 |
9,423円 ( 10,365円 ) | 在庫品1日目当日出荷可能 |
5,002円 ( 5,502円 ) | 在庫品1日目当日出荷可能 |
6,998円 ( 7,698円 ) | 在庫品1日目当日出荷可能 |
7,768円 ( 8,545円 ) | 在庫品1日目当日出荷可能 |
9,698円 ( 10,668円 ) | 在庫品1日目当日出荷可能 |
12,478円 ( 13,726円 ) | 在庫品1日目当日出荷可能 |
10,379円 ( 11,417円 ) | 在庫品1日目当日出荷可能 |
13,488円 ( 14,837円 ) | 在庫品1日目当日出荷可能 |
7,543円 ( 8,297円 ) | 在庫品1日目当日出荷可能 |
9,373円 ( 10,310円 ) | 在庫品1日目当日出荷可能 |
7,387円 ( 8,126円 ) | 在庫品1日目当日出荷可能 |
8,866円 ( 9,753円 ) | 在庫品1日目当日出荷可能 |
9,068円 ( 9,975円 ) | 在庫品1日目当日出荷可能 |
13,094円 ( 14,403円 ) | 在庫品1日目当日出荷可能 |
11,912円 ( 13,103円 ) | 在庫品1日目当日出荷可能 |
15,678円 ( 17,246円 ) | 在庫品1日目当日出荷可能 |
15,882円 ( 17,470円 ) | 在庫品1日目当日出荷可能 |
21,676円 ( 23,844円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
CE01シリーズは、JIS-B-6015に準拠した保護回路接続ができる、防水・防塵構造で耐環境性に優れたワンタッチロックコネクタです。
水滴・切削油などがかかる工作機械、FA関連装置や、粉塵などが多い悪環境下で使用される機器などの外部接続用として最適です。
#08、#12、#16コンタクトは半田タイプもあります。
産業機器、工作機械、FA機器、通信機器、計測機器
【特長】
●バヨネットロック方式嵌合部の5個の位置決めキーによる誤嵌合防止構造をもち、コネクタを差し込んで時計方向にカップリングを回転させ、“カチッ”という音により確実な嵌合が確認できます
●防水（耐油）防塵構造（IP67）レセプタクルにOリングを使用し、プラグと嵌合したときの嵌合部は、水滴・切削油・粉塵などの侵入を完全に防止します。また、プラグの結線側にOリング付コンジットを使用することにより防水要求を満足します。
●保護回路付シーケンス構造：各コネクタには、シェルと導通のある保護回路用グランドコンタクトを1本装備し、嵌合時は他のコンタクトよりも先に接触し、離脱時は最後に離れるシーケンス構造です
●結線工数削減（圧着タイプ）コンタクトは、結線が容易な圧着タイプを使用し、引抜工具により回路変更や誤配線でも、コンタクトを後面に引抜くことができます
JIS規格防水
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
●ストレートプラグとアングルプラグに接続するパネル取付レセプタクルです。
●パネルに取付け固定して使用するコネクタです。嵌合面に使用しているOリングにより嵌合時外部からの水滴、切削油、粉塵などの侵入を防止します。クロロプレンゴム製のリアガスケット（フロントマウント用）を付属しました。
●嵌合時IP67クラスの防水構造になっているため､水や油のかかる場所での使用に適しています｡
【基本仕様】
定格電流、電圧、適応電線などの基本仕様は こちら
【ご注意】
・圧着タイプ（CE0102A）のコンタクトは別売りです。（P287）
・パネル取付レセプタクル同士は嵌合しません。
・CE01シリーズは第一電子工業製品をミスミ型番で販売しております。
■型番置換表●ストレートプラグとアングルプラグに接続するパネル取付レセプタクルです。
●パネルに取付け固定して使用するコネクタです。嵌合面に使用しているOリングにより嵌合時外部からの水滴、切削油、粉塵などの侵入を防止します。クロロプレンゴム製のリアガスケット（フロントマウント用）を付属しました。
●嵌合時IP67クラスの防水構造になっているため､水や油のかかる場所での使用に適しています｡
【基本仕様】
定格電流、電圧、適応電線などの基本仕様は こちら
【ご注意】
・圧着タイプ（CE0102A）のコンタクトは別売りです。（P287）
・パネル取付レセプタクル同士は嵌合しません。
・CE01シリーズは第一電子工業製品をミスミ型番で販売しております。
| ミスミ型番 | 第一電子工業型番 |
| CE0102A-28-73A-S-DRGC | CE01-2A28-73ASC-D0S(R1) |
| CE0102A-28-73A-P-DRGC | CE01-2A28-73APC-D0S(R1) |
| CE0102A-28-21-S-DRGC | CE01-2A28-21SC-D0S(R1) |
| CE0102A-28-21-P-DRGC | CE01-2A28-21PC-D0S(R1) |
| CE0102A-24-52A-S-DRGC | CE01-2A24-52ASC-D0S(R1) |
| CE0102A-24-52A-P-DRGC | CE01-2A24-52APC-D0S(R1) |
| CE0102A-24-28-S-DRGC | CE01-2A24-28SC-D0S(R1) |
| CE0102A-24-28-P-DRGC | CE01-2A24-28PC-D0S(R1) |
| CE0102A-24-10-S-DRGC | CE01-2A24-10SC-D0S(R1) |
| CE0102A-24-10-P-DRGC | CE01-2A24-10PC-D0S(R1) |
| CE0102A-22-23-S-DRGC | CE01-2A22-23SC-D0S(R1) |
| CE0102A-22-23-P-DRGC | CE01-2A22-23PC-D0S(R1) |
| CE0102A-22-22-S-DRGC | CE01-2A22-22SC-D0S(R1) |
| CE0102A-22-22-P-DRGC | CE01-2A22-22PC-D0S(R1) |
| CE0102A-22-14-S-DRGC | CE01-2A22-14SC-D0S(R1) |
| CE0102A-20-30A-P-DRGC | CE01-2A20-30APC-D0S(R1) |
| CE0102A-20-29-S-DRGC | CE01-2A20-29SC-D0S(R1) |
| CE0102A-20-29-P-DRGC | CE01-2A20-29PC-D0S(R1) |
| CE0102A-20-15-S-DRGC | CE01-2A20-15SC-D0S(R1) |
| CE0102A-20-15-P-DRGC | CE01-2A20-15PC-D0S(R1) |
| CE0102A-18-19A-S-DRGC | CE01-2A18-19ASC-D0S(R1) |
| CE0102A-18-19A-P-DRGC | CE01-2A18-19APC-D0S(R1) |
| CE0102A-18-11-P-DRGC | CE01-2A18-11PC-D0S(R1) |
| CE0102A-18-1-S-DRGC | CE01-2A18-1SC-D0S(R1) |
| CE0102A-18-1-P-DRGC | CE01-2A18-1PC-D0S(R1) |
共通仕様
保護回路接続構造図
互換品について
NB01コネクタ、CE01コネクタ、JL05コネクタは、互いに互換性のあるコネクタになります。組合せ方法
材料／仕上
| 項目 | 材料 | 仕上 |
|---|---|---|
| シェル（本体） | アルミ合金 | 黒色クロメート処理 |
| 絶縁体 | ポリエステル系樹脂 | UL94V-0、灰色 |
| コンタクト | 銅合金 | 銀メッキ |
| Oリング | ニトリルゴム | 黒色 |
| カップリングナット | アルミ合金 | 黒色クロメート処理 |
| アースラグ | 鋼合金 | 銀メッキ |
| フランジ用リアガスケット | クロロプレンゴム | 黒色 |
電気的、機械的特性、適応電線
| 項目 | 特性 | |||||||
|---|---|---|---|---|---|---|---|---|
| 定格電流 | コンタクトサイズ | #20 | #16 | #12 | #8 | |||
| 1本あたりの最大値 | 5A | 13A | 23A | 46A | ||||
| 定格電圧 | 定格区分 | AC（r.m.s） | DC | |||||
| INST | 200 | 250 | ||||||
| A | 500 | 700 | ||||||
| D | 900 | 1,250 | ||||||
| 耐電圧 | INST | AC1,000V（r.m.s）1分間 | ||||||
| A | AC2,000V（r.m.s）1分間 | |||||||
| D | AC2,800V（r.m.s）1分間 | |||||||
| 絶縁抵抗 | DC500Vで5,000MΩ以上 | |||||||
| 接触抵抗 | コンタクトサイズ | #20 | #16 | #12 | #8 | |||
| mΩ以下 | 8 | 4 | 2 | 0.6 | ||||
| 使用温度範囲 | −55℃〜＋125℃ | |||||||
| 防水性 | IP67相当 | |||||||
| 湿度 | 相対湿度95%以下 | |||||||
| 寿命 | 500回挿抜 | |||||||
| NB01 （ハンダタイプ）用 適応電線（注2） | コンタクトサイズ | #16 | #12 | #8 | ||||
| 導体断面積 | 0.75mm2以下 | 3.5mm2以下 | 8mm2以下 | |||||
| AWGサイズ | 18以下 | 12以下 | 8以下 | |||||
（注1）定格電圧と耐電圧は定格区分記号（INST,A；D）で示しております。下表と合わせてご参照ください。
コンタクト配列図
| コンタクト数 | 4 | 5 | 7 | 7 | 8 |
|---|---|---|---|---|---|
| 配列No. | 22-22 | 18-11 | 20-15 | 24-10 | 22-23 |
| コンタクトサイズ | #8 | #12 | #12 | #8 | #12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A | A | A | A | D（4），A（その他） |
| コンタクト数 | 10 | 17 | 19 | 19 | 24 |
|---|---|---|---|---|---|
| 配列No. | 18-1 | 20-29 | 18-19A | 22-14 | 24-28 |
| コンタクトサイズ | #16 | #16 | #20 | #16 | #16 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A（3,5,6,8）， INST（その他） | A | INST | A | INST |
| コンタクト数 | 30 | 37 | 52 | 73 |
| 配列No. | 20-30A | 28-21 | 24-52A | 28-73A |
| コンタクトサイズ | #20 | #16 | #20 | #20 |
| コンタクト配列 （注1） （注2） |  |  |  |  |
| 定格区分 | INST | A | INST | INST |
|---|
（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。
パネルカット寸法図
| フロントマウンティング | リアマウンティング | |
 |  |  |
| 適合 シェルサイズ | φA ±0.5 | φB +0.2 -0 | C ±0.13 | 取付ネジ（参考） | リアマウンティングの パネル厚制限 | |
|---|---|---|---|---|---|---|
| インチネジ | メートルネジ | |||||
| 18 | 30.2 | 3.3 | 26.97 | ＃4-40 | M3 | 3.0以下 |
| 20 | 34.9 | 3.3 | 29.36 | ＃4-40 | M3 | |
| 22 | 36.6 | 3.3 | 31.75 | ＃4-40 | M3 | |
| 24 | 39.7 | 4.3 | 34.92 | ＃6-32 | M4 | |
| 28 | 46.1 | 4.3 | 39.67 | ＃6-32 | M4 | |

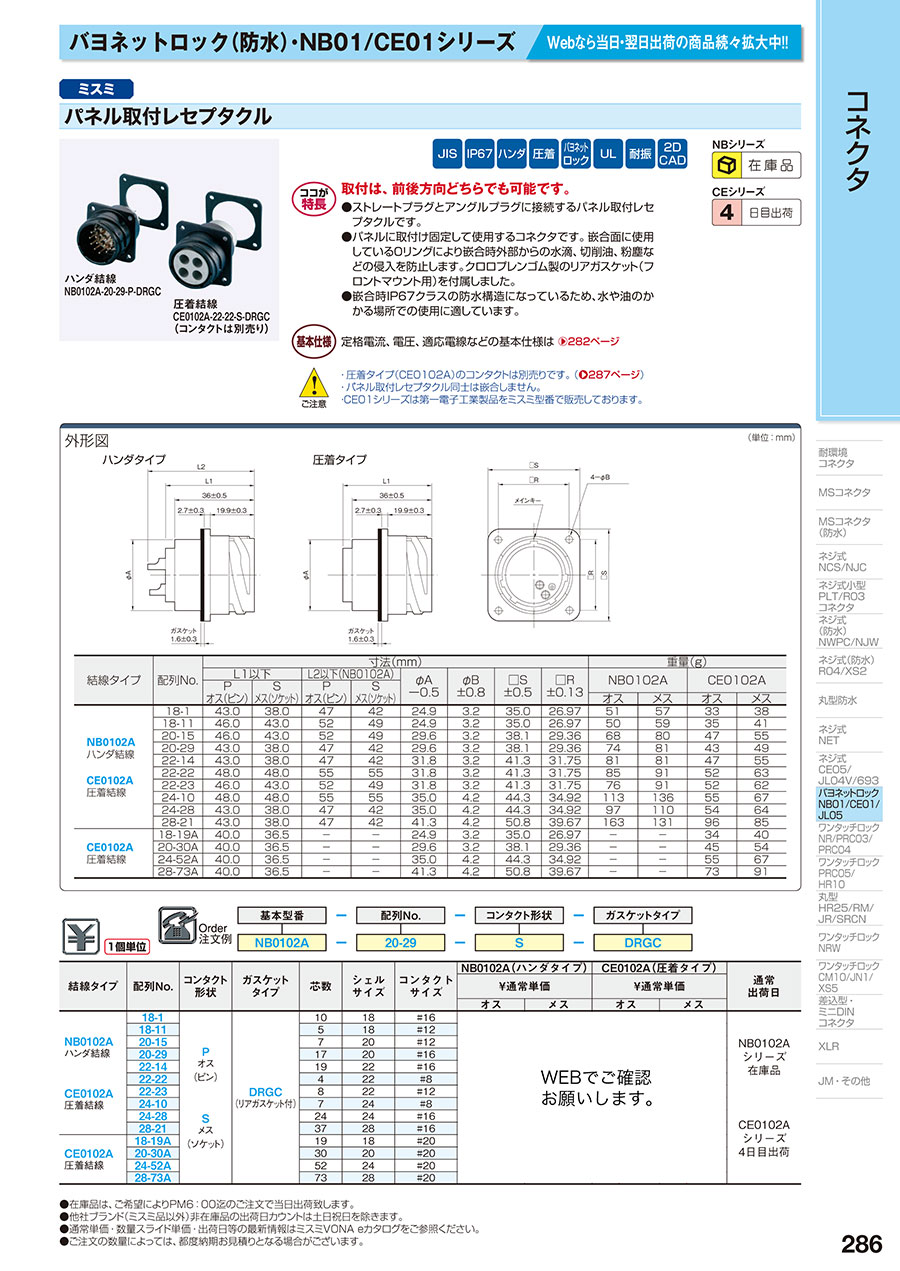

カタログ
