結線タイプ	配列No.	コンタクト形状	ケーブル引出方向	芯数	シェルサイズ	コンタクトサイズ	通常出荷日


NB0108A ハンダ結線 CE0108A 圧着結線	18-1	P オス（ピン） S メス（ソケット）	DBAS （アングル）	10	18	#16	NB0108A シリーズ在庫品 CE0108A シリーズ 4日目出荷
	18-11			5	18	#12
	20-15			7	20	#12
	20-29			17	20	#16
	22-14			19	22	#16
	22-22			4	22	#8
	22-23			8	22	#12
	24-10			7	24	#8
	24-28			24	24	#16
	28-21			37	28	#16
CE0108A 圧着結線	18-19A			19	18	#20
	20-30A			30	20	#20
	24-52A			52	24	#20
	28-73A			73	28	#20

概要仕様

圧着タイプ（CE0108A）のコンタクトは別売りです。
ハンダタイプはコンタクト付きです。

型番リスト

表示件数

型番

シリーズ	許容電流(A)	許容電圧(V)	ピン数	適用ピン・コンタクト	電線接続方法	シェルサイズ	注記　電圧DC	注記　電圧AC	RoHS?	最小発注数量

CE01	13	200/250/500/700	10	オス(プラグ)	圧着	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	-	1個
CE01	13	200/250/500/700	10	メス(ソケット)	圧着	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	-	1個
CE01	23	500/700	5	オス(プラグ)	圧着	18	700V	500V	-	1個
CE01	23	500/700	5	メス(ソケット)	圧着	18	700V	500V	-	1個
CE01	5	200/250	19	オス(プラグ)	圧着	18	250V	200V	-	1個
CE01	5	200/250	19	メス(ソケット)	圧着	18	250V	200V	-	1個
CE01	23	500/700	7	オス(プラグ)	圧着	20	700V	500V	-	1個
CE01	23	500/700	7	メス(ソケット)	圧着	20	700V	500V	-	1個
CE01	13	500/700	17	オス(プラグ)	圧着	20	700V	500V	-	1個
CE01	13	500/700	17	メス(ソケット)	圧着	20	700V	500V	-	1個
CE01	5	200/250	30	オス(プラグ)	圧着	20	250V	200V	-	1個
CE01	13	500/700	19	メス(ソケット)	圧着	22	700V	500V	-	1個
CE01	46	500/700	4	メス(ソケット)	圧着	22	700V	500V	-	1個
CE01	23	500/700/900/1250	8	オス(プラグ)	圧着	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	-	1個
CE01	23	500/700/900/1250	8	メス(ソケット)	圧着	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	-	1個
CE01	46	500/700	7	オス(プラグ)	圧着	24	700V	500V	-	1個
CE01	46	500/700	7	メス(ソケット)	圧着	24	700V	500V	-	1個
CE01	13	200/250	24	オス(プラグ)	圧着	24	250V	200V	-	1個
CE01	13	200/250	24	メス(ソケット)	圧着	24	250V	200V	-	1個
CE01	5	200/250	52	オス(プラグ)	圧着	24	250V	200V	-	1個
CE01	5	200/250	52	メス(ソケット)	圧着	24	250V	200V	-	1個
CE01	13	500/700	37	オス(プラグ)	圧着	28	700V	500V	-	1個
NB01	13	200/250/500/700	10	オス(プラグ)	ハンダ	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	10	1個
NB01	13	200/250/500/700	10	メス(ソケット)	ハンダ	18	コンタクト№：3,5,6,8-700V、その他-250V	コンタクト№：3,5,6,8-500V、その他-200V	10	1個
NB01	23	500/700	5	メス(ソケット)	ハンダ	18	700V	500V	-	1個
NB01	23	500/700	7	オス(プラグ)	ハンダ	20	700V	500V	10	1個
NB01	23	500/700	7	メス(ソケット)	ハンダ	20	700V	500V	-	1個
NB01	13	500/700	17	オス(プラグ)	ハンダ	20	700V	500V	10	1個
NB01	13	500/700	17	メス(ソケット)	ハンダ	20	700V	500V	10	1個
NB01	13	500/700	19	オス(プラグ)	ハンダ	22	700V	500V	10	1個
NB01	46	500/700	4	オス(プラグ)	ハンダ	22	700V	500V	-	1個
NB01	46	500/700	4	メス(ソケット)	ハンダ	22	700V	500V	-	1個
NB01	23	500/700/900/1250	8	メス(ソケット)	ハンダ	22	コンタクト№：4-1250V、その他-700V	コンタクト№：4-900V、その他-500V	-	1個
NB01	46	500/700	7	オス(プラグ)	ハンダ	24	700V	500V	-	1個
NB01	13	200/250	24	オス(プラグ)	ハンダ	24	250V	200V	10	1個
NB01	13	200/250	24	メス(ソケット)	ハンダ	24	250V	200V	10	1個
NB01	13	500/700	37	メス(ソケット)	ハンダ	28	700V	500V	-	1個

通常単価(税別) (税込単価)	通常出荷日

7,402円 ( 8,142円 )	9日目
7,909円 ( 8,700円 )	9日目
7,177円 ( 7,895円 )	9日目
7,280円 ( 8,008円 )	9日目
7,421円 ( 8,163円 )	9日目
7,909円 ( 8,700円 )	9日目
7,768円 ( 8,545円 )	9日目
7,848円 ( 8,633円 )	9日目
7,747円 ( 8,522円 )	9日目
8,235円 ( 9,059円 )	9日目
8,683円 ( 9,551円 )	9日目
8,693円 ( 9,562円 )	9日目
8,418円 ( 9,260円 )	9日目
8,113円 ( 8,924円 )	9日目
8,327円 ( 9,160円 )	9日目
8,693円 ( 9,562円 )	9日目
8,922円 ( 9,814円 )	9日目
8,586円 ( 9,445円 )	9日目
9,242円 ( 10,166円 )	9日目
8,927円 ( 9,820円 )	9日目
9,242円 ( 10,166円 )	9日目
13,398円 ( 14,738円 )	9日目
9,476円 ( 10,424円 )	在庫品1日目当日出荷可能
11,407円 ( 12,548円 )	在庫品1日目当日出荷可能
9,373円 ( 10,310円 )	在庫品1日目当日出荷可能
9,150円 ( 10,065円 )	在庫品1日目当日出荷可能
12,000円 ( 13,200円 )	在庫品1日目当日出荷可能
11,855円 ( 13,041円 )	在庫品1日目当日出荷可能
15,426円 ( 16,969円 )	在庫品1日目当日出荷可能
13,522円 ( 14,874円 )	在庫品1日目当日出荷可能
9,730円 ( 10,703円 )	在庫品1日目当日出荷可能
13,624円 ( 14,986円 )	在庫品1日目当日出荷可能
13,331円 ( 14,664円 )	在庫品1日目当日出荷可能
13,786円 ( 15,165円 )	在庫品1日目当日出荷可能
14,982円 ( 16,480円 )	在庫品1日目当日出荷可能
18,709円 ( 20,580円 )	在庫品1日目当日出荷可能
25,153円 ( 27,668円 )	在庫品1日目当日出荷可能

基本情報

【特長】
防水タイプのアングルプラグです。
カチッと簡単にロックが可能なバヨネットロック式です。
狭い空間でケーブルの取り回しがしやすいです。
パネル取付レセプタクルと中継アダプタに接続することのできるアングルプラグです。
【用途】
特殊バネ構造による半ひねりのバヨネットロックで手軽に確実な嵌合を確認できます。
嵌合時IP67クラスの防水構造になっているため、水や油のかかる場所での使用に適しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

狭い空間でケーブルの取り回しが有効
●パネル取付レセプタクルと中継アダプタに接続することのできるアングルプラグです。
●特殊バネ構造による半ひねりのバヨネットロックで手軽に確実な嵌合を確認できます。
●嵌合時IP67クラスの防水構造になっているため､水や油のかかる場所での使用に適しています｡

定格電流、電圧、適応電線などの基本仕様はこちら

・ケーブル引出口にはケーブルを押さえる機能はついておりません。　　　　　　　
・防水ケーブルクランプ（P214）を合わせてお使いください。
・アングルプラグ同士は嵌合しません。
・CE01シリーズは第一電子工業製品をミスミ型番で販売しております。

共通仕様

保護回路接続構造図

各コネクタには、シェルと導通のある保護回路用グランドコンタクトを1本装備し（アース端子）､結合時にはアース端子が他のコンタクトより先に接触し､また離脱時には他のコンタクトより後にはずれるようになっているため､機器内回路を確実に保護することができます｡

互換品について

NB01コネクタ、CE01コネクタ、JL05コネクタは、互いに互換性のあるコネクタになります。

組合せ方法

ケーブルクランプ
CE3057

※JL05-6Aを除く

ストレートタイプ
NB0106A
CE0106A
JL05-6A

中継タイプ
NB0101A
CE0101A

ケーブルクランプ
CE3057

アングルタイプ
NB0108A
CE0108A

パネルマウントタイプ
NB0102A
CE0102A
JL05-2A

材料／仕上

項目	材料	仕上
シェル（本体）	アルミ合金	黒色クロメート処理
絶縁体	ポリエステル系樹脂	UL94V-0、灰色
コンタクト	銅合金	銀メッキ
Oリング	ニトリルゴム	黒色
カップリングナット	アルミ合金	黒色クロメート処理
アースラグ	鋼合金	銀メッキ
フランジ用リアガスケット	クロロプレンゴム	黒色

電気的、機械的特性、適応電線

項目	特性
定格電流	コンタクトサイズ		#20	#16		#12		#8
定格電流	1本あたりの最大値		5A	13A		23A		46A
定格電圧	定格区分		AC（r.m.s）			DC
	INST		200			250
	A		500			700
	D		900			1,250
耐電圧	INST		AC1,000V（r.m.s）1分間
	A		AC2,000V（r.m.s）1分間
	D		AC2,800V（r.m.s）1分間
絶縁抵抗	DC500Vで5,000MΩ以上
接触抵抗	コンタクトサイズ		#20	#16		#12		#8
接触抵抗	mΩ以下		8	4		2		0.6
使用温度範囲	−55℃〜＋125℃
防水性	IP67相当
湿度	相対湿度95%以下
寿命	500回挿抜
NB01 （ハンダタイプ）用適応電線（注2）	コンタクトサイズ	#16			#12		#8
	導体断面積	0.75mm2以下			3.5mm2以下		8mm2以下
	AWGサイズ	18以下			12以下		8以下

（注1）定格電圧と耐電圧は定格区分記号（INST,A；D）で示しております。下表と合わせてご参照ください。

コンタクト配列図

コンタクト数	4	5	7	7	8
配列No.	22-22	18-11	20-15	24-10	22-23
コンタクトサイズ	#8	#12	#12	#8	#12
コンタクト配列（注1）（注2）
定格区分	A	A	A	A	D（4），A（その他）

コンタクト数	10	17	19	19	24
配列No.	18-1	20-29	18-19A	22-14	24-28
コンタクトサイズ	#16	#16	#20	#16	#16
コンタクト配列（注1）（注2）
定格区分	A（3,5,6,8）， INST（その他）	A	INST	A	INST

コンタクト数	30	37	52	73
配列No.	20-30A	28-21	24-52A	28-73A
コンタクトサイズ	#20	#16	#20	#20
コンタクト配列（注1）（注2）
定格区分	INST	A	INST	INST

（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。

パネルカット寸法図

適合シェルサイズ	φA ±0.5	φB +0.2 -0	C ±0.13	取付ネジ（参考）		リアマウンティングのパネル厚制限
適合シェルサイズ	φA ±0.5	φB +0.2 -0	C ±0.13	インチネジ	メートルネジ	リアマウンティングのパネル厚制限
18	30.2	3.3	26.97	＃4-40	M3	3.0以下
20	34.9	3.3	29.36	＃4-40	M3
22	36.6	3.3	31.75	＃4-40	M3
24	39.7	4.3	34.92	＃6-32	M4
28	46.1	4.3	39.67	＃6-32	M4

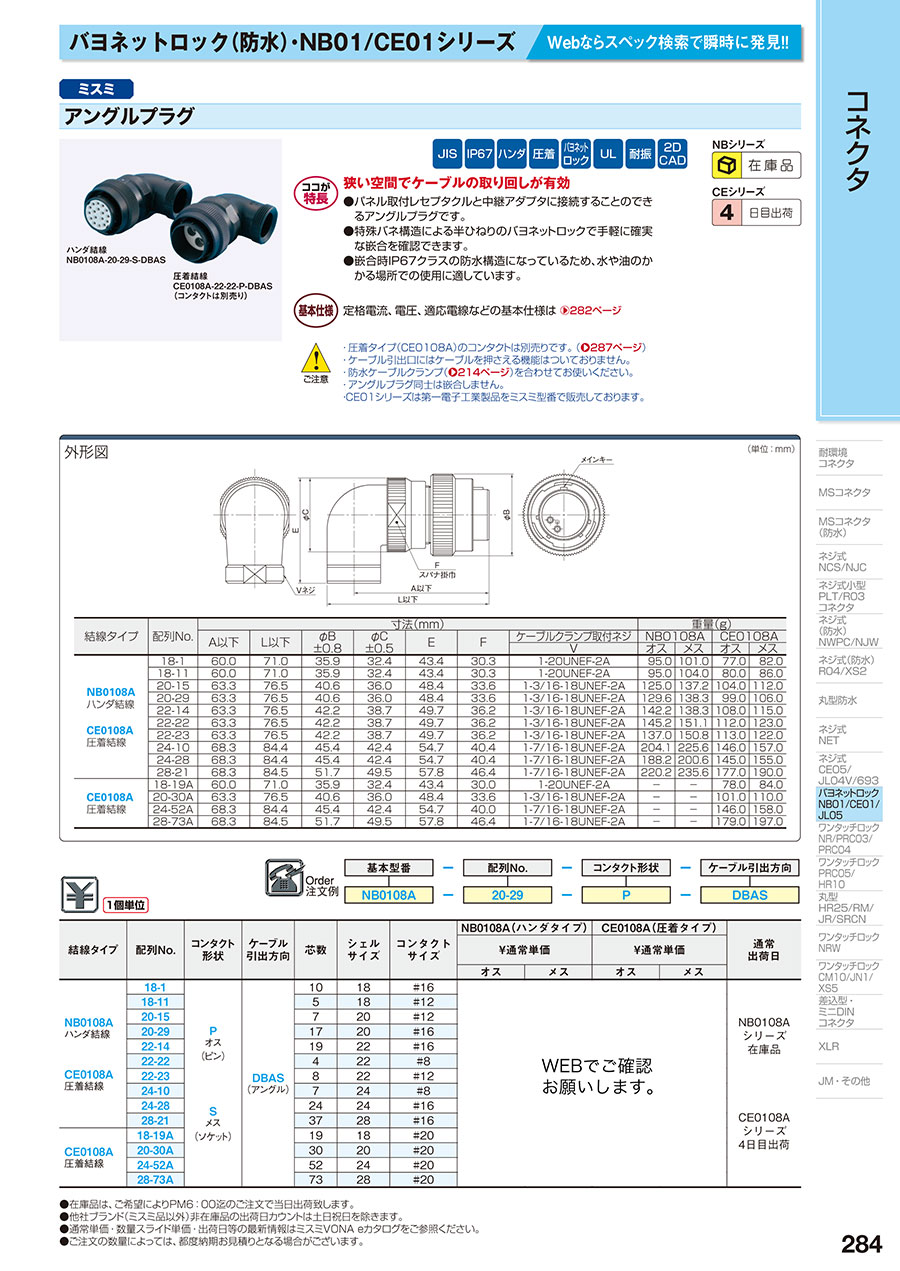

カタログ
