【日本航空電子工業】JL05　コンタクト用工具
ミスミ

【日本航空電子工業】JL05　コンタクト用工具

通常単価(税別)
19,964円～210,184円
税込単価
21,960円～231,202円
通常出荷日：在庫品1日目当日出荷可能

日本航空電子工業（JAE）製。サイズ別に取り揃えた圧着工具と引抜工具

  • 適用タイプ
    JL05コネクタ

ご注意

  • 写真は代表画像です。
未確定 4 件の候補があります。 型番リスト から選択するか、仕様を選択し型番を確定してください。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

規格表

型式
JCT-16128-3
型番タイプ
JCT-16128-3工具本体
MS22520-1-01
CT170-11C-JL05
CT170-11B-JL05
CT170-11-JL05
CT150-2C-JL05
CT150-2B-JL05
L-JL05-8ロケーター
JP-JL05-12
CIET-16挿入工具
JIET-DXC-20挿入/引抜工具
JET-GTC-8引抜工具
JET-GTC-K15
ET-JL05-16
ET-JL05-20-2
ET-JL05-20-3
※JIET-DXC-20はVol.2以前に掲載のJIET-D＊C-20と同一商品です。
　また、この商品のみ在庫品となります。


概要仕様

（注） コンタクトサイズ#16又は#20を含むコンタクト配列のソケットインサートには、カバーインシュレータが付属しています。このカバーインシュレータを外さないと、 コンタクトは引抜く事ができませんのでご注意下さい。

（1） 上図のように、カバーインシュレータの2つの切りかき溝に交互にドライバ又は千枚通しを入れて、矢印の方向に力を入れて下さい。カバーインシュレータが外れます。
（2） カバーインシュレータが外れたら、左記のようにコンタクトを引き抜いて下さい。		JL05　コンタクト用工具:関連画像
（3）カバーインシュレータを取り付ける時は、 上図のようにベースインシュレータと極性を 合わせてから取り付けて下さい。この時、 カバーインシュレータは完全に押し込んで下さい。JL05　コンタクト用工具:関連画像
工具適用表
コンタクト
サイズ		適用電線
(AWG)		工具本体ロケーター挿入工具引抜工具
#8#10～8JCT-16128-3L-JL05-8─JET-GTC-8
#12～10─
#12#16～12MS22520-1-01JP-JL05-12─JET-GTC-K15
#16#16～14CT160-3C-JL05/CT170-11C-JL05──ET-JL05-16
#20～16CT160-3B-JL05/CT170-11B-JL05─CIET-16
#24～20CT160-3-JL05/CT170-11-JL05──
#20#18～22CT150-2C-JL05─JIET-DXC-20ET-JL05-20-2
ET-JL05-20-3(メスコンタクト専用)
#22～26CT150-2B-JL05─

圧着タイプ・バヨネットロック防水大型コネクタ（JL05）

材料／仕上

●パネルマウントタイプ/コンタクト
項目材料／仕上
シェルアルミ合金／亜鉛メッキ
（黒色系千渉色三価クロメート皮膜）
ベースインシュレータ合成樹脂
カバーインシュレータ合成樹脂
コンタクト銅合金／銀メッキ
リティニングリング銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
Ｏリング合成ゴム
アースラグ銅合金／銀メッキ
●ストレートタイプ/コンタクト
項目材料／仕上
カップリングナット、バレルアルミ合金／亜鉛メッキ
（黒色系千渉色三価クロメート皮膜）
ベースインシュレータ合成樹脂
カバーインシュレータ合成樹脂
コンタクト銅合金／銀メッキ
リティニングリング銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
止メリングステンレス鋼
ウェーブスプリングステンレス鋼
アースラグ銅合金／銀メッキ
●エンドベル（防水型）
項目材料／仕上
エンドベル本体、グランドナットアルミ合金／亜鉛メッキ
（黒色系千渉色三価クロメート皮膜）
プッシング合成ゴム（黒色）
スリープアルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜）
Ｏリング合成ゴム
六角穴付止めネジ鋼／亜鉛メッキ（M3×0.5）
●エンドベル（非防水型）
項目材料／仕上
エンドベル本体アルミ合金／亜鉛メッキ
（黒色系千渉色三価クロメート皮膜）
六角穴付止めネジ鋼／亜鉛メッキ（M3×0.5）

電気的、機械的特性、互換性について

NB01/CE01シリーズと共通です。JL05コネクタは、CE01コネクタ、NB01コネクタと互換性があります。

コンタクト配列図

コンタクト数45778
配列No.22-2218-1120-1524-1022-23
コンタクトサイズ♯8♯12♯12♯8♯12
コンタクト配列
（注1）
（注2）		コンタクト数4コンタクト数5コンタクト数7コンタクト数7コンタクト数8
定格区分AAAAD（4）,A（その他）

コンタクト数1017191924
配列No.18-120-2918-19A22-1424-28
コンタクトサイズ♯16♯16♯20♯16♯16
コンタクト配列
（注1）
（注2）		コンタクト数10コンタクト数17コンタクト数19コンタクト数19コンタクト数24
定格区分A（3,5,6,8）,INST（その他）AINSTAINST

コンタクト数30375273
配列No.20-30A28-2124-52A28-73A
コンタクトサイズ♯20♯16♯20♯20
コンタクト配列
（注1）
（注2）		コンタクト数30コンタクト数37コンタクト数52コンタクト数73
定格区分INSTAINSTINST

（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。

パネルカット寸法図

 フロントマウンティング
パネルカット寸法図		 リアマウンティング
パネルカット寸法図
適合
シェル
サイズ		φA
±0.5		φB
+0.2
-0		C
±0.13		取付ネジ（参考）リアマウンティングの
パネル厚制限
インチネジメートルネジ
1830.23.326.97#4-40M33.0以下
2034.93.329.36#4-40M3
2236.63.331.75#4-40M3
2439.74.334.92#6-32M4
2846.14.339.67#6-32M4

組合せ方法

組合せ方法

組合せ例

〈防水タイプ〉
〈非防水タイプ〉

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

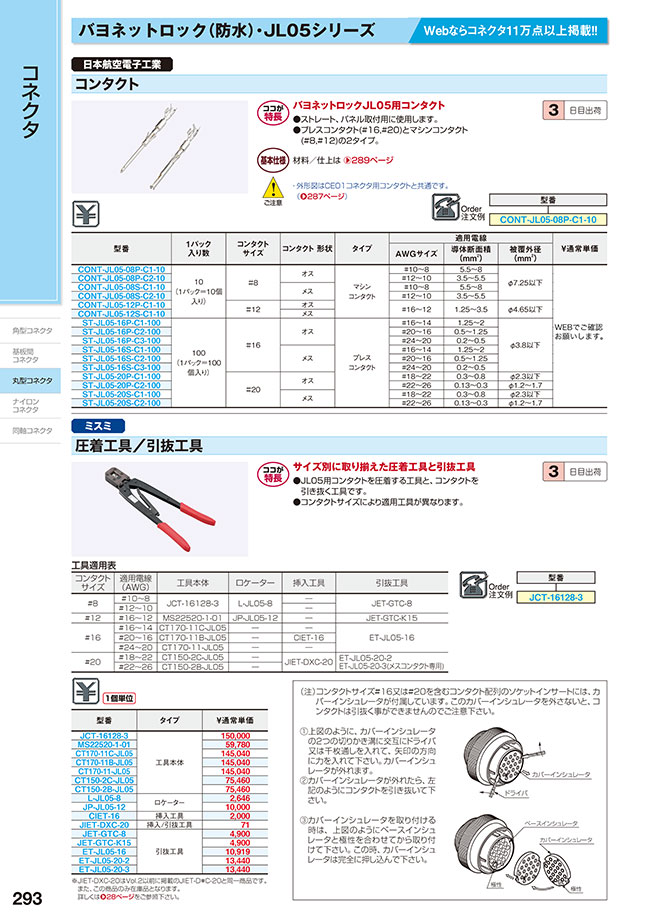

EW-293

絞り込み条件：4 項目の仕様が未選択です

  • 工具種類

  • 適応サイズ

  • コンタクトサイズ

  • 商品分類

  • 出荷日

    • すべて
    • 当日出荷可能

型番リスト

表示件数
  • 1
    • 型番
    CT150-2C-JL05
    ET-JL05-16
    JCT-16128-3
    JP-JL05-12

    工具種類

    適応サイズ

    コンタクトサイズ

    商品分類

    		RoHS?最小発注数量
    圧着工具・圧接工具
    18～22AWG
    #20
    圧着工具
    10
    1個
    その他関連用品
    14～24AWG
    #16
    引抜工具
    10
    1個
    圧着工具・圧接工具
    8～12AWG
    #8
    圧着工具
    -
    1個
    その他関連用品
    8～12AWG
    #12
    ロケーター
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    164,318円
    ( 180,750円 )
    在庫品1日目当日出荷可能
    19,964円
    ( 21,960円 )
    在庫品1日目当日出荷可能
    210,184円
    ( 231,202円 )
    在庫品1日目当日出荷可能
    45,858円
    ( 50,444円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    日本航空電子工業（JAE）製。サイズ別に取り揃えた圧着工具と引抜工具

    ご注意

    • 写真は代表画像です。
    【ココが特長】
    ●JL05用コンタクトを圧着する工具と、コンタクトを引き抜く工具です。
    ●コンタクトサイズにより適用工具が異なります。
    メーカーの生産終了に伴い下記商品の販売を終了致します。
    ■ CT160-3C-JL05
    ■ CT160-3B-JL05
    ■ CT160-3-JL05
    後継品は下記の通りとなります。
    ■ CT160-3C-JL05    ⇒     CT170-11C-JL05
    ■ CT160-3B-JL05    ⇒     CT170-11B-JL05
    ■ CT160-3-JL05    ⇒     CT170-11-JL05
    圧着できるコンタクトピンサイズ及び適応電線サイズに変更は御座いませんので後継品としてご検討下さい。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    【日本航空電子工業】JL05　コンタクト用工具のレビュー
    4平均満足度：4.01件のレビュー
    コネクタ用工具として
    4
    満足度：4.02019/06/14
    新規で使用するJL05コネクタ作成用として使用しました。今回新規で選定し、その専用工具品であったため購入しました。最初は...もっと読む
