【日本航空電子工業】JL05 コンタクト【10～100個入り】
- 通常単価(税別)
- 1,018円～8,729円特別価格
- 税込単価
- 1,120円～9,602円特別価格
通常出荷日：在庫品1日目～9日目一部当日出荷可能
日本航空電子工業（JAE）製。バヨネットロックJL05用コンタクト
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型式 |
| CONT-JL05-08P-C1-10 |
パック品
| 型式 | 1パック 入り数 | コンタクト サイズ | コンタクト 形状 | タイプ | 適用電線 | ||
| AWGサイズ | 導体断面積 (mm2) | 被覆外径 (mm2) | |||||
| CONT-JL05-08P-C1-10 | 10 (1パック＝10個入り) | ＃8 | オス | マシン コンタクト | #10～8 | 5.5～8 | φ7.25以下 |
| CONT-JL05-08P-C2-10 | #12～10 | 3.5～5.5 | |||||
| CONT-JL05-08S-C1-10 | メス | #10～8 | 5.5～8 | ||||
| CONT-JL05-08S-C2-10 | #12～10 | 3.5～5.5 | |||||
| CONT-JL05-12P-C1-10 | ＃12 | オス | #16～12 | 1.25～3.5 | φ4.65以下 | ||
| CONT-JL05-12S-C1-10 | メス | ||||||
| ST-JL05-16P-C1-100 | 100 (1パック＝100個入り) | ＃16 | オス | プレス コンタクト | #16～14 | 1.25～2 | φ3.8以下 |
| ST-JL05-16P-C2-100 | #20～16 | 0.5～1.25 | |||||
| ST-JL05-16S-C1-100 | メス | #16～14 | 1.25～2 | ||||
| ST-JL05-16S-C2-100 | #20～16 | 0.5～1.25 | |||||
| ST-JL05-16S-C3-100 | #24～20 | 0.2～0.5 | |||||
| ST-JL05-20P-C1-100 | ＃20 | オス | #18～22 | 0.3～0.8 | φ2.3以下 | ||
| ST-JL05-20P-C2-100 | #22～26 | 0.13～0.3 | φ1.2～1.7 | ||||
| ST-JL05-20S-C1-100 | メス | #18～22 | 0.3～0.8 | φ2.3以下 | |||
| ST-JL05-20S-C2-100 | #22～26 | 0.13～0.3 | φ1.2～1.7 | ||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,822円 ( 5,304円 ) | 4日目 |
6,946円 ( 7,641円 ) | 4日目 |
6,537円 ( 7,191円 ) | 9日目 |
8,337円 ( 9,171円 ) | 9日目 |
1,018円661円 ( 727円 ) | 4日目 |
3,245円 ( 3,570円 ) | 在庫品1日目当日出荷可能 |
6,001円 ( 6,601円 ) | 在庫品1日目当日出荷可能 |
6,141円 ( 6,755円 ) | 在庫品1日目当日出荷可能 |
8,016円 ( 8,818円 ) | 在庫品1日目当日出荷可能 |
7,116円 ( 7,828円 ) | 在庫品1日目当日出荷可能 |
6,510円 ( 7,161円 ) | 在庫品1日目当日出荷可能 |
7,502円 ( 8,252円 ) | 在庫品1日目当日出荷可能 |
4,612円 ( 5,073円 ) | 4日目 |
8,729円 ( 9,602円 ) | 在庫品1日目当日出荷可能 |
8,694円 ( 9,563円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日本航空電子工業（JAE）製。バヨネットロックJL05用コンタクト
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
共通仕様
圧着タイプ・バヨネットロック防水大型コネクタ（JL05）
材料／仕上
●パネルマウントタイプ/コンタクト
| 項目 | 材料／仕上 |
|---|---|
| シェル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| アースラグ | 銅合金／銀メッキ |
●ストレートタイプ/コンタクト
| 項目 | 材料／仕上 |
|---|---|
| カップリングナット、バレル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| 止メリング | ステンレス鋼 |
| ウェーブスプリング | ステンレス鋼 |
| アースラグ | 銅合金／銀メッキ |
●エンドベル（防水型）
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体、グランドナット | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| プッシング | 合成ゴム（黒色） |
| スリープ | アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
●エンドベル（非防水型）
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体 | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
電気的、機械的特性、互換性について
NB01/CE01シリーズと共通です。JL05コネクタは、CE01コネクタ、NB01コネクタと互換性があります。コンタクト配列図
| コンタクト数 | 4 | 5 | 7 | 7 | 8 |
|---|---|---|---|---|---|
| 配列No. | 22-22 | 18-11 | 20-15 | 24-10 | 22-23 |
| コンタクトサイズ | ♯8 | ♯12 | ♯12 | ♯8 | ♯12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A | A | A | A | D（4）,A（その他） |
| コンタクト数 | 10 | 17 | 19 | 19 | 24 |
|---|---|---|---|---|---|
| 配列No. | 18-1 | 20-29 | 18-19A | 22-14 | 24-28 |
| コンタクトサイズ | ♯16 | ♯16 | ♯20 | ♯16 | ♯16 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A（3,5,6,8）,INST（その他） | A | INST | A | INST |
| コンタクト数 | 30 | 37 | 52 | 73 |
|---|---|---|---|---|
| 配列No. | 20-30A | 28-21 | 24-52A | 28-73A |
| コンタクトサイズ | ♯20 | ♯16 | ♯20 | ♯20 |
| コンタクト配列 （注1） （注2） |  |  |  |  |
| 定格区分 | INST | A | INST | INST |
（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。
パネルカット寸法図
 | フロントマウンティング | リアマウンティング |
| 適合 シェル サイズ | φA ±0.5 | φB +0.2 -0 | C ±0.13 | 取付ネジ（参考） | リアマウンティングの パネル厚制限 | |
|---|---|---|---|---|---|---|
| インチネジ | メートルネジ | |||||
| 18 | 30.2 | 3.3 | 26.97 | #4-40 | M3 | 3.0以下 |
| 20 | 34.9 | 3.3 | 29.36 | #4-40 | M3 | |
| 22 | 36.6 | 3.3 | 31.75 | #4-40 | M3 | |
| 24 | 39.7 | 4.3 | 34.92 | #6-32 | M4 | |
| 28 | 46.1 | 4.3 | 39.67 | #6-32 | M4 | |
組合せ方法
組合せ例
＜防水タイプ＞
＜非防水タイプ＞

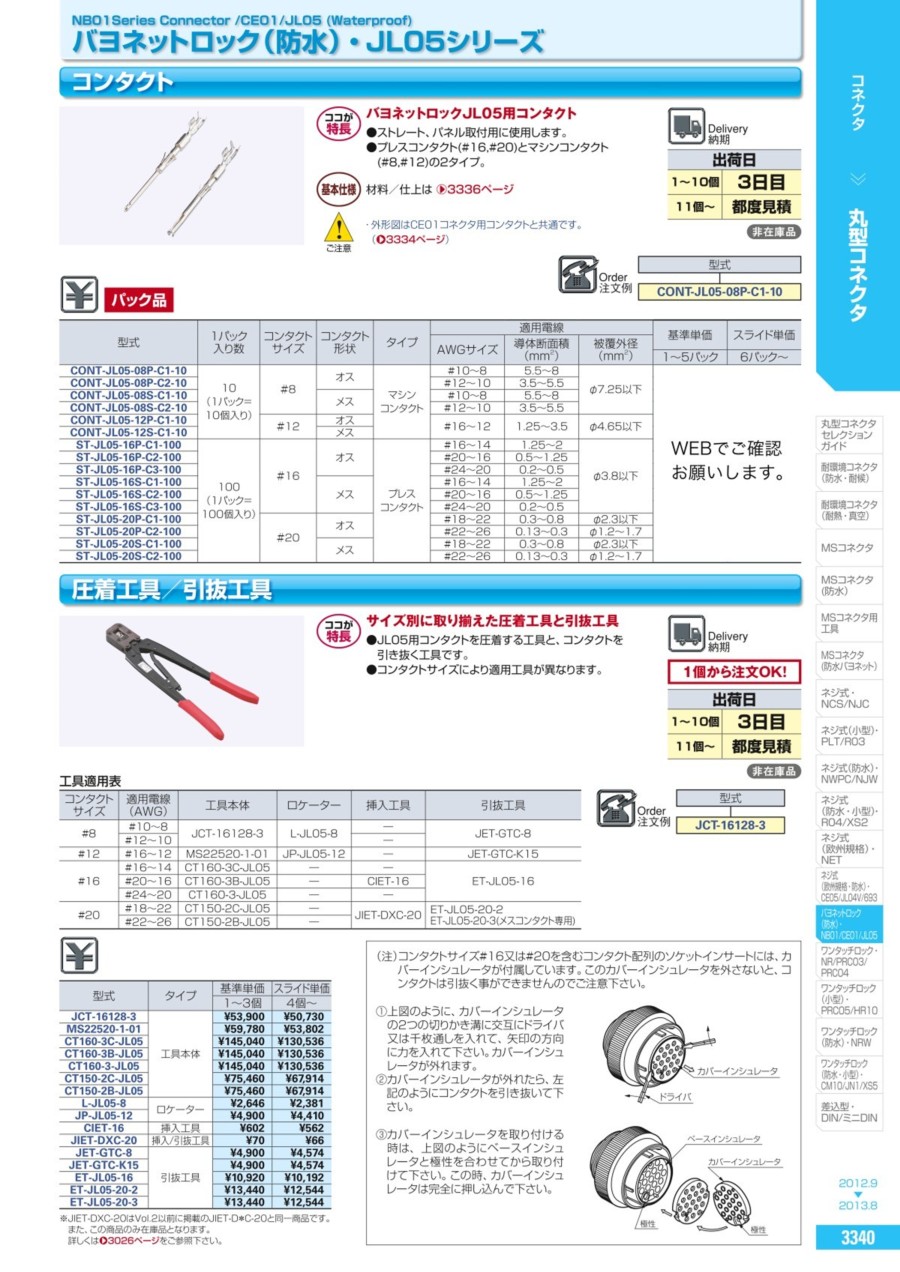

カタログ
