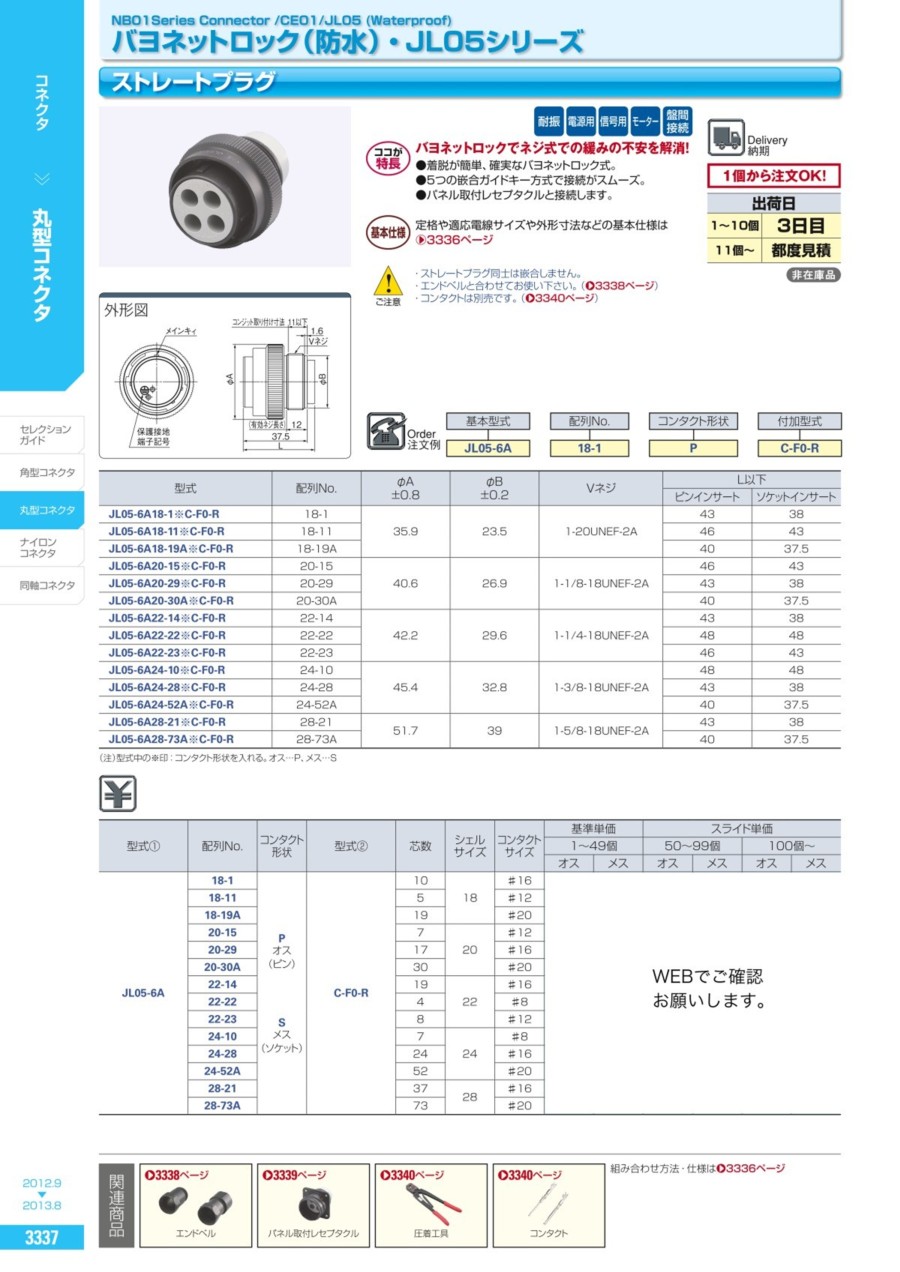

【日本航空電子工業】JL05 防水 ストレートプラグ（バヨネットロック）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,836円～7,839円
- 税込単価
- 3,120円～8,623円
日本航空電子工業（JAE）製。バヨネットロックでネジ式での緩みの不安を解消！
詳細情報を確認する規格・仕様：
- 電源用
- 信号用
- 盤間接続
- モーター
- 耐振
ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
未確定：候補が18型番あります。
商品仕様
規格表
| 基本型式 | - | 配列No. | - | コンタクト形状 | - | 付加型式 |
| JL05-6A | - | 18-1 | - | P | - | C-F0-R |
| 型式① | 配列No. | コンタクト 形状 | 型式② | 芯数 | シェル サイズ | コンタクト サイズ |
| JL05-6A | 18-1 | P オス (ピン) S メス (ソケット) | C-F0-R | 10 | 18 | ♯16 |
| 18-11 | 5 | ♯12 | ||||
| 18-19A | 19 | ♯20 | ||||
| 20-15 | 7 | 20 | ♯12 | |||
| 20-29 | 17 | ♯16 | ||||
| 20-30A | 30 | ♯20 | ||||
| 22-14 | 19 | 22 | ♯16 | |||
| 22-22 | 4 | ♯8 | ||||
| 22-23 | 8 | ♯12 | ||||
| 24-10 | 7 | 24 | ♯8 | |||
| 24-28 | 24 | ♯16 | ||||
| 24-52A | 52 | ♯20 | ||||
| 28-21 | 37 | 28 | ♯16 | |||
| 28-73A | 73 | ♯20 |
概要仕様
外形図
| 型式 | 配列No. | φA ±0.8 | φB ±0.2 | Vネジ | Ｌ以下 | |
| ピンインサート | ソケットインサート | |||||
| JL05-6A18-1※C-F0-R | 18-1 | 35.9 | 23.5 | 1-20UNEF-2A | 43 | 38 |
| JL05-6A18-11※C-F0-R | 18-11 | 46 | 43 | |||
| JL05-6A18-19A※C-F0-R | 18-19A | 40 | 37.5 | |||
| JL05-6A20-15※C-F0-R | 20-15 | 40.6 | 26.9 | 1-1/8-18UNEF-2A | 46 | 43 |
| JL05-6A20-29※C-F0-R | 20-29 | 43 | 38 | |||
| JL05-6A20-30A※C-F0-R | 20-30A | 40 | 37.5 | |||
| JL05-6A22-14※C-F0-R | 22-14 | 42.2 | 29.6 | 1-1/4-18UNEF-2A | 43 | 38 |
| JL05-6A22-22※C-F0-R | 22-22 | 48 | 48 | |||
| JL05-6A22-23※C-F0-R | 22-23 | 46 | 43 | |||
| JL05-6A24-10※C-F0-R | 24-10 | 45.4 | 32.8 | 1-3/8-18UNEF-2A | 48 | 48 |
| JL05-6A24-28※C-F0-R | 24-28 | 43 | 38 | |||
| JL05-6A24-52A※C-F0-R | 24-52A | 40 | 37.5 | |||
| JL05-6A28-21※C-F0-R | 28-21 | 51.7 | 39 | 1-5/8-18UNEF-2A | 43 | 38 |
| JL05-6A28-73A※C-F0-R | 28-73A | 40 | 37.5 | |||
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,836円 ( 3,120円 ) | 在庫品1日目当日出荷可能 |
3,556円 ( 3,912円 ) | 9日目 |
3,868円 ( 4,255円 ) | 在庫品1日目当日出荷可能 |
3,406円 ( 3,747円 ) | 在庫品1日目当日出荷可能 |
3,354円 ( 3,689円 ) | 在庫品1日目当日出荷可能 |
3,198円 ( 3,518円 ) | 在庫品1日目当日出荷可能 |
4,009円 ( 4,410円 ) | 4日目 |
3,914円 ( 4,305円 ) | 在庫品1日目当日出荷可能 |
5,811円 ( 6,392円 ) | 在庫品1日目当日出荷可能 |
3,668円 ( 4,035円 ) | 9日目 |
7,839円 ( 8,623円 ) | 4日目 |
4,284円 ( 4,712円 ) | 在庫品1日目当日出荷可能 |
4,407円 ( 4,848円 ) | 9日目 |
3,546円 ( 3,901円 ) | 在庫品1日目当日出荷可能 |
3,680円 ( 4,048円 ) | 在庫品1日目当日出荷可能 |
5,545円 ( 6,100円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
4,911円 ( 5,402円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
日本航空電子工業（JAE）製。バヨネットロックでネジ式での緩みの不安を解消！
ご注意
- 日本航空電子製（JAE）品は、需要増、材料や部材入手難などの影響により生産目途が立たず、頻繁に納期が遅延している状況です。
ミスミの在庫・入荷状況によっては納期遅延、販売を一時的に停止する可能性があります。
共通仕様
圧着タイプ・バヨネットロック防水大型コネクタ（JL05）
材料／仕上
●パネルマウントタイプ/コンタクト
| 項目 | 材料／仕上 |
|---|---|
| シェル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| アースラグ | 銅合金／銀メッキ |
●ストレートタイプ/コンタクト
| 項目 | 材料／仕上 |
|---|---|
| カップリングナット、バレル | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| ベースインシュレータ | 合成樹脂 |
| カバーインシュレータ | 合成樹脂 |
| コンタクト | 銅合金／銀メッキ |
| リティニングリング | 銅合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| 止メリング | ステンレス鋼 |
| ウェーブスプリング | ステンレス鋼 |
| アースラグ | 銅合金／銀メッキ |
●エンドベル（防水型）
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体、グランドナット | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| プッシング | 合成ゴム（黒色） |
| スリープ | アルミ合金／亜鉛メッキ（黒色系千渉色三価クロメート皮膜） |
| Ｏリング | 合成ゴム |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
●エンドベル（非防水型）
| 項目 | 材料／仕上 |
|---|---|
| エンドベル本体 | アルミ合金／亜鉛メッキ （黒色系千渉色三価クロメート皮膜） |
| 六角穴付止めネジ | 鋼／亜鉛メッキ（M3×0.5） |
電気的、機械的特性、互換性について
NB01/CE01シリーズと共通です。JL05コネクタは、CE01コネクタ、NB01コネクタと互換性があります。コンタクト配列図
| コンタクト数 | 4 | 5 | 7 | 7 | 8 |
|---|---|---|---|---|---|
| 配列No. | 22-22 | 18-11 | 20-15 | 24-10 | 22-23 |
| コンタクトサイズ | ♯8 | ♯12 | ♯12 | ♯8 | ♯12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A | A | A | A | D（4）,A（その他） |
| コンタクト数 | 10 | 17 | 19 | 19 | 24 |
|---|---|---|---|---|---|
| 配列No. | 18-1 | 20-29 | 18-19A | 22-14 | 24-28 |
| コンタクトサイズ | ♯16 | ♯16 | ♯20 | ♯16 | ♯16 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格区分 | A（3,5,6,8）,INST（その他） | A | INST | A | INST |
| コンタクト数 | 30 | 37 | 52 | 73 |
|---|---|---|---|---|
| 配列No. | 20-30A | 28-21 | 24-52A | 28-73A |
| コンタクトサイズ | ♯20 | ♯16 | ♯20 | ♯20 |
| コンタクト配列 （注1） （注2） |  |  |  |  |
| 定格区分 | INST | A | INST | INST |
（注1）オス（ピン）コネクタの結合面から見た図です。
（注2）配列表の○はアース端子（保護端子接続用）を示します。
パネルカット寸法図
| フロントマウンティング | リアマンウンティング | |
 |  |  |
| 適合 シェル サイズ | φA ±0.5 | φB +0.2 -0 | C ±0.13 | 取付ネジ（参考） | リアマウンティングの パネル厚制限 | |
|---|---|---|---|---|---|---|
| インチネジ | メートルネジ | |||||
| 18 | 30.2 | 3.3 | 26.97 | #4-40 | M3 | 3.0以下 |
| 20 | 34.9 | 3.3 | 29.36 | #4-40 | M3 | |
| 22 | 36.6 | 3.3 | 31.75 | #4-40 | M3 | |
| 24 | 39.7 | 4.3 | 34.92 | #6-32 | M4 | |
| 28 | 46.1 | 4.3 | 39.67 | #6-32 | M4 | |
組合せ方法
※ケーブルクランプはMSコネクタと兼用。
組合せ例
| ＜防水タイプ＞ |
 |
| ＜非防水タイプ＞ |
 |
