●防水コネクタCE05,JL04Vはコネクタ規格｢DIN VDE0627｣に適合した商品としてEU(欧州連合)公認の認定機関であるT¨UV Rheinlandの認定を取得しています。
●米国のUL規格｢UL-1977｣の認定を取得しています。
●結合時はIP67クラスの防水・防塵性を発揮し、水滴、切削油、粉塵等の侵入を防止します。
●MIL-C-5015に準拠したコネクタで、従来のMSコネクタと互換性があります。
●種類は全部で４つ
○ストレートコネクタ
○アングルコネクタ
○コンジット専用コネクタ
○パネルマウント
●それぞれのコネクタがハンダ結線タイプのため専用工具なしで作業ができます｡
エレクトロニクス部品技術窓口
絞り込み条件
未確定：候補が30型番あります。
許容電圧(V)
~mm- 200
- 250
- 250/100
ピン数
~mm- 3
- 4
- 6
- 7
- 8
- 9
- 22
耐電圧(Vr.m.s)
~mm- 2000
- 2800
- 3000
その他規格（MIL）
~mmコネクタタイプ
~mmコネクタ全体の許容電流(A)
~mm- 29.2
- 35.3
- 43.6
- 62.5
- 65.2
- 67.6
- 83.7
- 90.1
- 125.1
- 126.4
- 167.4
- 217.6
キー位置変更
~mm- 無
ガスケット位置(FG/RG)
~mm出荷日
- すべて
- 当日出荷可能
- 9日以内

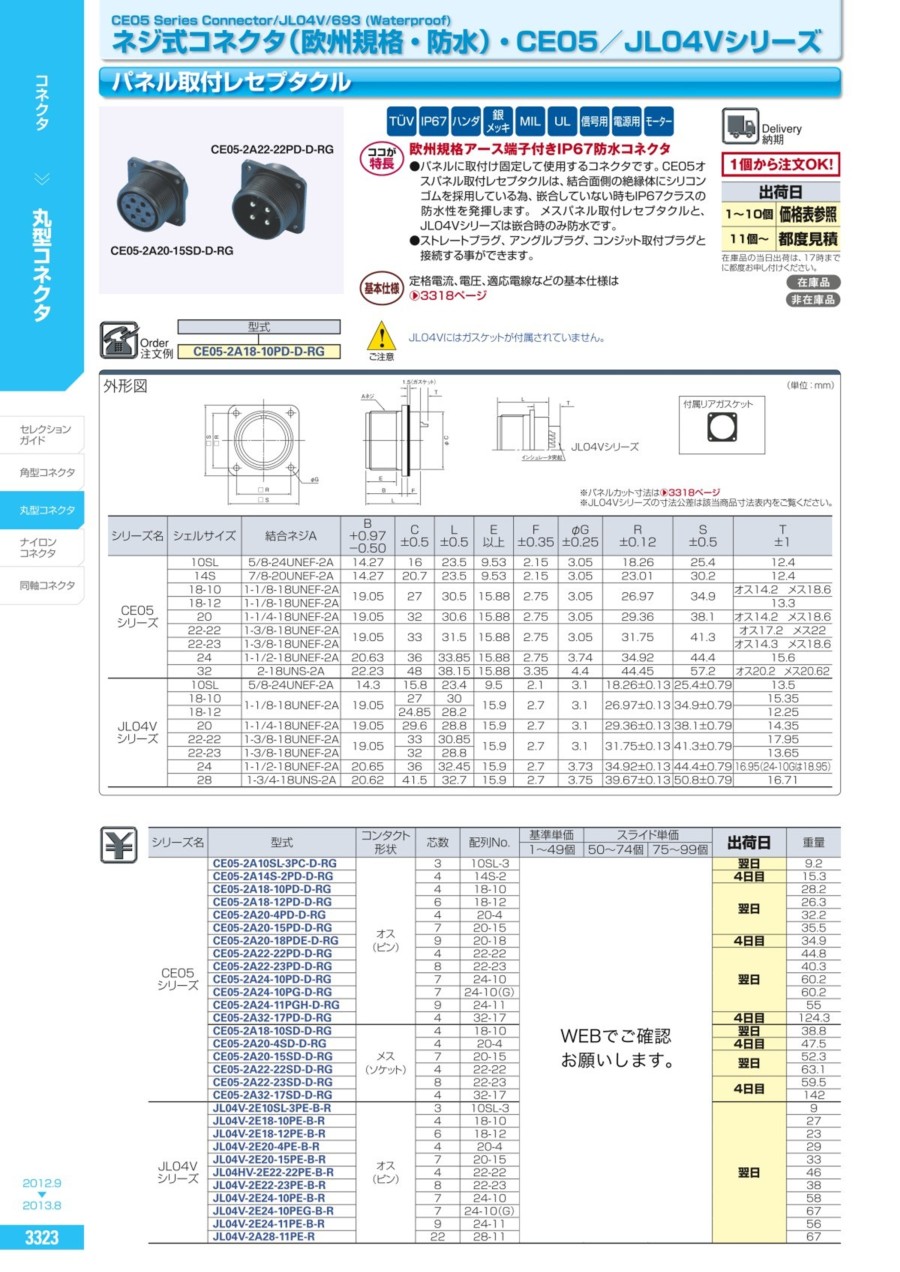

欧州規格・防水 パネル取付レセプタクル（ネジ式）CE05/JL04Vシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,479円～14,783円
- 税込単価
- 1,627円～16,261円
MIL-DTL-5015規格準拠のD/MSシリーズコネクタと互換性が有り、欧州...
詳細情報を確認する未確定：候補が30型番あります。
商品仕様
規格表
| 型式 |
| CE05-2A18-10PD-D-RG |
| シリーズ名 | 型式 | コンタクト 形状 | 芯数 | 配列No. | 出荷日 | 重量 |
| CE05 シリーズ | CE05-2A10SL-3PC-D-RG | オス (ピン) | 3 | 10SL-3 | 翌日 | 9.2 |
| CE05-2A14S-2PD-D-RG | 4 | 14S-2 | 4日目 | 15.3 | ||
| CE05-2A18-10PD-D-RG | 4 | 18-10 | 翌日 | 28.2 | ||
| CE05-2A18-12PD-D-RG | 6 | 18-12 | 26.3 | |||
| CE05-2A20-4PD-D-RG | 4 | 20-4 | 32.2 | |||
| CE05-2A20-15PD-D-RG | 7 | 20-15 | 35.5 | |||
| CE05-2A20-18PDE-D-RG | 9 | 20-18 | 4日目 | 34.9 | ||
| CE05-2A22-22PD-D-RG | 4 | 22-22 | 翌日 | 44.8 | ||
| CE05-2A22-23PD-D-RG | 8 | 22-23 | 40.3 | |||
| CE05-2A24-10PD-D-RG | 7 | 24-10 | 60.2 | |||
| CE05-2A24-10PG-D-RG | 7 | 24-10(G) | 60.2 | |||
| CE05-2A24-11PGH-D-RG | 9 | 24-11 | 55 | |||
| CE05-2A32-17PD-D-RG | 4 | 32-17 | 4日目 | 124.3 | ||
| CE05-2A18-10SD-D-RG | メス (ソケット) | 4 | 18-10 | 翌日 | 38.8 | |
| CE05-2A20-4SD-D-RG | 4 | 20-4 | 4日目 | 47.5 | ||
| CE05-2A20-15SD-D-RG | 7 | 20-15 | 翌日 | 52.3 | ||
| CE05-2A22-22SD-D-RG | 4 | 22-22 | 63.1 | |||
| CE05-2A22-23SD-D-RG | 8 | 22-23 | 4日目 | 59.5 | ||
| CE05-2A32-17SD-D-RG | 4 | 32-17 | 142 | |||
| JL04V シリーズ | JL04V-2E10SL-3PE-B-R | オス (ピン) | 3 | 10SL-3 | 翌日 | 9 |
| JL04V-2E18-10PE-B-R | 4 | 18-10 | 27 | |||
| JL04V-2E18-12PE-B-R | 6 | 18-12 | 23 | |||
| JL04V-2E20-4PE-B-R | 4 | 20-4 | 29 | |||
| JL04V-2E20-15PE-B-R | 7 | 20-15 | 33 | |||
| JL04HV-2E22-22PE-B-R | 4 | 22-22 | 46 | |||
| JL04V-2E22-23PE-B-R | 8 | 22-23 | 38 | |||
| JL04V-2E24-10PE-B-R | 7 | 24-10 | 58 | |||
| JL04V-2E24-10PEG-B-R | 7 | 24-10(G) | 67 | |||
| JL04V-2E24-11PE-B-R | 9 | 24-11 | 56 | |||
| JL04V-2A28-11PE-R | 22 | 28-11 | 67 |
概要仕様
外形図 | （単位：mm） | |||||||||||
 | ||||||||||||
| ※パネルカット寸法は▶3318ページ ※JL04Vの寸法公差は該当商品寸法表内をご覧ください。 | ||||||||||||
| シリーズ名 | シェルサイズ | 結合ネジA | B +0.97 -0.50 | C ±0.5 | L ±0.5 | E 以上 | F ±0.35 | φG ±0.25 | R ±0.12 | S ±0.5 | T ±1 | |
| CE05 シリーズ | 10SL | 5/8-24UNEF-2A | 14.27 | 16 | 23.5 | 9.53 | 2.15 | 3.05 | 18.26 | 25.4 | 12.4 | |
| 14S | 7/8-20UNEF-2A | 14.27 | 20.7 | 23.5 | 9.53 | 2.15 | 3.05 | 23.01 | 30.2 | 12.4 | ||
| 18-10 | 1-1/8-18UNEF-2A | 19.05 | 27 | 30.5 | 15.88 | 2.75 | 3.05 | 26.97 | 34.9 | オス14.2 メス18.6 | ||
| 18-12 | 1-1/8-18UNEF-2A | 13.3 | ||||||||||
| 20 | 1-1/4-18UNEF-2A | 19.05 | 32 | 30.6 | 15.88 | 2.75 | 3.05 | 29.36 | 38.1 | オス14.2メス18.6 | ||
| 20-22 | 1-3/8-18UNEF-2A | 19.05 | 33 | 31.5 | 15.88 | 2.75 | 3.05 | 31.75 | 41.3 | オス17.2 メス22 | ||
| 20-23 | 1-3/8-18UNEF-2A | オス14.3 メス18.6 | ||||||||||
| 24 | 1-1/2-18UNEF-2A | 20.63 | 36 | 33.85 | 15.88 | 2.75 | 3.74 | 34.92 | 44.4 | 15.6 | ||
| 32 | 2-18UNS-2A | 22.23 | 48 | 38.15 | 15.88 | 3.35 | 4.4 | 44.45 | 57.2 | オス20.2 メス2.0.62 | ||
| JL04V シリーズ | 10SL | 5/8-24UNEF-2A | 14.3 | 15.8 | 23.4 | 9.5 | 2.1 | 3.1 | 18.26±0.13 | 25.4±0.79 | 13.5 | |
| 18-10 | 1-1/8-18UNEF-2A | 19.05 | 27 | 30 | 15.9 | 2.7 | 3.1 | 26.97±0.13 | 34.9±0.79 | 15.35 | ||
| 18-12 | 24.85 | 28.2 | 3.1 | 12.25 | ||||||||
| 20 | 1-1/4-18UNEF-2A | 19.05 | 29.6 | 28.8 | 15.9 | 2.7 | 3.1 | 29.36±0.13 | 38.1±0.79 | 14.35 | ||
| 22-22 | 1-3/8-18UNEF-2A | 19.05 | 33 | 30.85 | 15.9 | 2.7 | 3.1 | 31.75±0.13 | 41.3±0.79 | 17.95 | ||
| 22-23 | 1-3/8-18UNEF-2A | 32 | 28.8 | 13.65 | ||||||||
| 24 | 1-1/2-18UNEF-2A | 20.65 | 36 | 32.45 | 15.9 | 2.7 | 3.73 | 34.92±0.13 | 44.4±0.79 | 16.95（24-10Gは18.95） | ||
| 28 | 1-3/4-18UNS-2A | 20.62 | 41.5 | 32.7 | 15.9 | 2.7 | 3.75 | 39.67±0.13 | 50.8±0.79 | 16.71 | ||
付属リアガスケット
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,146円 ( 3,461円 ) | 在庫品1日目当日出荷可能 |
6,384円 ( 7,022円 ) | 在庫品1日目当日出荷可能 |
3,982円 ( 4,380円 ) | 在庫品1日目当日出荷可能 |
4,698円 ( 5,168円 ) | 在庫品1日目当日出荷可能 |
4,092円 ( 4,501円 ) | 在庫品1日目当日出荷可能 |
3,490円 ( 3,839円 ) | 在庫品1日目当日出荷可能 |
5,390円 ( 5,929円 ) | 在庫品1日目当日出荷可能 |
3,611円 ( 3,972円 ) | 在庫品1日目当日出荷可能 |
5,713円 ( 6,284円 ) | 在庫品1日目当日出荷可能 |
13,969円 ( 15,366円 ) | 9日目 |
4,698円 ( 5,168円 ) | 在庫品1日目当日出荷可能 |
6,027円 ( 6,630円 ) | 在庫品1日目当日出荷可能 |
5,263円 ( 5,789円 ) | 在庫品1日目当日出荷可能 |
4,926円 ( 5,419円 ) | 在庫品1日目当日出荷可能 |
7,524円 ( 8,276円 ) | 在庫品1日目当日出荷可能 |
7,524円 ( 8,276円 ) | 在庫品1日目当日出荷可能 |
11,467円 ( 12,614円 ) | 在庫品1日目当日出荷可能 |
11,367円 ( 12,504円 ) | 在庫品1日目当日出荷可能 |
14,783円 ( 16,261円 ) | 在庫品1日目当日出荷可能 |
2,339円 ( 2,573円 ) | 在庫品1日目当日出荷可能 |
3,091円 ( 3,400円 ) | 在庫品1日目当日出荷可能 |
1,479円 ( 1,627円 ) | 在庫品1日目当日出荷可能 |
1,726円 ( 1,899円 ) | 在庫品1日目当日出荷可能 |
2,969円 ( 3,266円 ) | 在庫品1日目当日出荷可能 |
1,657円 ( 1,823円 ) | 在庫品1日目当日出荷可能 |
2,385円 ( 2,624円 ) | 在庫品1日目当日出荷可能 |
2,804円 ( 3,084円 ) | 在庫品1日目当日出荷可能 |
4,412円 ( 4,853円 ) | 在庫品1日目当日出荷可能 |
5,387円 ( 5,926円 ) | 在庫品1日目当日出荷可能 |
5,012円 ( 5,513円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MIL-DTL-5015規格準拠のD/MSシリーズコネクタと互換性が有り、欧州安全規格に対応したコネクタです。
産業機器、工作機械、FA機器、通信機器、計測機器
【特長】
●欧州安全規格「EN60204-1・機械設備の電気機器」の要求事項を反映し、コネクタ規格「DIN VDE0627」に適合した製品として、EU（欧州連合）公認の認定期間であるTUV Rheinlandの認定を取得しております。更に、米国のUL規格の認定も取得しております
●外殻の金属シェルを導通しているアース端子を内蔵。アース端子は嵌合時に他のコンタクトより先に接触し、離脱時は後から離れるシーケンス接続構造で、安全対策上の保護回路接続が確実に行えます
●嵌合時は保護構造IP67に対応しています。ピンレセプタクルは合成ゴムのインサートを使用することにより単体にてIP67に対応しています
欧州規格準拠
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【ココが特長】
欧州規格アース端子付きIP67防水コネクタ
●本製品は第一電子工業（DDK）、日本航空電子工業（JAE）製の商品です。
●パネルに取付け固定して使用するコネクタです。CE05オスパネル取付レセプタクルは、結合面側の絶縁体にシリコンゴムを採用している為、嵌合していない時もIP67クラスの防水性を発揮します。メスパネル取付レセプタクルと、JL04Vシリーズは嵌合時のみ防水です。
●ストレートプラグ、アングルプラグ、コンジット取付プラグと接続する事ができます。
【基本仕様】
定格電流､電圧､適応電線などの基本仕様はこちら
【ご注意】
JL04Vにはガスケットが付属されていません。
欧州規格アース端子付きIP67防水コネクタ
●本製品は第一電子工業（DDK）、日本航空電子工業（JAE）製の商品です。
●パネルに取付け固定して使用するコネクタです。CE05オスパネル取付レセプタクルは、結合面側の絶縁体にシリコンゴムを採用している為、嵌合していない時もIP67クラスの防水性を発揮します。メスパネル取付レセプタクルと、JL04Vシリーズは嵌合時のみ防水です。
●ストレートプラグ、アングルプラグ、コンジット取付プラグと接続する事ができます。
【基本仕様】
定格電流､電圧､適応電線などの基本仕様はこちら
【ご注意】
JL04Vにはガスケットが付属されていません。
共通仕様
保護回路接続構造図
| オスコネクタ | メスコネクタ | |
 |  |  |
保護回路接続構造を採用しているため､結合時には内蔵しているアース端子が他のコンタクトより先に接触し､また離脱時には他のコンタクトより後にアース端子がはずれるようになっているため､機器内回路を確実に保護することができます｡
材料／仕上
| 項目 | 材料 | 仕上 | |
|---|---|---|---|
| シェル(本体) | アルミ合金 | 亜鉛メッキ黒色クロメート処理 | |
| 絶縁体 | パネルマウントオス前面側 | シリコンゴム | 黒色 |
| パネルマウントオス後面側 | 合成樹脂(UL94V-0) | ||
| オスコネクタ前・後面側 | |||
| メス前・後面側 | |||
| コンタクト | 銅合金 | 銀メッキ | |
| ガスケット（コネクタ部） | ニトリルゴム | 黒色 | |
| Oリングガスケット（バックシェル部） | ニトリルゴム | 黒色 | |
| リテナーリング | 銅合金 | 3価黒色クロメート処理 | |
| カップリングナット | アルミ合金（JL04Vは鋼） | 3価黒色クロメート処理 | |
| アースラグ | 銅合金 | 銀メッキ（JL04Vはニッケルメッキ） | |
| ケーブルクランプ | アルミ合金 | 3価黒色クロメート処理 | |
| ゴムブッシング | クロロプレンゴム（JL04Vはニトリルゴム） | 黒色 | |
| リアガスケット（注1） | シリコンゴム | 黒色 | |
（注1）JL04V-2A28-11PEにはフランジ用ガスケットは付属していません。
電気的特性
| 項目 | 特性 | |||
|---|---|---|---|---|
| コンタクトサイズ | 電流値 | |||
| 定格電流 （コンタクト1本あたり） | #4 | 80A以下 | ||
| #8 | 46A以下 | |||
| #12 | 23A以下 | |||
| #16 | 13A以下 | |||
| 定格電圧 | コンタクト配列表参照 | |||
| 耐電圧 | コンタクト配列表参照 | |||
| 絶縁抵抗 | DC500Vで5000MΩ以上 | |||
| 接触抵抗 （定常レベル,初期） | コンタクト サイズ | 適用電線サイズ （ＡＷＧ） | 試験電流 Amps | 接触抵抗 mΩ以下 |
| #4 | 4 | 80 | 1 | |
| 6 | 60 | 1 | ||
| 8 | 46 | 1 | ||
| #8 | 8 | 57 | 2 | |
| 10 | 46 | 2 | ||
| 12 | 33 | 2 | ||
| #12 | 12 | 23 | 2 | |
| 14 | 17 | 3 | ||
| 16 | 13 | 4 | ||
| #16 | 16 | 13 | 4 | |
| 18 | 10 | 7 | ||
| 20 | 7.5 | 8 | ||
| 22 | 5 | 15 | ||
| 24 | 3 | 15 | ||
適用電線
| コンタクト | 適応電線 | ||
|---|---|---|---|
| サイズ | 最小ハンダ カップ内径（注2） | 導体断面積 | AWGサイズ |
| #4 | φ7.5mm | 22.0mm2 | #6〜#4 |
| #8 | φ4.7mm | 8.0mm2 | #10〜#8 |
| #12 | φ2.7mm | 3.5mm2 | #14〜#12 |
| #16 | φ1.76mm | 1.25mm2 | #22〜#16 |
（注2）最少ハンダカップ内径はCE05コネクタの寸法です
機械的特性
| 使用温度範囲 | −55℃〜＋125℃ |
|---|---|
| 防水性 | IP67相当 |
| 気密性（パネルマウントオス）（注3） | 2.9×104 Pa（0.3kgf／cm2）,1分間 |
| 寿命 | 500回挿抜 |
（注3）JL04V-2A28-11PEは除く
パネルカット寸法図
| 適合シェルサイズ | φA（mm） | φB（mm） +0.2 −0 | C（mm） |
|---|---|---|---|
| 10SL | 19.0 | 3.1 | 18.26 |
| 14S | 24.0 | 3.1 | 23.01 |
| 18 | 30.2 | 3.1 | 26.97 |
| 20 | 33.4 | 3.1 | 29.36 |
| 22 | 36.6 | 3.1 | 31.75 |
| 24 | 39.7 | 3.8 | 34.92 |
| 28 | 46.1±0.5 | 3.8 | 39.67±0.13 |
| 32 | 51.0 | 4.5 | 44.45 |
組み合せ方法
※嵌入は○印の関係においてオスとメスの組み合せで行ってください。
コンタクト配列表
| 配列No. | 10SL-3 | 14S-2 | 18-10 | 18-12 | 20-4 |
| 芯数 | 3 | 4 | 4 | 6 | 4 |
| コンタクトサイズ | #16 | #16 | #12 | #16 | #12 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  |
| 定格電流（注3） | 13A（29.2A）以下 | 13A（35.3）A | 23A（62.5A） | 13A（43.6）A | 23A（62.5A） |
| 定格電圧 | AC200V | AC200V | AC250V | AC250V | AC250V |
| 耐電壓 | AC2000V | AC1000V | AC3000V | AC2000V | AC2800V |
| アース端子番号 | O端子 | D端子 | D端子 | D端子 | D端子 |
| TÜV認定番号 | R9451253 | R9451253 | R9451254 | R9451253 | R9451254 |
| UL認定番号 | E72124 | ||||
| 配列No. | 20-15 | 20-18（注4） | 22-22 | 22-23 | 24-10（D） | |
| 芯数 | 7 | 3（F、I、B） | 6（その他） | 4 | 8 | 7 |
| コンタクトサイズ | #12 | #12 | #16 | #8 | #12 | #8 |
| コンタクト配列 （注1） （注2） |  |  |  |  |  | |
| 定格電流（注3） | 23A（83.7A） | #12：23A,#16：13A（67.6A） | 46A（125.1A） | 23A（90.1A） | 46A（167.4A） | |
| 定格電圧 | AC250V | AC250V | AC250V | AC250V | AC250V | |
| 耐電壓 | AC2000V | AC2000V | AC3000V | AC2000V | AC2000V | |
| アース端子番号 | D端子 | D端子E端子 | D端子 | D端子 | D端子 | |
| TÜV認定番号 | R9451254 | R9451254 | R9451255 | R9451254 | R9451255 | |
| UL認定番号 | E72124 | |||||
| 配列No. | 24-10（G）（注5） | 24-11（注6） | 28-11 | 32-17 | ||
| 芯数 | 7 | 3（D、E、F） | 6（その他） | 4（J、K、L、M） | 18（その他） | 4 |
| コンタクトサイズ | #8 | #8 | #12 | #12 | #16 | #4 |
| コンタクト配列 （注1） （注2） |  |  |  |  | ||
| 定格電流（注3） | 46A（167.4A） | #8：46A,#12：23A（126.4A） | #12：23A,#16：13A（65.2A） | 80A（217.6A） | ||
| 定格電圧 | AC250V | AC250V | #12：AC250V,#16：AC100V | AC250V | ||
| 耐電壓 | AC2000V | AC2000V | AC2000V | AC2800V | ||
| アース端子番号 | G端子 | G端子、H端子 | M端子 | D端子 | ||
| TÜV認定番号 | R9451255 | R9451255 | R9451477 | R9451256 | ||
| UL認定番号 | E72124 | E67741 | E72124 | |||
（注2）配列表の●は、アース端子を示します。
（注3）定格電流値は、コンタクト1本あたりの値を示します。（）内はコネクタの総合電流容量を示します。
（注4）配列No.『20-1B』のアース端子に接続する電線は3.5mm²（AWG12相当）の導体断面積をもつ1本の電線を1.75mm²相当に分岐し、アース「D」と「E」の二つに分けて結線してください。
（注5）すべての製品のアース端子は、本体シェルに内部で接続され導通する構造になっていますが、配列No.『24-10（G）』のパネルマウントだけは、導通構造になっておりませんので、ご注意ください。
（注6）配列No.『24-11』のアース端子に接続する電線は、5.5mm²（AWG10相当）の導体断面積をもつ1本の電線を2.75mm²相当に分岐し、アース端子「G」と「H」の2つに分けて結線して下さい。
