【日本航空電子工業】CE05・JL04V　欧州規格・防水　コンジット取付プラグ（ネジ式）

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 2,430円～15,032円

税込単価: 2,673円～16,535円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

欧州規格・防水　パネル取付レセプタクル（ネジ式）CE05/JL04Vシリーズ

通常価格(税別)： 1,479円 (税込価格：1,627円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【日本航空電子工業】CE05・JL04V　欧州規格・防水　ストレートプラグ（ネジ式）

通常価格(税別)： 2,394円 (税込価格：2,633円)

通常出荷日：在庫品1日目

第一電子工業（DDK）製、日本航空電子工業（JAE）製。コンジットに取り付けて...

詳細情報を確認する

規格・仕様：

UL
MIL
TUV
IP67
電源用
信号用
ハンダ
銀メッキ

電線接続方法
ハンダ
接続方向
ストレート
耐環境性
防水性
代表規格
UL / TUV
着脱方法
その他
その他耐環境性
防塵性

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

型式

CE05-6A22-22PD-D

シリーズ名	型式	コンタクト形状	芯数	配列No.	シェルサイズ	出荷日	重量
CE05 シリーズ	CE05-6A20-4PD-D	オス	4	20-4	20	4日目	36.1
	CE05-6A22-22PD-D		4	22-22	22		50.8
	CE05-6A32-17PD-D		4	32-17	32		151.2
	CE05-6A20-18SDE-D	メス	9	20-18	20		58.3
	CE05-6A32-17SD-D	メス	4	32-17	32		141.5
JL04V シリーズ	JL04V-6A18-10SE-R	メス	4	18-10	18	翌日	39
	JL04V-6A22-22SE-R		4	22-22	22		63
	JL04V-6A22-23SE-R		8	22-23	22		62
	JL04V-6A24-10SE-R		7	24-10	24		81
	JL04V-6A24-10SEG-R		7	24-10(G)	24		200
	JL04V-6A24-11SE-R		9	24-11	24		81
	JL04V-6A28-11SE-R		22	28-11	28		100

概要仕様

外形図								（単位：mm）

※ミスミ取扱以外のコンジット使用の場合、アース接続可否や方法についてはコンジットメーカーとご相談ください。 ※JL04Vの寸法公差は該当商品寸法表内をご覧ください。
シリーズ名	シェルサイズ又は配列番号	結合ネジA	L ±1	φB +0 -0.38	φC +0.05 -0.25	T ±0.1	φW ±0.5	コンジットVネジ
CE05 シリーズ	20-4	1-1/4-18UNEF-2B	34.1	37.28	26.8	オス1.7　メス6.6	12.16	1-1/8-18UNEF-2A
	20-18	1-1/4-18UNEF-2B	34.1	37.28	26.8	6	12.16	1-1/8-18UNEF-2A
	22-22	1-3/8-18UNEF-2B	34.1	40.48	29.9	オス4.2　メス9.3	14.65	1-1/4-18UNEF-2A
	32-17	2-18UNS-2B	37	56.33	45.3	オス8.7　メス9.2	13.14	1-7/8-16UN-2A
JL04V シリーズ	18-10	1-1/8-18UNEF-2B	30.4±0.4	34.1±0.8	23.6±0.2	4.87±0.8	7.5以下	1-20UNEF-2A
	22-22	1-1/3-18UNEF-2B	30.4±0.4	40.5±0.8	29.7±0.2	7.57±0.8	8以下	1-1/4-18UNEF-2A
	22-23	1-1/3-18UNEF-2B	31.5±0.4	40.5±0.8	29.7±0.2	3.77±0.8	8以下	1-1/4-18UNEF-2A
	24	1-1/2-18UNEF-2B	35±0.4	43.7±0.8	32.9±0.2	4.04±0.8	10以下	1-3/8-18UNEF-2A
	24-10（G）	1-1/2-18UNEF-2B	35±0.4	43.7±0.8	32.9±0.2	2.84±0.8	10以下	1-3/8-18UNEF-2A
	28	1-3/4-18UNS-2B	35±0.4	49.94±0.8	39.3±0.2	4.54±0.4	10以下	1-5/8-18UNEF-2A

型番リスト

表示件数

型番

用途

シリーズ

許容電流(A)

許容電圧(V)

ピン数

適用ピン・コンタクト

耐電圧

(Vr.m.s)

その他規格（MIL）

シェルサイズ

コネクタタイプ

コネクタ全体の許容電流

(A)

キー位置変更

アース端子番号

注記　電圧AC

RoHS?

最小発注数量

ケーブル接続	CE05	23	250	4	オス(プラグ)	-	○	20	-	62.5	-	D端子	-	-	1個
ケーブル接続	CE05	13/23	250	9	メス(ソケット)	-	○	20	-	67.6	-	D端子/E端子	-	-	1個
ケーブル接続	CE05	46	250	4	オス(プラグ)	-	○	22	-	125.1	-	D端子	-	-	1個
ケーブル接続	CE05	80	250	4	オス(プラグ)	-	○	32	-	217.6	-	D端子	-	-	1個
ケーブル接続	CE05	80	250	4	メス(ソケット)	-	○	32	-	217.6	-	D端子	-	-	1個
パネルマウント	JL04V	23	250	4	メス(ソケット)	3000	-	18	アングルタイプ	-	無	-	250	10	1個
パネルマウント	JL04V	46	250	4	メス(ソケット)	3000	-	22	パネルマウントタイプ	-	無	-	250	10	1個
パネルマウント	JL04V	23	250	8	メス(ソケット)	2000	-	22	ストレートタイプ	-	無	-	250	10	1個
パネルマウント	JL04V	46	250	7	メス(ソケット)	2000	-	24	ストレートタイプ	-	無	-	250	10	1個
パネルマウント	JL04V	46	250	7	メス(ソケット)	2000	-	24	ストレートタイプ	-	無	-	250	10	1個
パネルマウント	JL04V	23/46	250	9	メス(ソケット)	2000	-	24	ストレートタイプ	-	無	-	250	10	1個
ケーブル接続	JL04V	13/23	250/100	22	メス(ソケット)	-	○	28	-	65.2	-	M端子	#12-250V/#16-100V	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,710円 ( 7,381円 )	9日目
15,032円 ( 16,535円 )	9日目
7,503円 ( 8,253円 )	5日目
13,380円 ( 14,718円 )	9日目
12,485円 ( 13,734円 )	5日目
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,807円 ( 3,088円 )	在庫品1日目当日出荷可能
5,137円 ( 5,651円 )	在庫品1日目当日出荷可能
8,500円 ( 9,350円 )	在庫品1日目当日出荷可能
5,022円 ( 5,524円 )	在庫品1日目当日出荷可能
7,078円 ( 7,786円 )	在庫品1日目当日出荷可能
7,259円 ( 7,985円 )	在庫品1日目当日出荷可能

基本情報

第一電子工業（DDK）製、日本航空電子工業（JAE）製。コンジットに取り付けて使用します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

【ココが特長】
欧州規格対応アース端子付きIP67防水コネクタ
●本製品は日本航空電子工業（JAE）、第一電子工業（DDK）製の商品です。
●ケーブル引出し側にコンジット（電線保護管）を取付けて使用するコンジット取付タイプです。バックシェルを接続しない分、コンジットに接続時スペースを取りません。
　嵌合時IP67クラスの防水構造になっているため､水や粉塵のかかる場所での使用に適しています｡
●パネルマウントタイプと接続することができます。
【基本仕様】
定格電流､電圧､適応電線などの基本仕様はこちら
【ご注意】
・ミスミ取扱いのコンジットと組み合わせて使用して下さい。
・金属製コンジット（MSA、MAAシリーズ）

共通仕様

●防水コネクタCE05,JL04Vはコネクタ規格｢DIN VDE0627｣に適合した商品としてEU(欧州連合)公認の認定機関であるT¨UV Rheinlandの認定を取得しています。
●米国のUL規格｢UL-1977｣の認定を取得しています。
●結合時はIP67クラスの防水・防塵性を発揮し、水滴、切削油、粉塵等の侵入を防止します。
●MIL-C-5015に準拠したコネクタで、従来のMSコネクタと互換性があります。
●種類は全部で４つ
○ストレートコネクタ
○アングルコネクタ
○コンジット専用コネクタ
○パネルマウント
●それぞれのコネクタがハンダ結線タイプのため専用工具なしで作業ができます｡

保護回路接続構造図

オスコネクタ		メスコネクタ

保護回路接続構造を採用しているため､結合時には内蔵しているアース端子が他のコンタクトより先に接触し､また離脱時には他のコンタクトより後にアース端子がはずれるようになっているため､機器内回路を確実に保護することができます｡

材料／仕上

項目		材料	仕上
シェル(本体)		アルミ合金	亜鉛メッキ黒色クロメート処理
絶縁体	パネルマウントオス前面側	シリコンゴム	黒色
	パネルマウントオス後面側	合成樹脂(UL94V-0)
	オスコネクタ前・後面側
	メス前・後面側
コンタクト		銅合金	銀メッキ
ガスケット（コネクタ部）		ニトリルゴム	黒色
Oリングガスケット（バックシェル部）		ニトリルゴム	黒色
リテナーリング		銅合金	3価黒色クロメート処理
カップリングナット		アルミ合金（JL04Vは鋼）	3価黒色クロメート処理
アースラグ		銅合金	銀メッキ（JL04Vはニッケルメッキ）
ケーブルクランプ		アルミ合金	3価黒色クロメート処理
ゴムブッシング		クロロプレンゴム（JL04Vはニトリルゴム）	黒色
リアガスケット		シリコンゴム	黒色

電気的特性

項目	特性
項目	コンタクトサイズ		電流値
定格電流（コンタクト1本あたり）	#4		80A以下
	#8		46A以下
	#12		23A以下
	#16		13A以下
定格電圧	コンタクト配列表参照
耐電圧	コンタクト配列表参照
絶縁抵抗	DC500Vで5000MΩ以上
接触抵抗（定常レベル,初期）	コンタクトサイズ	適用電線サイズ（ＡＷＧ）	試験電流 Amps	接触抵抗 mΩ以下
	#4	4	80	1
		6	60	1
		8	46	1
	#8	8	57	2
		10	46	2
		12	33	2
	#12	12	23	2
		14	17	3
		16	13	4
	#16	16	13	4
		18	10	7
		20	7.5	8
		22	5	15
		24	3	15

適用電線

コンタクト		適応電線
サイズ	最小ハンダカップ内径（注2）	導体断面積	AWGサイズ
#4	φ7.5mm	22.0mm2	#6〜#4
#8	φ4.7mm	8.0mm2	#10〜#8
#12	φ2.7mm	3.5mm2	#14〜#12
#16	φ1.76mm	1.25mm2	#22〜#16

（注2）最少ハンダカップ内径はCE05コネクタの寸法です

機械的特性

使用温度範囲	−55℃〜＋125℃
防水性	IP67相当
気密性（パネルマウントオス）	2.9×104 Pa（0.3kgf／cm2）,1分間
寿命	500回挿抜

パネルカット寸法図

適合シェルサイズ	φA（mm）	φB（mm） +0.2 −0	C（mm）
10SL	19.0	3.1	18.26
14S	24.0	3.1	23.01
18	30.2	3.1	26.97
20	33.4	3.1	29.36
22	36.6	3.1	31.75
24	39.7	3.8	34.92
28	46.1±0.5	3.8	39.67±0.13
32	51.0	4.5	44.45

組み合せ方法

CE05・JL04V　欧州規格・防水　コンジット取付プラグ（ネジ式） (CE05-6A32-17PD-D)

※嵌入は○印の関係においてオスとメスの組み合せで行ってください。

コンタクト配列表

配列No.	18-10	20-4
芯数	4	4
コンタクトサイズ	#12	#12
コンタクト配列（注1）（注2）
定格電流（注3）	23A（62.5A）	23A（62.5A）
定格電圧	AC250V	AC250V
耐電壓	AC3000V	AC2800V
アース端子番号	D端子	D端子
TÜV認定番号	R9451254	R9451254
UL認定番号	E72124

配列No.	20-18（注4）		22-22	22-23	24-10（D）
芯数	3（F、I、B）	6（その他）	4	8	7
コンタクトサイズ	#12	#16	#8	#12	#8
コンタクト配列（注1）（注2）
定格電流（注3）	#12：23A,#16：13A（67.6A）		46A（125.1A）	23A（90.1A）	46A（167.4A）
定格電圧	AC250V		AC250V	AC250V	AC250V
耐電壓	AC2000V		AC3000V	AC2000V	AC2000V
アース端子番号	D端子E端子		D端子	D端子	D端子
TÜV認定番号	R9451254		R9451255	R9451254	R9451255
UL認定番号	E72124

配列No.	24-10（G）（注5）	24-11（注6）		28-11		32-17
芯数	7	3（D、E、F）	6（その他）	4（J、K、L、M）	18（その他）	4
コンタクトサイズ	#8	#8	#12	#12	#16	#4
コンタクト配列（注1）（注2）
定格電流（注3）	46A（167.4A）	#8：46A,#12：23A（126.4A）		#12：23A,#16：13A（65.2A）		80A（217.6A）
定格電圧	AC250V	AC250V		#12：AC250V,#16：AC100V		AC250V
耐電壓	AC2000V	AC2000V		AC2000V		AC2800V
アース端子番号	G端子	G端子、H端子		M端子		D端子
TÜV認定番号	R9451255	R9451255		R9451477		R9451256
UL認定番号	E72124			E67741		E72124

（注1）本図はビンインサーと結合面から見た図です。
（注2）配列表の●は、アース端子を示します。
（注3）定格電流値は、コンタクト1本あたりの値を示します。（）内はコネクタの総合電流容量を示します。
（注4）配列No.『20-1B』のアース端子に接続する電線は3.5mm²（AWG12相当）の導体断面積をもつ1本の電線を1.75mm²相当に分岐し、アース「D」と「E」の二つに分けて結線してください。
（注5）すべての製品のアース端子は、本体シェルに内部で接続され導通する構造になっていますが、配列No.『24-10（G）』のパネルマウントだけは、導通構造になっておりませんので、ご注意ください。
（注6）配列No.『24-11』のアース端子に接続する電線は、5.5mm²（AWG10相当）の導体断面積をもつ1本の電線を2.75mm²相当に分岐し、アース端子「G」と「H」の2つに分けて結線して下さい。

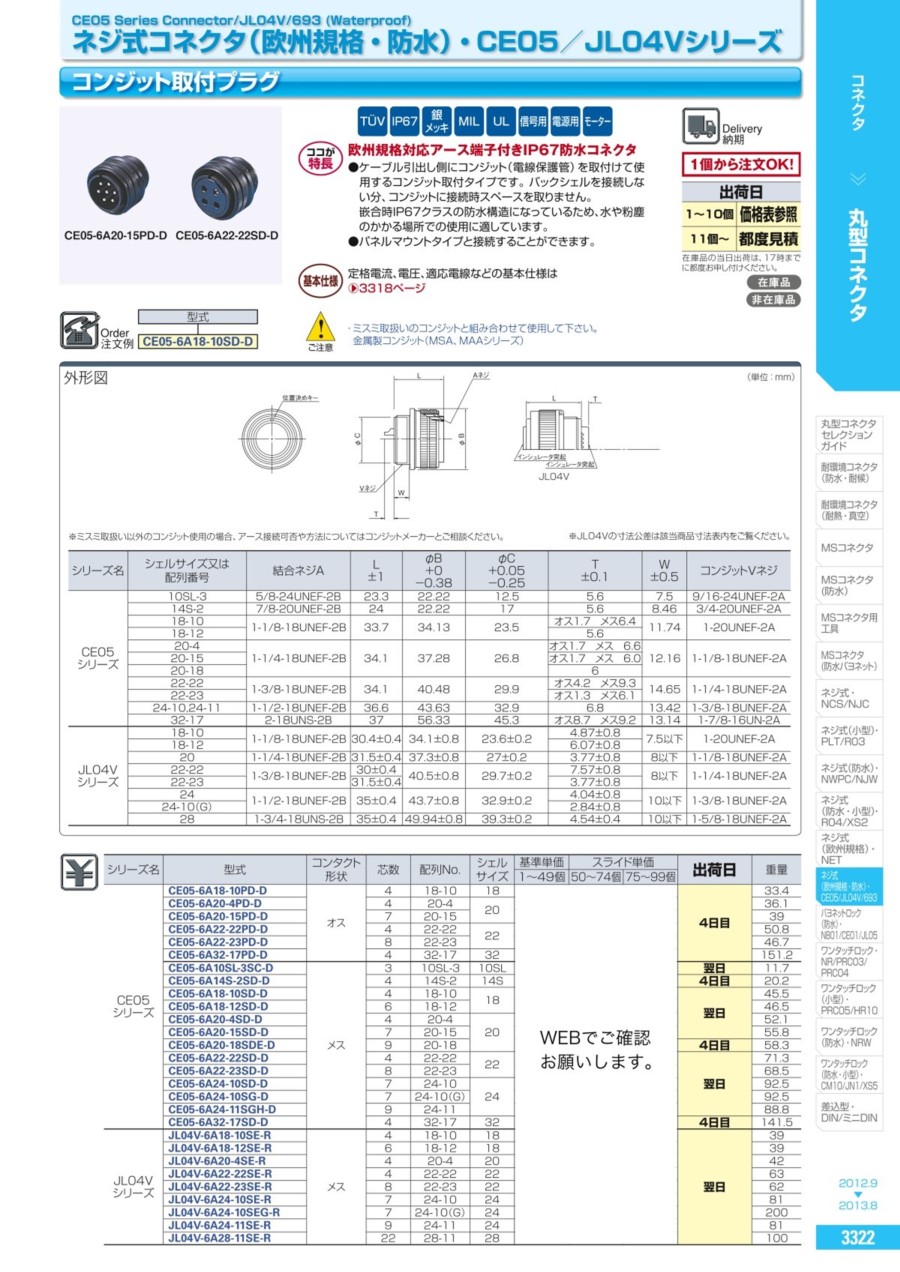

カタログ
