●防水コネクタCE05,JL04Vはコネクタ規格｢DIN VDE0627｣に適合した商品としてEU(欧州連合)公認の認定機関であるT¨UV Rheinlandの認定を取得しています。
●米国のUL規格｢UL-1977｣の認定を取得しています。
●結合時はIP67クラスの防水・防塵性を発揮し、水滴、切削油、粉塵等の侵入を防止します。
●MIL-C-5015に準拠したコネクタで、従来のMSコネクタと互換性があります。
●種類は全部で４つ
○ストレートコネクタ
○アングルコネクタ
○コンジット専用コネクタ
○パネルマウント
●それぞれのコネクタがハンダ結線タイプのため専用工具なしで作業ができます｡
エレクトロニクス部品技術窓口
JL04コネクタ付ケーブル 防水・ストレート・パネル取付タイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：3日目
IP67クラスの防水・防塵性能があるため、水や油のかかる悪環境での使用に適しています。
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
未確定：候補が144型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
価格は型番リストの通常単価、または商品確定後「価格を確認」をクリックしてご確認お願いいたします。
コネクタタイプ：JL04 (日本航空電子コネクタ)
■組み合せ方法
コンタクト配列表
■関連商品のご案内
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
IP67クラスの防水・防塵性能があるため、水や油のかかる悪環境での使用に適しています。
ご注意
- 一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。受注再開時期は現在未定です。
概要・仕様
概要仕様
保護回路接続構造図
保護回路接続構造を採用しているため､結合時には内蔵しているアース端子が他のコンタクトより先に接触し､また離脱時には他のコンタクトより後にアース端子がはずれるようになっているため､機器内回路を確実に保護することができます｡
材料／仕上
| 項目 | 材料 | 仕上 | |
|---|---|---|---|
| シェル(本体) | アルミ合金 | 亜鉛メッキ黒色クロメート処理 | |
| 絶縁体 | パネルマウントオス前面側 | シリコンゴム | 黒色 |
| パネルマウントオス後面側 | 合成樹脂(UL94V-0) | ||
| オスコネクタ前・後面側 | |||
| メス前・後面側 | |||
| コンタクト | 銅合金 | 銀メッキ | |
| ガスケット（コネクタ部） | ニトリルゴム | 黒色 | |
| Oリングガスケット（バックシェル部） | ニトリルゴム | 黒色 | |
| リテナーリング | 銅合金 | 3価黒色クロメート処理 | |
| カップリングナット | アルミ合金（JL04Vは鋼） | 3価黒色クロメート処理 | |
| アースラグ | 銅合金 | 銀メッキ（JL04Vはニッケルメッキ） | |
| ケーブルクランプ | アルミ合金 | 3価黒色クロメート処理 | |
| ゴムブッシング | クロロプレンゴム（JL04Vはニトリルゴム） | 黒色 | |
| リアガスケット（注1） | シリコンゴム | 黒色 | |
（注1）JL04V-2A28-11PEにはフランジ用ガスケットは付属していません。
電気的特性
| 項目 | 特性 | |||
|---|---|---|---|---|
| コンタクトサイズ | 電流値 | |||
| 定格電流 （コンタクト1本あたり） | #4 | 80A以下 | ||
| #8 | 46A以下 | |||
| #12 | 23A以下 | |||
| #16 | 13A以下 | |||
| 定格電圧 | コンタクト配列表参照 | |||
| 耐電圧 | コンタクト配列表参照 | |||
| 絶縁抵抗 | DC500Vで5000MΩ以上 | |||
| 接触抵抗 （定常レベル,初期） | コンタクト サイズ | 適用電線サイズ （ＡＷＧ） | 試験電流 Amps | 接触抵抗 mΩ以下 |
| #4 | 4 | 80 | 1 | |
| 6 | 60 | 1 | ||
| 8 | 46 | 1 | ||
| #8 | 8 | 57 | 2 | |
| 10 | 46 | 2 | ||
| 12 | 33 | 2 | ||
| #12 | 12 | 23 | 2 | |
| 14 | 17 | 3 | ||
| 16 | 13 | 4 | ||
| #16 | 16 | 13 | 4 | |
| 18 | 10 | 7 | ||
| 20 | 7.5 | 8 | ||
| 22 | 5 | 15 | ||
| 24 | 3 | 15 | ||
適用電線
| コンタクト | 適応電線 | ||
|---|---|---|---|
| サイズ | 最小ハンダ カップ内径（注2） | 導体断面積 | AWGサイズ |
| #4 | φ7.5mm | 22.0mm2 | #6〜#4 |
| #8 | φ4.7mm | 8.0mm2 | #10〜#8 |
| #12 | φ2.7mm | 3.5mm2 | #14〜#12 |
| #16 | φ1.76mm | 1.25mm2 | #22〜#16 |
（注2）最少ハンダカップ内径はCE05コネクタの寸法です
機械的特性
| 使用温度範囲 | −55℃〜＋125℃ |
|---|---|
| 防水性 | IP67相当 |
| 気密性（パネルマウントオス）（注3） | 2.9×104 Pa（0.3kgf／cm2）,1分間 |
| 寿命 | 500回挿抜 |
（注3）JL04V-2A28-11PEは除く
パネルカット寸法図
| 適合シェルサイズ | φA（mm） | φB（mm） +0.2 −0 | C（mm） |
|---|---|---|---|
| 10SL | 19.0 | 3.1 | 18.26 |
| 14S | 24.0 | 3.1 | 23.01 |
| 18 | 30.2 | 3.1 | 26.97 |
| 20 | 33.4 | 3.1 | 29.36 |
| 22 | 36.6 | 3.1 | 31.75 |
| 24 | 39.7 | 3.8 | 34.92 |
| 28 | 46.1±0.5 | 3.8 | 39.67±0.13 |
| 32 | 51.0 | 4.5 | 44.45 |
組み合せ方法
コンタクト配列表
追加工
ハーネス追加工・カスタムサービス
追加工サービスとカスタムサービスの併用可能！
※追加工料金は変動する場合がございます。（有効期限：2017年3月31日）
>>>カスタムナンバー取得用紙(Excel)
>>>カスタムナンバー取得用紙(PDF)(結線指定用)
>>>カスタムナンバー取得用紙(結線指定用) 記入例
>>>カスタムナンバー取得用紙(結線指定用) 記入例(PDF)
>>>カスタムナンバー取得用紙(PDF)(マークチューブ文字指定用)
>>>カスタムナンバー取得用紙(マークチューブ文字指定用) 記入例
>>>カスタムナンバー取得用紙(マークチューブ文字指定用) 記入例(PDF)
Mail: harness@misumi.co.jp

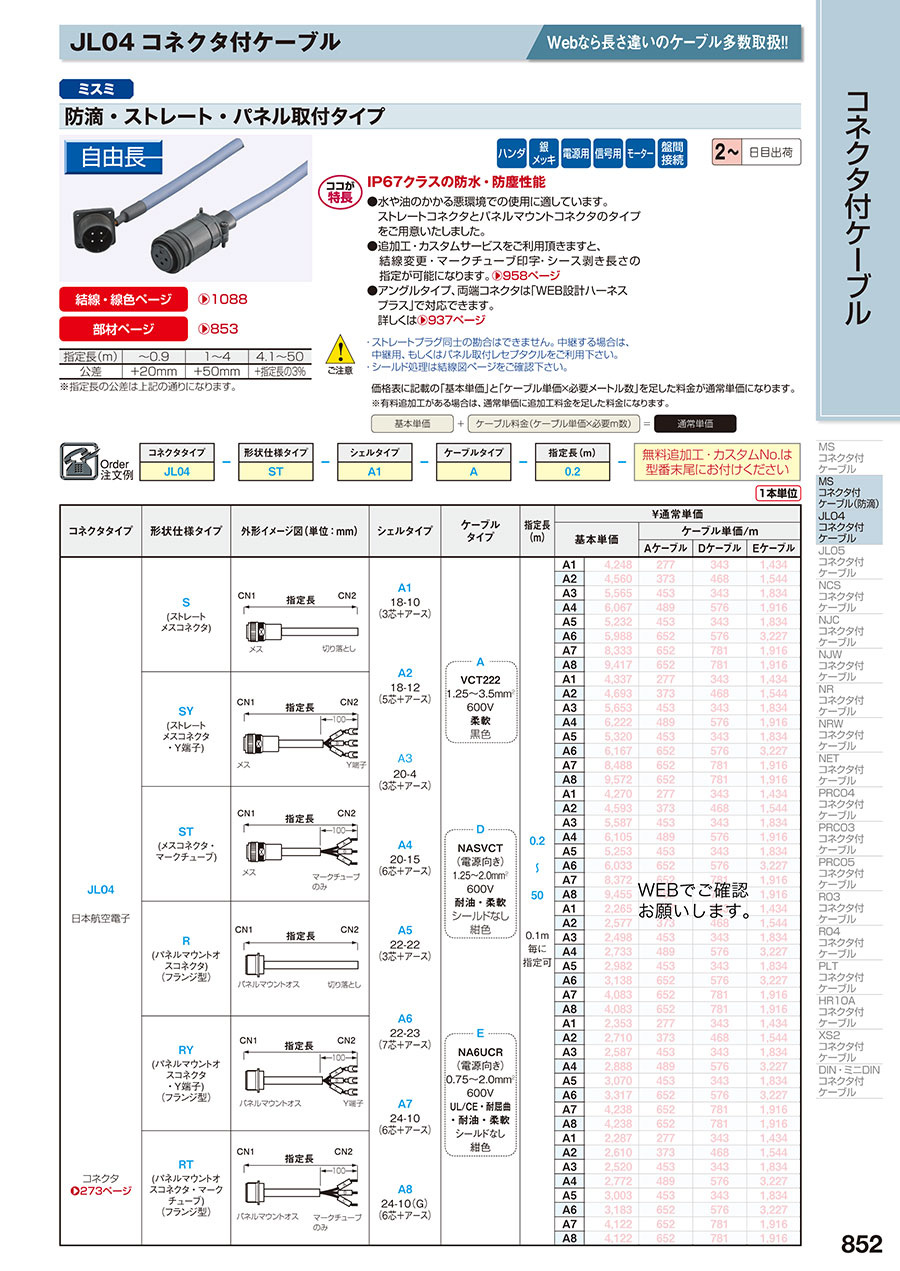

カタログ
